Raspberry Pi 5 mit Zusatzbeschleuniger für Edge-Vision

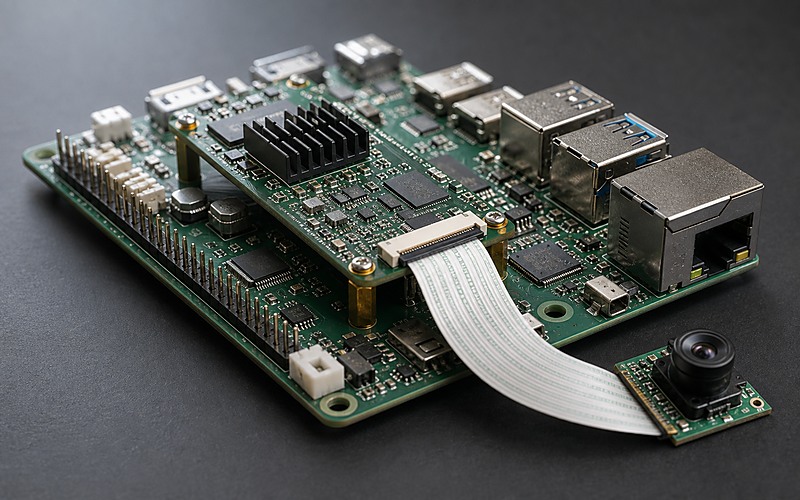

Ein Board der Raspberry-Pi-5-Klasse wird mit einem Zusatz-KI-Beschleuniger schnell zu einem Edge-Vision-Prototyp. Die eigentliche Auswahlfrage lautet nicht, ob ein Demo-Modell läuft, sondern ob Board, Beschleuniger, Kamera, Stromversorgung, Kühlung, Gehäuse und Softwareabbild als Produkt zusammen funktionieren.

Das Zusatzmodul verändert Stromaufnahme, Wärme, Steckverbinderhöhe, FPC-Führung und Softwareabhängigkeiten. Jedes Teil muss gegen die elektrischen, thermischen, mechanischen und beschaffungsbezogenen Bedingungen geprüft werden, die es auf der Platine sehen wird.

Mit der Beschleuniger-Schnittstelle beginnen

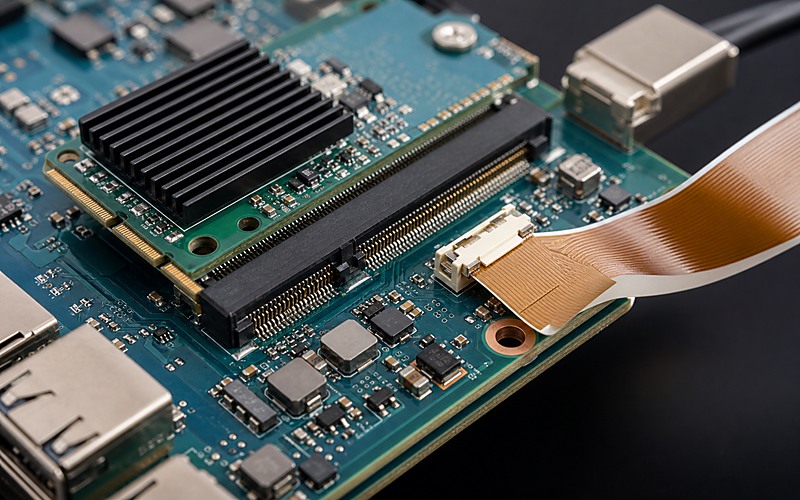

Beschleuniger werden über M.2-ähnliche Sockel, PCIe-Adapter, HAT-Module oder Kabel angebunden. Entscheidend sind Linkbreite, Reset-Verhalten, Takt, Versorgungspins, Bauhöhe und Treiberunterstützung.

Hostboard, Adapter, Kabel und Beschleuniger sollten als ein Aufbau geprüft werden. Eine offene Laboranordnung kann durch Deckel, Abstandshalter oder Kabelbiegung ihre mechanische Reserve verlieren.

Den Kamerapfad vom Rechenaufbau trennen

Bei Edge-Vision bestimmen Kamerasteckverbinder, FPC-Band, Objektivhalter und Gehäusefenster die Eingangsdaten. Das Kameraband darf nicht unter dem Beschleuniger geknickt oder dicht an heißen Leistungsstufen vorbeigeführt werden.

Das Kameramodul braucht eine feste mechanische Aufnahme. Bei einem Kamerawechsel müssen Steckverbinderabstand, Kabellänge, Objektivhöhe, Treiber und Bildabstimmung erneut geprüft werden.

Stromversorgung und Kühlung am Vision-Lastfall prüfen

Host, Beschleuniger und Kamera erzeugen eine andere Lastform als das Hostboard allein. Boot, Modellstart, Kamerabetrieb, Netzwerkübertragung und laufende Inferenz können verschiedene Schienen zu unterschiedlichen Zeiten belasten.

Die Stromprüfung beginnt am Eingang: Netzteil, Kabelabfall, Schutzbauteile, Abwärtswandler, Steckverbinderstrom, Induktorsättigung und Masseführung. Gemessen wird nahe am Lastanschluss, auch nach Erwärmung und erneutem Einschalten.

Kühlung braucht einen echten Wärmepfad. Ein kleiner Kühlkörper auf der Zusatzkarte reicht nicht, wenn das FPC-Band den Luftweg blockiert oder das Gehäuse keine Wärme abführt.

Softwareabbild und Ersatzteilrisiko verbinden

Ein Zusatzbeschleuniger hängt an Kernel, Treiber, Laufzeitbibliothek, Modellformat, Kamerastack und Boot-Konfiguration. Das Produktionsabbild muss Kamera, Beschleuniger, Netzwerk und Speicher reproduzierbar starten.

Bei Änderungen an Beschleuniger, Adapter oder Kamera gehören Treiber, Firmware, thermische Regeln, Modellkonvertierung und Fertigungstest in die Ersatzteilprüfung. So bleibt die Beschaffung mit der technischen Freigabe verbunden.

Prüfliste für Edge-Vision

Vor der Freigabe sollten Beschleuniger-Schnittstelle, Kamera-FPC, Strombaum, Wärmepfad, externe Steckverbinder, mechanischer Aufbau, Softwareabbild, Wiederherstellung und freigegebene Alternativen gemeinsam geprüft werden.

Der Aufbau ist produktnah, wenn er stabil startet, Kamera und Beschleuniger erkennt, das Zielmodell über Wärmebelastung ausführt, nach einem fehlgeschlagenen Update wiederherstellbar ist und den Fertigungstest besteht.
