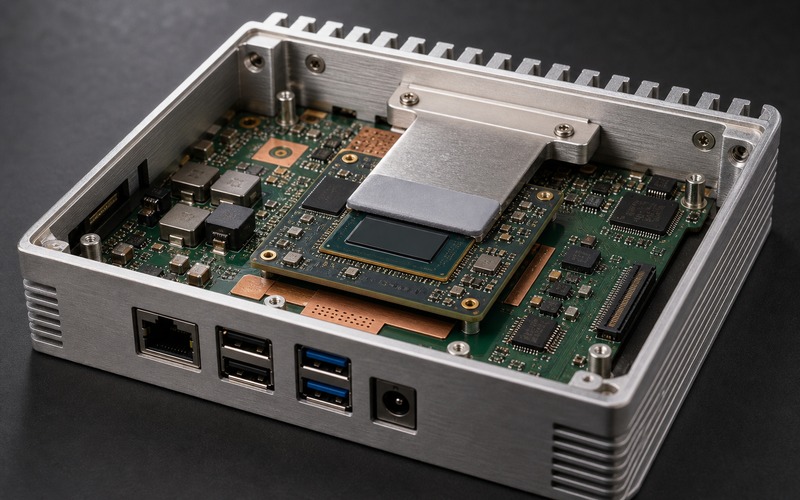

Konstruktionsgrenzen einer lüfterlosen Edge-KI-Box
Eine lüfterlose Edge-KI-Box entsteht nicht durch das Weglassen des Lüfters. Prozessor, Stromversorgung, Gehäuse, Steckverbinder, Lastprofil und Montage müssen gemeinsam ausgelegt werden, damit das geschlossene Gerät stabil arbeitet.
Ein offenes Muster auf dem Labortisch kann ein Modell ausführen, während dieselbe Baugruppe im Aluminiumgehäuse nach längerer Laufzeit an eine andere Grenze stößt. Deshalb müssen Wärmeweg, Leitungen, Einbaulage und Umgebung als Produktbedingung geprüft werden.
Inhalt
- Mit dem Wärmepfad beginnen
- Das Gehäuse als thermisches Bauteil behandeln
- Stromwandlung in das Wärmebudget aufnehmen
- Steckverbinder für die echte Installation platzieren
- Lastprofil und Umgebung zusammen festlegen
- Ersatzteilrisiken steuern
- Prüfliste vor der Freigabe
Mit dem Wärmepfad beginnen

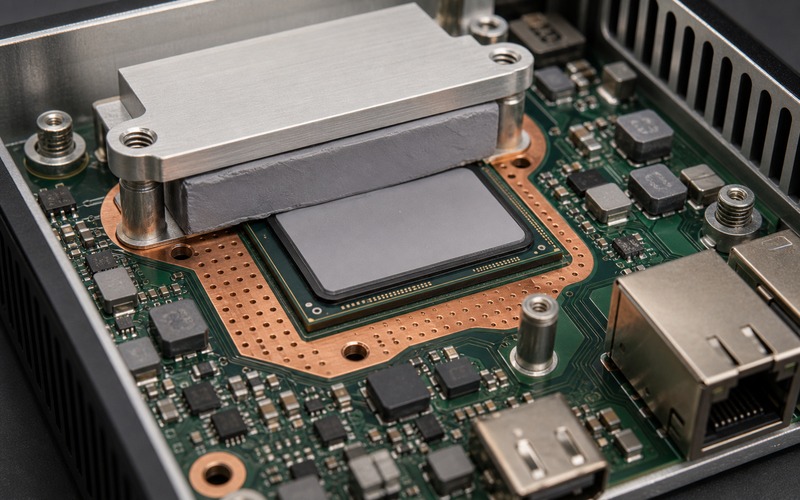

Der Wärmepfad führt vom Chip über Kupferflächen, Wärmevias, Pad, Metallbrücke und Gehäusewand zur Außenluft. Jede schwache Stelle senkt die erlaubte Last des ganzen Geräts.
Neben dem KI-Prozessor erzeugen Regler, Speicher, Netzwerkschnittstellen und Datenträger lokale Wärme. Für jede Quelle muss es einen echten Abflussweg geben, nicht nur den Hinweis auf ein Metallgehäuse.
Das Gehäuse als thermisches Bauteil behandeln
Material, Wandstärke, Rippen, Oberfläche, Montageabstand und Luftbewegung bestimmen, wie gut das Gehäuse Wärme abgibt. Eine glatte Optik kann thermisch schwächer sein als ein gerippter Strangkörper.
Auch die berührbare Oberflächentemperatur gehört zur Grenze. In manchen Anlagen ist ein warmes Metallgehäuse zulässig, in kundennahen Bereichen muss der Wert niedriger liegen.
Stromwandlung in das Wärmebudget aufnehmen
Weitbereichseingang, Schutzschaltung, Abwärtsregler, Lastschalter und lokale Rails setzen Verlustleistung frei. Bei niedriger Eingangsspannung und hoher Last kann der Front-End-Pfad die Grenze setzen.
Eingangsstecker, Sicherung oder eFuse, Verpolschutz, Regler, Induktor, Kondensatoren und Massepfad sollten gemeinsam geprüft werden. Messungen müssen Start, Kamera, Inferenz und Kommunikation abdecken.
Steckverbinder für die echte Installation platzieren
Ethernet, USB, Leistung, Antenne, Kamera, GPIO und Debug brauchen eine klare Kabelrichtung und Halterung. Steckverbinder an der Leiterplattenkante sollten zur Gehäusewand zeigen, damit Kabel von außen einstecken können.
Die Prüfung muss den realen Stecker, Verriegelung, Kabeltülle und Fingerzugang einbeziehen. Ein Anschluss, der zur Platinenmitte zeigt, erzeugt Biegeradius-, Service- und Montageprobleme.
Lastprofil und Umgebung zusammen festlegen
Das Limit hängt von Modell, Auflösung, Bildrate, Vorverarbeitung, Netzwerkverkehr, Speicherzugriff und Einschaltdauer ab. Kurze Ereignisverarbeitung und dauerhafte Inferenz brauchen andere Reserven.
Während des Wärmelaufs sollten Prozessor-, Regler- und Gehäusetemperatur, Eingangsspannung, Strom, Modellversion, Kameraeinstellung und Einbaulage dokumentiert werden. Ein Warmstart gehört ebenfalls zum Test.
Ersatzteilrisiken steuern
Ein pinkompatibler Regler kann einen anderen Wirkungsgrad haben. Ein alternatives Wärmeleitpad kann anders komprimieren. Ein gleicher Steckverbinder kann eine andere Gehäusehöhe oder Verriegelung besitzen.
Feste Teile, kontrollierte Alternativen und flexiblere Teile sollten getrennt werden. Für jede Alternative müssen Last-, Temperatur-, Start-, Steck-, Gehäuse- und Softwareprüfungen genannt werden.
Prüfliste vor der Freigabe
Vor der Produktionsfreigabe sind Wärmepfad, Gehäuserolle, Verlustleistung, Steckrichtung, Lastprofil, Umgebung, Montagewiederholbarkeit und Ersatzteilfreigabe gemeinsam zu prüfen.
Das Gerät ist bereit für die Freigabearbeit, wenn es im geschlossenen Gehäuse, in der festgelegten Einbaulage und im definierten Eingangsspannungs- und Temperaturbereich stabil läuft.
