Wenn eine KI eine Bewegung plant, muss etwas anderes den Motor drehen und dann zurückmelden, was der Motor getan hat. Das ist die Aufgabe der Ansteuerungs- und Rückführungskomponenten, die zwischen dem Modell und der beweglichen Welt sitzen. Ein Befehl geht heraus, ein Treiber wandelt ihn in den Strom um, den ein Motor benötigt, der Motor bewegt sich, und ein Rückführungssensor misst, wo die Dinge gelandet sind, damit das Modell den nächsten Schritt planen kann.

Die Komponenten teilen sich entlang dieser Schleife auf. Die Treiber, für Schrittmotoren oder Gleichstrommotoren, wandeln einen Niederleistungsbefehl in die Leistung um, die ein Motor benötigt. Die Rückführungssensoren, für Winkel und Strom, messen, was der Motor getan hat. Und da ein Motortreiber elektrisch sehr laut ist, besteht ein wesentlicher Teil der Arbeit darin, dessen Störungen vom ruhigen Board fernzuhalten, auf dem das Modell läuft. All das ist in Hardware rund um den Motor festgelegt, bevor der Regelschleife vertraut werden kann.

Die Regelschleife, in der die KI plant

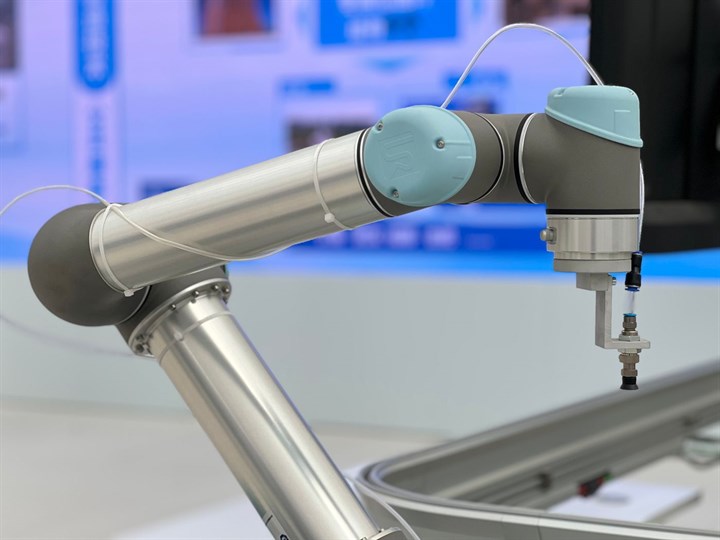

" alt="協働ロボットアームの関節のクローズアップ" loading="lazy" style="width:100%;height:auto;display:block;border-radius:6px;" />" alt="Nahaufnahme der Gelenke eines kollaborativen Roboterarms" loading="lazy" style="width:100%;height:auto;display:block;border-radius:6px;" />

Ein Modell, das Bewegungen steuert, bewegt selbst nichts. Es erzeugt ein Ziel, eine zu erreichende Position oder eine zu haltende Geschwindigkeit, und übergibt es an eine Regelschleife, die das Ziel in Motorstrom umwandelt und das Ergebnis überwacht. Die Regelschleife läuft weit schneller als das Modell denkt und korrigiert den Motor viele Male für jede Entscheidung, die das Modell trifft.

Diese Aufteilung bestimmt, was jede Komponente leisten muss. Das Modell kann langsam und klug sein. Die darunter liegende Regelschleife muss schnell und zuverlässig sein, da sie diejenige ist, die den Motor zwischen den Entscheidungen des Modells auf Kurs hält. Die Ansteuerungs- und Rückführungskomponenten sind die Hände und Augen der Regelschleife, und das Modell ist nur so gut wie das, was sie ihm zu befehlen und zu messen erlauben.

Die Lücke zwischen den beiden Taktraten ist groß. Ein Modell könnte ein neues Ziel einige Male pro Sekunde festlegen, während die darunter liegende Regelschleife den Motor in derselben Sekunde tausende Male korrigiert, jede Korrektur viel zu schnell und zu häufig, als dass das Modell sie selbst durchführen könnte. Diese Aufteilung ist der Kern: Die Regelschleife erledigt die schnelle, wiederholende Arbeit, den Motor auf Kurs zu halten, und das Modell ist frei, die langsame Arbeit zu erledigen, zu entscheiden, wo das Ziel sein soll.

Schrittmotor ohne Schrittverlust ansteuern

Ein Schrittmotor bewegt sich in festen Schritten, was eine Positionierung ohne Rückführung vereinfacht, da das Zählen von Schritten die Position zählt. Der Haken ist, dass ein Schrittmotor die Position nur hält, solange der Treiber ihm ausreichend Strom liefert, und wenn er zu stark oder zu schnell gefahren wird, kann er einen Schritt überspringen und seine Position verlieren, ohne dass dies sichtbar wird.

Der TMC2209 treibt einen Schrittmotor geräuscharm in einem Robotergelenk an. Er betreibt den Motor im Mikroschritt-Modus für gleichmäßige Bewegung und regelt ihn mit einer Stromregelung, die das hörbare Summen reduziert, was bei einem Gerät, das in der Nähe von Menschen arbeitet, wichtig ist. Er liefert den Strom, den der Motor benötigt, schützt vor Überstrom und Überhitzung und nimmt Schritt- und Richtungssignale vom Regler entgegen. Der geräuscharme Antrieb und der gleichmäßige Mikroschritt eignen sich für ein Gelenk, das sich dort bewegt, wo es gehört werden kann.

Ein so angetriebener Schrittmotor ist im offenen Regelkreis betrieben, und das hält so lange stand, bis es nicht mehr funktioniert.

Einfacherer Schrittmotortreiber für einen Verfahrtisch

Wenn die Bewegung auf einer Maschine statt neben einer Person stattfindet, reicht ein einfacherer Schrittmotortreiber aus. Der DRV8825 treibt einen Schrittmotor auf einem Verfahrtisch an und verarbeitet eine höhere Spannung und einen höheren Strom pro Spule als ein kleiner Gelenkantrieb, wobei der Mikroschritt durch wenige Pins und der Strombegrenzung durch einen Trimmer eingestellt wird. Er passt zu einem Linearschlitten oder einem Portal, bei dem die Last größer ist und das Geräusch des Antriebs keine Rolle spielt.

Die Wahl zwischen einem geräuscharmen und einem einfachen Treiber richtet sich danach, wo die Bewegung stattfindet und wie groß die Last ist. Ein geräuscharmer Treiber rechtfertigt seinen Preis neben Menschen, und ein einfacher reicht auf einer Maschine in einem Schaltschrank aus.

Mikroschritt ist bei beiden Treibern ein Kompromiss. Mehr Mikroschritte glätten die Bewegung und dämpfen sie, verlangen aber vom Treiber und Regler, für dieselbe Geschwindigkeit schneller zu schalten, und ab einem gewissen Punkt bringen die zusätzlichen Schritte kaum Auflösung, die der Motor unter Last nutzen kann. Die Einstellung wird für die Gleichmäßigkeit gewählt, die die Anwendung benötigt, nicht für die höchste Zahl, die der Treiber bietet.

Kleinen Gleichstrommotor in beide Richtungen betreiben

Nicht jede Bewegung benötigt einen Schrittmotor. Ein kleiner Gleichstrommotor ist günstiger und einfacher, wenn eine exakte Position nicht das Ziel ist, etwa für ein Rad, einen Lüfter oder einen Greifer, der öffnen und schließen muss. Ihn anzusteuern bedeutet, seinen Strom ein-, aus- und in Umkehrung zu schalten, was ein Regler mit seinen eigenen Pins nicht leisten kann.

Der TB6612FNG treibt einen kleinen Gleichstrommotor an, eine duale H-Brücke, die zwei Gleichstrommotoren aus den Logiksignalen eines Reglers vorwärts und rückwärts betreibt, mit dem Strom, den die Motoren eines kleinen Roboters benötigen. Er eignet sich für einen Radroboter oder jedes Gerät mit ein paar kleinen Motoren, die Richtung und Geschwindigkeit, aber keine genaue Position benötigen.

Geschwindigkeit und Richtung ergeben sich aus denselben Schaltvorgängen, die der Treiber für alles durchführt. Pulsweitenmodulation (PWM) stellt die durchschnittliche Spannung und damit die Geschwindigkeit ein, Umkehren tauscht aus, wie die H-Brücke den Motor anschließt, und Bremsen schließt die Motorklemmen kurz, sodass die vom Motor selbst erzeugte Spannung ihn abbremst. Ein kleiner Roboter erhält seine Richtung, seine Geschwindigkeit und seinen Stillstand aus diesen wenigen Schaltzuständen.

Der KI die Wellenposition mitteilen

Ein Motor, der auf einen exakten Winkel treffen muss, ein Servogelenk oder eine Lenkachse, muss messen, wo seine Welle sitzt, nicht wo er hinbefohlen wurde. Ein magnetischer Winkelsensor tut dies berührungslos.

Der AS5047P meldet den Winkel eines Servomotors über einen kleinen Magneten am Wellenende. Er liest den Absolutwinkel über eine vollständige Umdrehung und sendet ihn schnell genug an den Regler, um eine Bewegungsregelschleife zu schließen. Über dem Wellenmagneten montiert liefert er der Regelschleife jeden Zyklus den wahren Winkel, was einem Regler ermöglicht, eine Position gegen eine Last zu halten, anstatt darauf zu hoffen, dass der Motor sie erreicht hat.

Zwei Dinge entscheiden, ob der Winkelwert vertrauenswürdig ist. Der Sensor muss absolut sein und den wahren Winkel beim Einschalten melden, anstatt vom Startpunkt aus zu zählen, damit ein Gelenk nach einem Reset seine Position kennt, ohne eine Referenzfahrt durchzuführen. Und der Magnet muss innerhalb einer Toleranz zentriert über dem Sensor sitzen, da ein außermittig oder zu weit entfernter Magnet einen verzerrten Winkel meldet, auf den die Regelschleife korrekt reagieren wird. Die Montage ist Teil der Messung.

Strom messen, um die Last zu erfassen

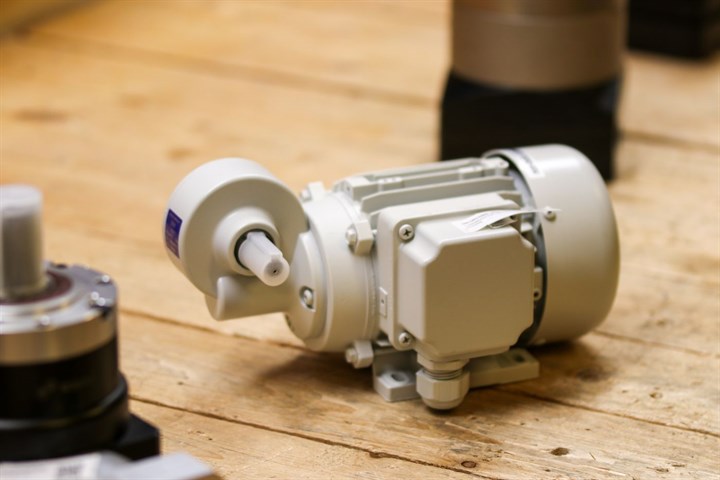

" alt="作業台の上の産業用ギヤモータ" loading="lazy" style="width:100%;height:auto;display:block;border-radius:6px;" />" alt="Ein industrieller Getriebemotor auf einer Werkbank" loading="lazy" style="width:100%;height:auto;display:block;border-radius:6px;" />

Der Strom, den ein Motor zieht, ist ein direktes Maß dafür, wie hart er arbeitet, und eine Regelschleife nutzt ihn, um das Drehmoment zu begrenzen, einen Stillstand zu erkennen und den Motor effizient zu betreiben. Die Messung erfolgt über eine kleine Spannung an einem Shunt-Widerstand im Stromweg des Motors, oft während dieser Punkt beim Schalten des Treibers auf und ab schwankt.

Der INA240 erfasst den Phasenstrom in der Motorsteuerung. Er ist dafür ausgelegt, die Shunt-Spannung zu lesen, selbst wenn die Gleichtaktspannung mit dem Schalten schwankt, was ihn in einem Motorantrieb verwendbar macht und nicht nur in einer ruhigen Laborschaltung. Er liefert dem Regler ein sauberes Strommesssignal, um die Drehmomentregelschleife zu schließen und einen blockierten oder blockierten Motor zu erkennen.

Die Position des Shunts beeinflusst, was die Messung zeigt. Ein Shunt in Reihe mit der Motorphase liest den tatsächlichen Motorstrom, schwimmt aber auf der Schaltspannung, was der schwierige Fall ist, den der Verstärker bewältigen muss. Ein Shunt im Masserückleiter ist einfacher zu lesen, sieht den Strom aber nur, wenn der Low-Side-Schalter eingeschaltet ist, sodass ein Teil des Bildes fehlt. Die Platzierung wird danach gewählt, was die Regelschleife sehen muss, verglichen mit dem, was der Verstärker leisten kann.

Wie die Regelschleife Fehler in Strom umwandelt

Zwischen dem Befehl und dem Motor liegt das Gesetz, das die Abweichung in eine Korrektur umwandelt. Die Regelschleife nimmt das Ziel, subtrahiert das, was der Sensor gemessen hat, und handelt auf der Differenz, dem Fehler. Eine Regelschleife, die nur auf den Fehler reagiert, ist sprunghaft; eine, die den Fehler auch über die Zeit aufsummiert, beseitigt den stationären Versatz, den eine Last hinterlässt; und eine, die beobachtet, wie schnell sich der Fehler ändert, dämpft das Überschwingen. Diese drei zusammen sind der Proportional-, Integral- und Differentialanteil (PID), aus denen eine Bewegungsregelschleife aufgebaut ist und die auf den Motor und die Last, die er antreibt, abgestimmt werden.

Die Abstimmung ist der Punkt, an dem es konkret wird. Zu hohe Proportionalverstärkung lässt den Motor um das Ziel oszillieren, zu geringe lässt ihn darauf zukriechen, ohne sich darauf einzupendeln. Zu viel Integralanteil führt zu Überschwingen und Schwingungen, zu wenig lässt ihn unter Last zu kurz einschwingen. Die Verstärkungen werden gegen die Trägheit des Motors und die Steifigkeit des Angetriebenen eingestellt, und eine Regelschleife, die für einen leichten Arm abgestimmt ist, bringt einen schweren zum Schwingen. Es gibt keinen einheitlichen Parametersatz, weshalb die Abstimmung Teil des Designs und kein Standardwert ist.

Die Korrektur muss den Motor in einer Form erreichen, die er akzeptiert. Ein Treiber stellt den Strom nicht direkt ein. Er schaltet die Versorgung schnell ein und aus und lässt den Mittelwert den Strom festlegen, was Pulsweitenmodulation (PWM) ist. Die Regelschleife stellt den Tastgrad ein, den Anteil jeder Periode, in der die Versorgung verbunden ist, und die Induktivität des Motors glättet die Pulse zu einem gleichmäßigen Strom. Die Schaltfrequenz wird hoch genug gewählt, um gleichmäßig und ruhig zu bleiben, und niedrig genug, damit der Treiber nicht in jedem Schaltvorgang Leistung verliert.

Ein bürstenloser Motor ergänzt darüber hinaus die Kommutierung. Seine Wicklungen müssen in der richtigen Reihenfolge bestromt werden, wenn sich die Welle dreht, sodass die Regelschleife den Rotorwinkel kennen muss, um ihn überhaupt antreiben zu können, was die Winkelrückführung mit dem Antrieb verknüpft und sie nicht zu einer Ergänzung macht. Ein bürstenbehafteter Gleichstrommotor und ein Schrittmotor handhaben die Kommutierung mechanisch oder durch Schrittmuster, was ein Teil des Grundes ist, warum sie einfacher anzusteuern sind, und ein bürstenloser Motor tauscht diese Einfachheit gegen Effizienz und Gleichmäßigkeit.

Das Modell hat noch eine weitere Aufgabe in der Regelschleife: die Trajektorienplanung für das Ziel. Ein Ziel, das springt, lässt den Motor rucken und überschwingen, während ein sanft geführtes Ziel, das sich beschleunigt und verlangsamt, was der Motor leisten kann, der Regelschleife ermöglicht, ohne Gegenreaktion zu folgen. Diese Trajektorienplanung liegt beim Modell, das weiß, wohin die Bewegung führt, und wandelt eine Folge von Positionen in Bewegung um, die nicht bei jedem Schritt ruckt.

Die Komponenten dafür sind leichtgewichtig, und die eigentliche Arbeit liegt darin, die Verstärkungen für den Motor und die Last richtig zu wählen.

Offener Regelkreis, geschlossener Regelkreis und was die KI verlässlich nutzen kann

Die grundlegendste Entscheidung bei all dem ist, ob die Regelschleife offen oder geschlossen ist, denn sie bestimmt, was die KI glauben darf. Ein offener Regelkreis-Motor, ein Schrittmotor, der seine eigenen Schritte zählt, setzt voraus, dass er jede befohlene Position erreicht hat, und meistens hat er das auch. Das Problem ist der Fall, wenn er es nicht getan hat. Ein Schrittmotor, der auf einen Widerstand trifft oder über sein Drehmoment hinaus angetrieben wird, überspringt Schritte, während der Regler weiterzählt, als wäre nichts passiert, sodass die aufgezeichnete Position von der wahren abweicht, ohne dass ein Fehler gemeldet wird. Ein Roboterarm, der glaubt, an einer Stelle zu sein, während er an einer anderen sitzt, ist ein Sicherheitsproblem und kein bloßer Fehler. Das Schließen des Regelkreises behebt dies, indem das tatsächliche Ergebnis gemessen wird, der Winkel von einem Sensor an der Welle und der Strom, den der Motor zieht, und zurückgeführt wird, sodass der Regler jeden Zyklus zur Wahrheit korrigiert. Der Winkel sagt, wo die Welle sitzt. Der Strom sagt, wie hart der Motor arbeitet und ob er aufgehört hat, sich zu bewegen. Mit beidem kann der Regler eine Position gegen eine Störgröße halten, beim Lastanstieg nachgeben und dem Modell melden, dass eine Bewegung gescheitert ist, anstatt einen Erfolg zu melden, der nie stattgefunden hat. Der Preis sind die Rückführungssensoren, die Leitungen zu ihnen und eine Regelschleife, die schnell genug ist, um auf ihre Meldungen zu reagieren. Ob sich das lohnt, hängt davon ab, was eine falsche Position kostet: Ein Drucker, der ein paar Schritte überspringt, verschwendet einen Druck, und ein Roboter, der seine Position verliert, kann sich selbst oder jemanden verletzen, also wird in letzterem Fall der Regelkreis unabhängig vom Preis geschlossen. Das Modell darüber ist nur so vertrauenswürdig wie die darunter liegende Regelschleife, da ein Modell, das von einer still falschen Position aus plant, sichere Befehle gibt, die danebengehen.

Was die Regelschleife halten kann, wird durch die erhaltene Rückführung begrenzt. Ein Winkelsensor mit grober Auflösung lässt die Welle ein wenig daneben sitzen, bevor die Regelschleife den Fehler überhaupt sieht, sodass die Bewegung um das Ziel herumsucht, anstatt darauf zu landen. Ein Sensor, der langsam meldet, lässt den Fehler zwischen den Messungen wachsen, was die Regelschleife zwingt, sanft zu reagieren, um stabil zu bleiben, und sie weich gegen eine plötzliche Last lässt. Die Auflösung und die Aktualisierungsrate der Rückführung setzen die Obergrenze dafür, wie präzise und wie steif die Regelschleife sein kann, sodass der Sensor für die Regelschleife und nicht nur für den Winkel gewählt wird.

Ein Roboter, der sich selbst oder seine Umgebung beschädigen kann, schließt den Regelkreis aus diesem Grund.

Motorstörungen vom KI-Board fernhalten

Ein Motortreiber schaltet große Ströme schnell, was ihn zu einem der lautesten elektrischen Nachbarn macht, die eine Schaltung haben kann. Das Schalten koppelt Störungen auf die Versorgung und die Masse und strahlt in benachbarte Leiterbahnen ein, und das KI-Board mit seiner schnellen Niederspannungslogik und seinen empfindlichen Sensoreingängen ist die Art von Schaltung, die Störungen beeinflussen.

Diese Störungen vom KI-Board fernzuhalten ist eine eigene Designaufgabe. Die Steuersignale, die von der ruhigen Seite zur Motorseite wechseln, können durch digitale Isolatoren geleitet werden, die die Logik übertragen und gleichzeitig die verrauschte Masseverbindung unterbrechen. Die Motorversorgung läuft auf einem eigenen Pfad zurück zur Quelle, anstatt sich einen mit der Logik zu teilen, und das Layout schafft Abstand und eine saubere Masse zwischen den Schaltvorgängen und den empfindlichen Teilen.

Die Strommessung sitzt mitten in diesem Kampf, da der Shunt, den sie liest, auf dem Schaltknoten liegt, wo die Störungen am schlimmsten sind, weshalb ein Motorstromverstärker so gebaut ist, dass er seinen Messwert stabil hält, während die Spannung um ihn herum schwankt. Abschirmung hilft, wo Störungen abgestrahlt werden: Eine Massefläche unter den schnellen Leiterbahnen und eine Abdeckung über den schlimmsten Stellen. Der größte Gewinn entsteht jedoch dadurch, die verrauschten Rücklaufströme von Anfang an aus der ruhigen Masse herauszuhalten.

Gut umgesetzt treibt der Motor hart, während das Modell seine Sensoren sauber liest. Schlecht umgesetzt setzt das Gerät zurück oder liest falsch, jedes Mal wenn der Motor sich bewegt.

Motorversorgung ohne Unterversorgung der Logik

Ein Motor zieht weit mehr Strom als die Logik, die ihn steuert, und er zieht in Schüben, beim Anlaufen, Umkehren oder bei Lasterhöhung. Diese Anforderung trifft die Stromversorgung, und eine Schiene, die für die ruhige Logik ausgelegt ist, bricht ein, wenn der Motor ruckt, was den Regler im schlechtesten Moment zurücksetzen kann.

Daher erhält der Motor seinen eigenen Versorgungspfad, ausgelegt für die Spitzenlast und nicht den Durchschnitt, mit Pufferkondensatoren nah am Treiber, um den Strom bereitzustellen, den die Versorgung nicht schnell genug liefern kann. Die Logik läuft von ihrer eigenen geregelten Schiene, abgegriffen vor dem Motorstrom, sodass der Einbruch des Motors sie nicht erreicht. Beide teilen eine Masse, und wo sie sich verbinden, wird so gewählt, dass der Rücklaufstrom des Motors nicht durch die Masse der Logik fließt.

Regenerative Energie ist der Teil, der ein erstes Design überrascht. Ein Motor, der zum Abbremsen angetrieben wird, wirkt als Generator und drückt Strom zurück in die Versorgung, was die Schiene anhebt. Ein Treiber oder eine Klemmschaltung muss diese Energie aufnehmen, anstatt die Schiene steigen zu lassen, bis etwas nachgelagert ausfällt.

Die eigene Wärme des Treibers ist Teil davon. Das Führen von Motorstrom durch seine Schalter verliert Leistung als Wärme, mehr bei höherem Strom, und ein Treiber, der überhitzt, drosselt oder schaltet mitten in einer Bewegung ab. Er bekommt also die Kupferfläche, das Wärmepad und manchmal den Luftstrom, um diese Wärme beim Motorstrom abzuführen, ausgelegt für den schlechtesten Fall und nicht den Katalogmittelwert.

Der Takt, mit dem die Regelschleife läuft

Eine Regelschleife ist nur so gut wie die Häufigkeit, mit der sie läuft, und wie schnell sie reagiert. Die Rückführung muss gelesen, die Korrektur berechnet und der neue Strom an den Motor gesendet werden, viele Male pro Sekunde, und die Rate, die einen Motor stabil hält, ist weit höher als die Rate, mit der das Modell Entscheidungen trifft.

Dies teilt das Timing in zwei Ebenen. Die schnelle Regelschleife, die Winkel und Strom liest und den Motor ansteuert, läuft auf einem dedizierten Regler nah am Motor, wo ihr Timing eng und vorhersagbar bleibt. Das Modell läuft darüber in seinem eigenen langsameren Tempo und sendet Ziele nach unten und liest Ergebnisse zurück. Die schnelle Regelschleife auf demselben Prozessor wie das Modell zu platzieren, wo das schwere und variable Timing des Modells sie blockieren kann, führt dazu, dass ein Motor, der stabil halten sollte, ruckelt.

Jitter ist genauso wichtig wie die Rate. Eine Regelschleife, die jede Millisekunde, aber manchmal verspätet läuft, korrigiert auf veralteten Informationen, und die Bewegung zeigt dies als Rauigkeit, selbst wenn die Durchschnittsrate gut aussieht. Die schnelle Regelschleife braucht also einen Regler, der versprechen kann, wann er läuft: einen Timer oder Interrupt, der planmäßig auslöst, da gleichmäßige Bewegung erfordert, dass die Regelschleife pünktlich läuft, mehr als dass sie schnell läuft.

Die beiden Raten werden bewusst getrennt ausgelegt, und sie zu verbinden ist eine falsche Einsparung, die die Bewegung zeigt.

Sicherheitsmaßnahmen, denen das Modell nicht vertraut wird

Ein Modell, das Bewegungen steuert, kann falsch liegen, und ein falscher Befehl an einen Motor bewegt reale Masse. Daher sind die Teile, die eine Maschine sicher halten, unterhalb des Modells aufgebaut, in Hardware und einfacher Logik, die nicht davon abhängt, dass das Modell richtig liegt.

Ein Not-Halt schneidet die Motorleistung direkt ab, über einen Pfad, der nicht durch den Prozessor läuft, sodass eine Person die Maschine stoppen kann, selbst wenn die Software abgestürzt ist. Endschalter markieren die Verfahrenden der Bewegung und schneiden den Antrieb in Hardware ab oder kehren ihn um, wenn die Bewegung sie erreicht, sodass ein außer Kontrolle geratener Befehl keine Achse über ihren Verfahrbereich hinaus treiben kann. Das sind keine Funktionen, die das Modell bietet; es sind Schutzmaßnahmen, die gegen das Modell gesetzt werden.

Ein Watchdog deckt den Fall ab, dass der Regler still wird. Wenn die schnelle Regelschleife aufhört, frische Befehle zu empfangen, bringt ein Watchdog-Timer den Motor sicher zum Stillstand, anstatt ihn seinen letzten Befehl ewig halten zu lassen, was wichtig ist, wenn die Verbindung zum Modell abbricht oder das Modell abstürzt. Der sichere Zustand wird geplant und nicht angenommen, ob das Abschalten der Leistung, das Setzen von Bremsen oder ein kontrollierter Stopp ist, je nach dem, was die Maschine benötigt.

Bei einer größeren Maschine ist der Stopp mehr als ein Relais. Ein geprüfter Safe-Torque-Off-Eingang entfernt den Antrieb auf eine ausfallsichere Weise, sodass die Maschine die Sicherheitsnorm erfüllt, die ihr Umfeld erfordert, anstatt auf der eigenen Verdrahtung eines Konstrukteurs zu beruhen. Je größer die Masse und je näher die Menschen, desto mehr ist der sichere Zustand zertifiziert und nicht improviert.

Die Regel lautet: Das Modell kann Bewegung anfordern, aber die Grenzen dafür nicht aufheben.

Häufige Fragen zur modellgesteuerten Bewegungsansteuerung

Warum verliert ein Schrittmotor ohne Rückführung seine Position?

Ein Schrittmotor hält die Position nur, solange er genug Drehmoment für die Last hat. Trifft er auf einen Widerstand oder wird zu schnell gefahren, überspringt er Schritte, während der Regler weiterzählt, sodass die aufgezeichnete Position von der tatsächlichen abweicht, ohne dass ein Fehler gemeldet wird. Rückführung, ein Winkelsensor oder Strommessung, erkennt das.

Wann sollte ein Motor einen geschlossenen Regelkreis haben?

Wenn eine falsche Position einen realen Schaden verursacht. Ein Lüfter oder ein Rad, das nur Geschwindigkeit benötigt, kann im offenen Regelkreis betrieben werden. Ein Servogelenk, eine Lenkachse oder ein Arm, der sich selbst oder seine Umgebung beschädigen kann, benötigt den zurückgeführten Winkel und Strom, damit der Regler zur Wahrheit korrigiert und weiß, wann eine Bewegung gescheitert ist.

Schrittmotor oder Gleichstrommotor für einen Roboter?

Ein Schrittmotor positioniert gut durch Schritzählen und eignet sich für Gelenke und Schlitten, die eine exakte Position halten. Ein Gleichstrommotor ist günstiger und einfacher für Räder, Lüfter und Greifer, die Richtung und Geschwindigkeit, aber keinen genauen Winkel benötigen. Die Bewegungsanforderung entscheidet das, bevor der Treiber gewählt wird.

Warum den Strom messen, den ein Motor zieht?

Weil der Strom ein direktes Maß für Drehmoment und Last ist. Die Regelschleife nutzt ihn, um das Drehmoment zu begrenzen, den Motor effizient zu betreiben und einen Stillstand oder eine Blockade in dem Moment zu erkennen, in dem der Strom ansteigt, was ein Winkelmesswert allein langsamer anzeigt.

Wie gelangt Motorstörung auf das KI-Board, und wie wird sie gestoppt?

Der Treiber schaltet große Ströme schnell und koppelt diese Störungen auf die gemeinsame Versorgung und Masse sowie in benachbarte Leiterbahnen. Sie wird gestoppt, indem die Steuersignale isoliert werden, der Motorversorgung ein eigener Rückpfad gegeben wird und zwischen Schaltvorgängen und der empfindlichen Logik und den Sensoren Abstand sowie eine saubere Masse gehalten werden.

Kann die Bewegungsregelschleife auf demselben Prozessor wie das Modell laufen?

Besser nicht. Die schnelle Regelschleife benötigt enges, vorhersagbares Timing, und die schwere und variable Last eines Modells kann sie blockieren, was sich als ruckelnde Bewegung zeigt. Die schnelle Regelschleife läuft auf einem dedizierten Regler nah am Motor, wobei das Modell Ziele von oben an sie sendet.

Ansteuerung und Rückführung zusammenführen

Die Reihenfolge hält die Teile davon ab, gegeneinander zu arbeiten. Den Motor für die Bewegung wählen: Schrittmotor für exakte Position oder Gleichstrommotor für einfache Drehbewegung. Den Treiber für diesen Motor und die Last wählen. Entscheiden, ob die Regelschleife geschlossen sein muss, und wenn ja, den Winkelsensor und die Strommessung hinzufügen, die sie schließen. Motorstörungen vom Board isolieren, auf dem das Modell läuft. Dann die schnelle Regelschleife auf einem eigenen Regler platzieren, mit dem Modell, das sie von oben steuert.

Zwei davon entscheiden mehr als die anderen. Ob die Regelschleife geschlossen ist, bestimmt, was das Modell verlässlich nutzen kann, und wird früh gewählt, weil die Rückführungssensoren und ihre Leitungen von Anfang an eingeplant und nicht nachträglich hinzugefügt werden müssen. Motorstörungen vom Board fernzuhalten entscheidet, ob das Modell seine Welt sauber liest, während der Motor läuft, und ist ein Layoutproblem, das vor dem Platinenbau gelöst wird, kein Patch danach.

Der rote Faden durch all das ist, dass das Modell die bewegliche Welt nur durch diese Teile steuert und erfasst, sodass sie bestimmen, was es tun und wem es vertrauen kann. Werden sie richtig umgesetzt, erreicht der Plan des Modells den Motor und die Wahrheit kommt zurück. Werden sie falsch umgesetzt, steuert das Modell in eine Welt, die es nicht mehr lesen kann.
