Ein KI-Gerät, das Ton ausgeben, ein Ergebnis sprechen, einen Ton abspielen oder eine Stimme wiedergeben soll, muss den gespeicherten, häufig komprimierten Audioinhalt in ein analoges Signal umwandeln, das ein Lautsprecher wiedergeben kann. Dieser Weg umfasst zwei Aufgaben: das gespeicherte Format in Rohdaten-Samples dekodieren und diese Samples in ein analoges Signal umwandeln. Ein Gerät erledigt beides mit einem Dekoder und einem Wandler oder mit einem einzigen Bauteil, das beide Funktionen übernimmt. Die Wahl bestimmt, wie der Ton klingt und wie viel Arbeit der Prozessor übernimmt.

Die beiden Aufgaben sind gedanklich getrennt zu halten, auch wenn ein einzelner Chip beides übernimmt. Das Dekodieren verwandelt eine komprimierte Datei, ein MP3 oder ein ähnliches Format, zurück in den Strom der Samples, aus dem sie stammt. Das ist eine Rechenoperation. Das Wandeln überführt diese Samples in eine Spannung, die einen Lautsprecher antreibt. Das ist analoge Elektronik. Die erste Aufgabe bestimmt, ob der Prozessor seine Zyklen für Audio aufwenden muss. Die zweite bestimmt, wie sauber der ausgegebene Ton ist.

Zwei Schritte: Dekodieren und Wandeln

Audio liegt in einem Gerät selten als Rohdaten vor, weil unkomprimiertes Audio groß ist. Es wird daher komprimiert gespeichert und muss vor der Wiedergabe dekodiert werden. Das Dekodieren ist eine feste, sich wiederholende Rechenoperation. Ein Gerät kann sie auf dem Hauptprozessor in Software durchführen oder an einen dafür gebauten Chip übergeben. Welcher Weg gewählt wird, hängt davon ab, ob der Prozessor genügend freie Zyklen hat.

Das Wandeln ist der Schritt, der nicht in Software erledigt werden kann, denn am Ende muss etwas Physisches eine Zahl in eine Spannung übersetzen. Ein Digital-Analog-Wandler (DAC) tut genau das. Die Qualität des Wandlers und der nachfolgenden Analogstufe setzen die Obergrenze für die Klangqualität des Ausgangs. Ein Gerät, das perfekt dekodiert und schlecht wandelt, klingt schlecht.

Die Aufteilung bestimmt auch, wo die Kosten anfallen. Das Dekodieren in Software kostet Prozessorzyklen und Speicher, aber keine zusätzlichen Bauteile. Ein dedizierter Dekoder kostet ein Bauteil und etwas Platz auf der Platine, entlastet dafür aber den Prozessor. Der Wandler ist in jedem Fall ein Bauteil, sobald der Ausgang nach etwas klingen soll. Festzulegen, wo jede Aufgabe ausgeführt wird, ist der erste Schritt, bevor ein Chip ausgewählt wird.

Dekodieren des komprimierten Audios

Ein Gerät, das gespeichertes Audio wiedergibt, Prompts, Benachrichtigungen oder gesprochene Antworten, hält dieses meist komprimiert, um den Speicher zu schonen. Das komprimierte Audio muss vor der Wiedergabe in Samples zurückgewandelt werden. Dieses Dekodieren auf dem Hauptprozessor kostet Zyklen, die ein Edge-Prozessor, der ein Modell ausführt, möglicherweise nicht zur Verfügung hat. Das ist das Argument dafür, das Dekodieren an ein dediziertes Bauteil zu übergeben.

Der VS1011E ist ein integrierter MP3-Audio-Dekoder, ein Chip, der einen komprimierten MP3-Datenstrom empfängt, das Audio dekodiert und mit einem integrierten Wandler direkt einen analogen Ausgang liefert, alles in einem Bauteil. Er entlastet den Prozessor vollständig vom Dekodieren, empfängt die komprimierten Daten über ein einfaches Interface und gibt Ton aus. Das eignet sich für ein Gerät, das gespeicherte Clips abspielen muss, ohne seine Rechenkapazität dafür einzusetzen.

Ein integrierter Dekoder wie dieser ist der einfache Weg für die Wiedergabe. Der Prozessor schickt ihm die komprimierten Daten und er erledigt den Rest: Dekodieren und Wandeln. So erhält ein kleines Gerät eine Audioausgabe ohne Software-Codec und ohne separaten Wandler. Die Ausgangsqualität wird durch das bestimmt, was das Bauteil integriert. Das reicht für Prompts, Benachrichtigungen und Sprache und ist nicht auf hochwertige Musikwiedergabe ausgelegt.

Das Format, in dem das Gerät Audio speichert, bestimmt den benötigten Dekoder. Ein Gerät, das MP3 speichert, braucht einen MP3-Dekoder. Eines, das ein anderes Format verwendet, braucht ein Bauteil oder eine Softwarebibliothek, die dieses Format verarbeitet. Speicherformat und Dekodierung werden daher gemeinsam festgelegt. Ein Audioformat zu speichern, das kein Bauteil des Geräts dekodieren kann, ist eine Lücke, die erst spät auffällt.

Das Dekodieren muss auch in Echtzeit mithalten. Audio wird mit einer festen Rate abgespielt, und das Dekodieren muss Samples mindestens genauso schnell liefern, sonst stockt der Ton. Das ist für einen dedizierten Dekoder selten ein Problem, kann es aber für einen ausgelasteten Prozessor sein, der in Software dekodiert und gleichzeitig ein Modell betreibt. Die Reserve zwischen der Dekodiergeschwindigkeit und der Abspielrate wird unter der realen Last des Geräts geprüft.

Digitales Audio in Schall umwandeln

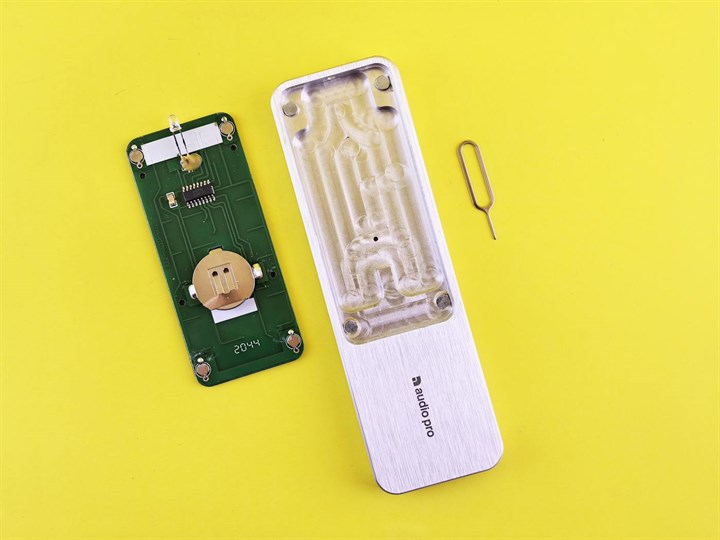

" alt="チップを備えたオーディオ基板" loading="lazy" style="width:100%;height:auto;display:block;border-radius:6px;" />" alt="Eine Audioplatine mit Chip" loading="lazy" style="width:100%;height:auto;display:block;border-radius:6px;" />

Liegt das Audio bereits als Samples vor, dekodiert, synthetisiert oder als Rohdaten gestreamt, ist die verbleibende Aufgabe die Wandlung. Wenn die Ausgangsqualität eine Rolle spielt, wird der Wandler danach ausgewählt. Ein Wandler übersetzt jedes Sample in eine präzise Spannung. Wie präzise, wie linear und wie ruhig er dabei ist, bestimmt, wie genau der Ton das wiedergibt, was die Samples enthielten.

Der PCM1702U ist ein hochpräziser Audio-DAC, ein Wandler, der für Genauigkeit und einen niedrigen Rauschuntergrund gebaut wurde. Er ist für Geräte gedacht, bei denen die Ausgangsqualität ein wesentlicher Bestandteil des Produkts ist und kein nachträglicher Gedanke. Er empfängt einen digitalen Audiodatenstrom und erzeugt ein sauberes analoges Signal mit der Linearität, die leise Passagen und feine Details erhält. Das eignet sich für ein Gerät, das echten Audioinhalt wiedergibt und nicht nur Pieptöne erzeugt.

Ein diskreter Wandler wie dieser wird gewählt, wenn der integrierte Weg nicht ausreicht. Seine Aufgabe ist ausschließlich das Wandeln, daher ist er für genau diese eine Funktion optimiert, mit der Auflösung und dem niedrigen Rauschuntergrund, den der integrierte Wandler eines kombinierten Dekoders nicht erreicht. Das Gerät kombiniert ihn mit einer separaten Quelle für Samples, die in Software oder durch ein anderes Bauteil dekodiert wurden, und einer passend abgestimmten Analogstufe.

Präzision zeigt sich in den Teilen des Klangs, die leicht verloren gehen. Ein hochauflösender, linearer Wandler bewahrt die leisen Details und sanften Übergänge, die ein grober Wandler in Stufen umwandelt oder im Rauschen versenkt. Deshalb ist die Präzision bei Inhalten mit echtem Dynamikumfang entscheidend und bei einem Signalton bedeutungslos. Der Wandler wird für den anspruchsvollsten Audioinhalt ausgewählt, den das Gerät wiedergeben muss, nicht für den einfachsten.

Abtastrate und Wortbreite des Wandlers müssen zum Inhalt passen. Ein Wandler, dessen Obergrenze unter der Abtastrate liegt, mit der das Audio erstellt wurde, tastet es herunter und verliert den oberen Frequenzbereich. Einer mit weniger Bits als der Inhalt hat, quantisiert seine leisen Details weg. Der Wandler wird daher auf das beste Audio abgestimmt, das das Gerät abspielen wird, mit Headroom statt mit gerade ausreichend.

Das Interface, das den Wandler speist

Zwischen der Samplequelle und dem Wandler läuft ein digitales Audiointerface, das die Samples in einer Form überträgt, die der Wandler lesen kann. I2S ist das gebräuchlichste: einige Leitungen, die die Audiodaten, einen Bit-Takt und einen Wort-Takt, der linke und rechte Kanäle markiert, übertragen. Wandler und Quelle müssen sich bis zum Taktsignal über dieses Interface einig sein.

Das Interface setzt eine Anforderung, die leicht übersehen wird, bis zwei Bauteile nicht miteinander kommunizieren. Ein Dekoder oder Prozessor, der I2S spricht, braucht einen Wandler, der ebenfalls I2S spricht, und zwar bei einer Abtastrate und Wortbreite, die beide unterstützen. Eine Abweichung im Format oder im Takt ergibt zwei Bauteile, die einen Bus teilen und trotzdem nichts erzeugen. Das Interface wird zwischen Quelle und Wandler geprüft, bevor eines von beiden festgelegt wird.

Wenn das Bauteil Dekodierung und Wandlung integriert, ist dieses Interface intern und die Sorge entfällt. Das ist ein Teil der Einfachheit, die ein integriertes Bauteil bietet. Ein diskreter Wandler bringt das Interface zurück ins Design, als etwas, das geroutet und abgestimmt werden muss. Das ist ein Teil des Preises für die Qualität, die er bietet.

Die Kanalanzahl wird über dasselbe Interface übertragen. Stereo erfordert zwei Kanäle auf dem einen I2S-Bus, markiert durch den Wort-Takt. Wenn Wandler und Quelle bei Mono gegen Stereo oder bei der Kanalzuordnung nicht übereinstimmen, ist die Ausgabe vertauscht oder stumm. Die Kanalanzahl ist Teil der Vereinbarung und kein nachträglicher Gedanke.

Der Wandler setzt die Obergrenze für den Klang

Die Ausgangskette spiegelt die Eingangskette, und dieselbe Regel gilt für beide: Wandler und Analogstufe setzen eine Obergrenze für den Klang, und keine Software hebt sie an. Eine perfekte Dekodierung, die an einen schlechten Wandler übergeben wird, klingt schlecht, weil die Zahlen durch ein Bauteil in Spannung umgewandelt werden, das sie nicht präzise platzieren kann. Das Rauschen, das Wandler und Versorgungsspannung hinzufügen, liegt unter jeder leisen Passage, wo das Ohr es deutlich wahrnimmt. Die Auflösung des Wandlers bestimmt, wie fein das Signal quantisiert wird. Zu wenige Bits stufeln die weichen Teile des Klangs und versenken die leisen im Quantisierungsrauschen. Die Linearität bestimmt, ob ein Sample, das doppelt so laut sein soll, auch doppelt so laut herauskommt. Ein nichtlinearer Wandler fügt eine Verzerrung hinzu, die die Quelle nie hatte. Der Rauschuntergrund, der durch Wandler, Referenz und Versorgungsspannung bestimmt wird, liegt unter allem. Eine leise Aufnahme, die durch einen rauschenden Wandler abgespielt wird, ist eine leise Aufnahme mit einem Rauschen darüber. Nichts davon lässt sich nachträglich korrigieren, denn sobald die Samples eine Spannung mit Rauschen und Verzerrung sind, gibt der Lautsprecher das Rauschen und die Verzerrung genauso treu wieder wie das Audio. Deshalb investiert ein Gerät, das gut klingen soll, in den Wandler und die Analogstufe. Ein Gerät, das nur piepsen muss, tut das nicht. Diese Einschätzung richtig zu treffen ist der Unterschied zwischen dem Bezahlen für eine Klangqualität, die ein Signalton nie benötigt, und dem Ausliefern eines Musikgeräts, das wie ein Spielzeug klingt. Die Dekodierung kann wiederholt, die Datei neu gespeichert, die Software verbessert werden. Der Wandler ist die Wand, gegen die der Klang läuft, und er wird für die Qualität ausgewählt, die das Gerät haben soll.

Was diese Grenze leicht übersehen lässt, ist, dass sie sich nicht ankündigt. Ein Gerät mit einem schlechten Wandler erzeugt trotzdem Ton, und bei Sprache oder einem Piepton klingt es gut. Die Grenze zeigt sich erst bei dem Inhalt, der die Qualität gebraucht hätte, wo das Team, das am Wandler gespart hat, es zu spät hört. Die Entscheidung darüber, wie gut der Ausgang sein muss, wird bei der Bauteilauswahl getroffen, wo sie günstig ist, nicht nach einem Hörtest an einem fertig aufgebauten Gerät.

Dekodierung ist Software. Klang ist der Wandler.

Integriert gegen diskret

Die Wahl zwischen einem integrierten Dekoder und einem diskreten Wandler ist eine Entscheidung darüber, wie gut der Ausgang sein muss und wie viel das Team selbst entwickeln möchte. Ein integriertes Bauteil, das in einem Chip dekodiert und wandelt, erfordert die wenigsten Bauteile und die geringste Software. Es reicht dort aus, wo das Audio aus Sprache, Prompts und Benachrichtigungen besteht. Das trifft auf sehr viele Geräte zu.

Ein diskreter Wandler, der von einer externen Dekodierung gespeist wird, ist der Weg, wenn der Ausgang wirklich gut klingen muss, denn ein Wandler, der nur zum Wandeln gebaut wurde, erreicht eine Qualität, die ein Allzweckbauteil nicht erreicht. Der Preis dafür sind mehr Bauteile: eine Samplequelle, der Wandler, die Analogstufe und mehr Entwicklungsaufwand, damit alles sauber zusammenarbeitet.

Die Entscheidung folgt dem Produkt. Ein sprechendes Spielzeug oder ein Haushaltsgerät, das einen Status ansagt, wählt den integrierten Weg und liegt damit richtig. Ein Gerät, dessen Wert im Klang liegt, ein intelligenter Lautsprecher für Musik oder ein Instrument, wählt den diskreten Wandler und das dazugehörige Analogdesign. Für Klangqualität zu bezahlen, die ein Gerät nicht braucht, ist genauso ein Fehler wie dort zu sparen, wo sie nötig wäre.

Es gibt einen mittleren Weg, den viele Geräte gehen. Ein Codec, der einen ordentlichen Wandler mit der Analogstufe integriert, eine Stufe über einem bloßen integrierten Dekoder und unter einem diskreten Hochpräzisionswandler, bedient Geräte, die mehr als Benachrichtigungen wollen, aber kein Studioaudio benötigen. Das ist ein großer Teil des Markts. Die drei Ebenen, integrierter Dekoder, Audio-Codec, diskreter Wandler, bilden ab, wie wichtig der Klang ist.

Die Analogstufe nach dem Wandler

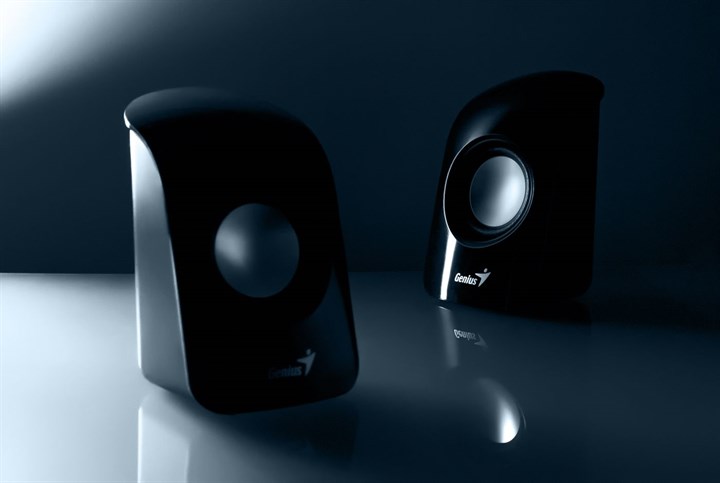

" alt="デスクトップスピーカのペア" loading="lazy" style="width:100%;height:auto;display:block;border-radius:6px;" />" alt="Ein Paar Desktop-Lautsprecher" loading="lazy" style="width:100%;height:auto;display:block;border-radius:6px;" />

Der Wandler gibt ein analoges Signal ab. Was mit diesem Signal passiert, bevor es den Lautsprecher erreicht, ist genauso Teil des Klangs wie der Wandler selbst. Ein Rekonstruktionsfilter glättet den gestuften Ausgang des Wandlers zu einer kontinuierlichen Wellenform und entfernt die hochfrequenten Artefakte der Wandlung, die sonst den Lautsprecher erreichen würden oder, schlimmer, in den hörbaren Bereich zurückgefaltet würden. Der Filter ist auf die Abtastrate des Wandlers abgestimmt, damit das sauber funktioniert.

Nach dem Filter muss das Signal an das angetrieben werden, was das Gerät bespielt. Der Treiber hängt von der Last ab. Ein Line-Ausgang in den Eingang eines anderen Geräts ist eine leichte Last und stellt geringe Anforderungen. Ein Kopfhörer braucht einen Verstärker, der die niedrige Impedanz des Kopfhörers ohne Verzerrung treiben kann. Ein Lautsprecher braucht den Leistungsverstärker, der im früheren Teil dieses Grundlagenartikels behandelt wurde. Die Ausgangsstufe wird für das ausgewählt, was sie treiben muss.

Die Kopplung zwischen den Stufen ist eine stille Fehlerquelle. Der DC-Pegel am Ausgang des Wandlers ist selten der Pegel, den die nächste Stufe erwartet. Daher werden die Stufen so gekoppelt, dass das Audio durchgeht und der DC-Anteil geblockt wird. Eine nachlässig ausgeführte Kopplung lässt den Bassbereich abfallen oder erzeugt einen Knall, wenn der Ausgang eingeschaltet wird. Das Audioband muss sauber vom Wandler bis zum Lautsprecher durchgehen, und jede Verbindungsstelle kann den Klang färben.

Die Erdung des analogen Audios ist derselbe Kampf wie auf der Eingangsseite. Die Analogmasse für den Wandler und seine Ausgangsstufe wird sauber und getrennt vom Digital- und Schaltungsrauschen des restlichen Boards gehalten, weil Rauschen, das nach dem Wandler ins Audio einkoppelt, direkt vom Hörer wahrgenommen wird. Ein guter Wandler auf einer verrauschten Masse klingt wie ein schlechterer Wandler.

Die Ausgangsstufe legt auch die Pegel fest und bietet Schutz. Das Signal wird auf den Pegel skaliert, den das nächste Gerät erwartet, und der Ausgang wird gegen einen Kurzschluss oder ein angestecktes Kabel geschützt, da ein Audioausgang an einem Stecker dem ausgesetzt ist, was auch immer eingesteckt wird. Die Analogstufe ist ein eigenes kleines Design zwischen dem Wandler und der Außenwelt.

Wo die Lautstärke eingestellt wird

Die Lautstärke muss irgendwo geregelt werden, und wo das geschieht, beeinflusst den Klang. Eine digitale Lautstärkeregelung skaliert die Samples vor dem Wandler: günstig und präzise, aber sie gibt bei geringer Lautstärke Auflösung preis, da eine leise Einstellung weniger der Wandler-Bits nutzt und der Rauschuntergrund relativ zum Signal ansteigt. Eine analoge Lautstärkeregelung nach dem Wandler bewahrt die volle Auflösung, erfordert aber ein analoges Bauteil mit seinem eigenen Rauschen.

Die besseren Wandler und Codecs bieten eine Lautstärkeregelung, die diesen Kompromiss abmildert: Sie skalieren so, dass mehr Auflösung erhalten bleibt, oder verlagern die Regelung auf dem Chip in die analoge Domäne. Zu entscheiden, wo die Lautstärkeregelung liegt, und die damit verbundenen Kosten zu akzeptieren, ist Teil des Ausgangsdesigns und keine Einstellung, die der Firmware überlassen wird.

Stummschalten gehört zur Lautstärkeregelung. Ein sauberes Mute, das herunterrampt statt abrupt zu schneiden, vermeidet den Klick eines plötzlichen Stopps. Das Mute ist so verdrahtet, dass das Gerät den Ausgang schnell stumm schalten kann, wenn nötig, bei einem Fehler oder einem Moduswechsel, ohne ein Knacken zu erzeugen. Lautstärke und Mute bilden eine kleine Steuerfläche über dem Ausgang.

Woher das Audio kommt

Was die Ausgangskette verarbeiten muss, hängt davon ab, woher das Audio stammt. Es gibt einige Quellen, aus denen ein Gerät schöpft. Gespeicherte Clips, die Prompts und Benachrichtigungen, mit denen ein Gerät ausgeliefert wird, werden dekodiert und abgespielt. Sie sind im Voraus bekannt, daher werden Format und Dekoder dafür gemeinsam festgelegt. Gestreamtes Audio, das über das Netzwerk ankommt, muss beim Empfang dekodiert und gegen Unregelmäßigkeiten im Netzwerk gepuffert werden, was höhere Anforderungen an Dekodierung und Speicher stellt.

Synthetisiertes Audio ist der Fall, der mit KI wächst. Ein Gerät, das Sprache synthetisiert, erzeugt Samples aus einem Modell statt aus einer Datei. Diese Samples gehen direkt an den Wandler, ohne Dekodierungsschritt. Das verändert die Kette: kein Dekoder nötig, aber ein Wandler und eine Analogstufe, die gut genug sind, damit synthetisierte Sprache natürlich klingt. Die Quelle entscheidet, ob ein Dekoder überhaupt im Weg liegt.

Latenz trennt die Quellen ebenfalls. Eine gespeicherte Benachrichtigung kann gepuffert und ohne Eile abgespielt werden, während synthetisierte Sprache in einer Konversation kurz nach der Ausgabe des Modells abspielen muss. Daher hält der Ausgangspfad eines interaktiven Geräts seine Pufferung eng, genau wie der Eingangspfad es tat. Die Quelle bestimmt nicht nur die Bauteile, sondern auch, wie schnell die Kette Audio verarbeiten muss.

Die Mischung der Quellen bestimmt das Design. Ein Gerät, das nur eine Handvoll gespeicherter Benachrichtigungen abspielt, braucht das Wenigste. Eines, das streamt, mehrere Formate dekodiert und Sprache synthetisiert, braucht eine Kette, die all das bewältigt. Den vollständigen Satz an Quellen zu kennen, bevor die Bauteile ausgewählt werden, verhindert, dass eine davon erst nach dem Aufbau der Platine entdeckt wird.

Der Takt, auf dem der Wandler läuft

Ein Wandler überführt Samples im Rhythmus eines Takts in Spannung, und die Stabilität dieses Takts zeigt sich im Klang, genau wie auf der Eingangsseite. Jitter im Takt, der die Wandlung steuert, verwischt den zeitlichen Ort jedes Samples, was Rauschen und Verzerrung hinzufügt, von denen sich kein Wandler erholt. Das ist bei hohen Frequenzen am schlimmsten. Ein Wandler bekommt einen sauberen, Jitter-armen Takt aus einer dafür gewählten Quelle.

Takt und Daten müssen synchron bleiben. Der Wandler entnimmt seine Samples auf seinem Takt. Wenn die Quelle sie auf einem Takt liefert, der gegen den Wandlertakt driftet, werden Samples wiederholt oder fallen heraus und das Audio stockt. Deshalb läuft der Audiopfad aus einer einzigen Taktdomäne oder wird sorgfältig über zwei hinweg synchronisiert. Das Taktsystem wird für den Pfad entworfen, nicht einfach vorausgesetzt.

Die Referenz für Wandler und Dekoder kann geteilt oder getrennt sein. Ein gemeinsamer sauberer Takt über alle Audiobauteile hält sie kostenlos in Schritt. Ein Design, das Dekoder und Wandler von einer einzigen Quelle taktet, hat keine Domänengrenze zu überqueren. Zwei Quellen erfordern einen Synchronisierer oder einen Abtastratenkonverter dazwischen: ein Bauteil und eine Komplikation, die bewusst gewählt oder später bereut wird.

Versorgungsspannung und Audioausgang

Der Klang eines Wandlers ist nur so sauber wie die Versorgungsspannung dahinter. Das ist dieselbe Lektion, die der Rest der Analogplatine lehrt. Der Wandler misst jedes Sample gegen seine Referenz und Versorgungsspannung. Rauschen auf dieser Versorgungsspannung geht direkt in den Ausgang über. Ein Wandler, der von derselben Schiene versorgt wird wie die rauschende Digitallogik, spielt dieses Rauschen über den Lautsprecher zurück.

Die Lösung ist eine saubere Versorgung für das analoge Audio. Wandler und Analogstufe erhalten eine ruhige Schiene, die oft getrennt von der digitalen Versorgung gefiltert oder geregelt wird, damit das Schaltrauschen von Prozessor und restlicher Platine das Bauteil nicht erreicht, das Zahlen in Ton verwandelt. Die Referenz, gegen die der Wandler misst, wird mit derselben Sorgfalt behandelt, denn eine verrauschte Referenz ergibt einen verrauschten Ausgang.

Der Leistungsverstärker am Ende zieht in die entgegengesetzte Richtung: Er nimmt große, stoßartige Ströme auf, die die Schienen stören können, die der Wandler ruhig braucht. Daher werden die Versorgungsschienen von Verstärker und Wandler getrennt gehalten, die laute Last und die empfindliche Messung auf getrennten Pfaden. Das ist dieselbe Trennung, die Motor und Logik anderswo in diesem Grundlagenartikel brauchten.

Dieselbe Sorgfalt, die die Versorgungsspannung sauber hält, verhindert auch Knallgeräusche. Ein Wandler oder Verstärker, der abrupt ein- oder ausgeschaltet wird, lässt den Lautsprecher dumpf ansprechen. Daher wird die Ausgangsstufe sequenziert und während der Übergänge stummgeschaltet. Das ist eine kleine Schaltung und ein echter Teil eines Geräts, das nicht jeden Einschaltzyklus mit einem Knall ankündigen soll.

Fragen, die beim Einbau des Audioausgangs aufkommen

Brauche ich einen separaten Dekoder-Chip oder kann der Prozessor Audio dekodieren?

Beides funktioniert, und es hängt von den freien Zyklen des Prozessors ab. Ein Prozessor mit ausreichend Rechenreserve kann in Software dekodieren und einen Wandler speisen. Einer, der mit einem Modell ausgelastet ist, kann das Dekodieren an einen dedizierten Chip übergeben. Ein integrierter Dekoder, der auch wandelt, ist der einfachste Weg, wenn der Prozessor keine Zyklen für Audio aufwenden soll.

Wann brauche ich einen hochpräzisen DAC statt eines integrierten Bauteils?

Wenn die Ausgangsqualität Teil des Produkts ist: Musik, ein Instrument, alles mit echtem Dynamikumfang. Der integrierte Wandler eines kombinierten Dekoders reicht für Sprache, Prompts und Benachrichtigungen aus. Ein diskreter Hochpräzisionswandler erreicht die Auflösung und den niedrigen Rauschuntergrund, den gutes Audio braucht und ein Allzweckbauteil nicht bietet.

Warum klingt mein Audioausgang rauschend, obwohl ich einen guten DAC verwende?

Normalerweise liegt es an der Versorgungsspannung oder der Masse, nicht am Wandler. Ein Wandler misst Samples gegen seine Referenz und Versorgungsspannung. Rauschen dort geht direkt in den Ausgang über, und eine verrauschte Analogmasse koppelt nach der Wandlung ein. Dem Wandler eine saubere, separate Versorgungsspannung und eine saubere Analogmasse geben, die vom Digital- und Schaltungsrauschen getrennt ist.

Was macht die Analogstufe nach dem DAC?

Sie glättet den gestuften Ausgang des Wandlers mit einem Rekonstruktionsfilter, treibt die Last, ob Line-Ausgang, Kopfhörer oder Lautsprecher, und koppelt die Stufen so, dass das Audio durchgeht und der DC-Anteil geblockt wird. Sie ist ein kleines Analogdesign zwischen Wandler und Lautsprecher und färbt den Klang genauso wie der Wandler selbst.

Braucht synthetisierte Sprache einen Dekoder?

Nein. Synthetisierte Sprache kommt als Samples aus einem Modell, nicht als komprimierte Datei. Sie geht daher direkt an den Wandler, ohne Dekodierungsschritt. Es wird trotzdem ein Wandler und eine Analogstufe benötigt, die gut genug sind, damit die Stimme natürlich klingt. Der Dekoder liegt aber nicht in diesem Pfad.

Kann ein Chip sowohl dekodieren als auch wandeln?

Ja. Ein integrierter Dekoder mit integriertem Wandler nimmt komprimiertes Audio entgegen und erzeugt einen analogen Ausgang. Das erfordert die wenigsten Bauteile und die geringste Software. Er eignet sich für Sprache, Prompts und Benachrichtigungen. Für Audio, das wirklich gut klingen muss, leisten eine separate Dekodierung und ein diskreter Hochpräzisionswandler mehr.

Den Audioausgang in der richtigen Reihenfolge einbinden

Die Reihenfolge hält die Kette kohärent. Ausgangspunkt ist, was das Gerät abspielen muss und wie gut es klingen soll: gespeicherte Clips, gestreamtes Audio, synthetisierte Sprache und die Qualität, die jedes davon erfordert. Dann wird entschieden, wo das Dekodieren stattfindet: auf dem Prozessor, in einem dedizierten Chip oder gar nicht bei synthetisiertem Audio. Der Wandler wird für die Qualität ausgewählt, die der Ausgang erreichen soll: ein integriertes Bauteil für Sprache und Benachrichtigungen oder ein diskreter Hochpräzisionswandler für echtes Audio. Die Analogstufe wird passend dazu aufgebaut: Filter, Treiber für die Last, saubere Kopplung. Und der Wandler bekommt eine saubere Versorgungsspannung und Masse, getrennt von den rauschenden Teilen der Platine.

Nichts davon wird pro Gerät neu erfunden. Interface, saubere Versorgungsspannung, Rekonstruktionsfilter und Ausgangsschutz haben von einem Audioausgang zum nächsten dieselbe Grundform: einmal erfasst und wiederverwendet. Der Aufwand fließt in die Qualitätsentscheidung, nicht in das Wiederentdecken der Analogstufe.

Der rote Faden durch alles ist, dass Wandler und Analogstufe die Obergrenze für das setzen, was herauskommt, genau wie die Eingangsstufe die Obergrenze für das setzte, was hereinkam. Der Klang, den ein Gerät erzeugt, wird in der Hardware entschieden, die seine Zahlen zurück in ein Signal verwandelt. Wird das richtig gemacht, klingt das Gerät so, wie es gedacht war. Wird es falsch gemacht, spielt das beste Audio gegen eine Wand, die der Wandler aufgestellt hat.
