Texas Instruments PGA460TPWRQ1
- Teilenummer:
- PGA460TPWRQ1
- Hersteller:
- Texas Instruments
- Kategorie:
- Sensor- und Detektorschnittstellen
- Verpackung:
- 16-TSSOP (0.173", 4.40mm Width)
- Datenblatt:
-
PGA460TPWRQ1.pdf
- Beschreibung:
- TI automotive ultrasonic signal processor and transducer driver with programmable echo gain, DSP, multiple interfaces, and 16-pin TSSOP.
- Menge:
Stückpreis:$3.578000
Gesamtpreis:$3.578000
- Zahlung:
- Versand:
Inventar:6,957
Senden Sie uns Ihre Anfrage, wir antworten umgehend.
Auf Lager : 6,957 PCS
| Menge | Stückpreis | Gesamtpreis |
| 1+ | $3.578000 | $3.578000 |
| 1000+ | $2.265200 | $2265.200000 |
Sie können auch eine Anfrage für PGA460TPWRQ1 stellen oder uns per E-Mail an: [email protected] schreiben. Wir werden Sie innerhalb von 12 Stunden kontaktieren.
Produktdetails
PGA460TPWRQ1 - TI Ultraschall-Signalprozessor für Fahrzeuge
PGA460TPWRQ1 ist ein AEC-Q100-qualifizierter Ultraschall-Signalprozessor und Wandler-Treiber für Fahrzeuge mit 6 V bis 28 V, 32 dB bis 90 dB Empfangsverstärkung, 12-Bit-ADC, einstellbarer DSP-Verarbeitung und 16-poligem TSSOP-Gehäuse.
Produkteinführung
PGA460TPWRQ1 von Texas Instruments ist ein Ultraschall-Signalprozessor für Fahrzeuge, der Wandleransteuerung, Echoempfang, analoge Signalaufbereitung, digitale Verarbeitung und Kommunikation in einem Baustein vereint. Er unterstützt Transformator- und Direktantrieb sowie den Betrieb mit einem gemeinsamen Sende- und Empfangswandler oder getrennten Wandlern.
Der Empfangspfad enthält eine rauscharme Eingangsstufe, eine zeitabhängige Sechspunkt-Verstärkung von 32 dB bis 90 dB, einen 12-Bit-ADC, Bandpass- und Tiefpassfilter, Demodulation sowie zwei programmierbare Zwölfpunkt-Schwellen. Mehrere Echozeiten, -breiten und -amplituden lassen sich erfassen; 128 Byte RAM dienen der Echoaufzeichnung und 42 Byte Anwender-EEPROM speichern Startwerte.
Ein zuverlässiges Modul erfordert einen zum Antrieb passenden Ultraschallwandler. Auswahlkriterien sind Resonanzfrequenz, Spannung, Empfindlichkeit, Richtwirkung und Ausschwingzeit. Transformator oder High-Side-Transistor, Strombegrenzung, Abstimmbauteile, Masseführung, Empfangsleitungen, Versorgungskondensatoren und Schwellenwerte sind im vollständigen mechanischen Aufbau zu prüfen.
Technischer Hinweis
Wann ist Transformatorantrieb und wann Direktantrieb sinnvoll?
- Wandlerbauart: Geschlossene Wandler sind gegen Umwelteinflüsse widerstandsfähiger, benötigen für hohen Schalldruck und große Reichweite jedoch häufig einen Transformator.
- Spannung und Reichweite: Direktantrieb eignet sich für offene Niederspannungswandler; Schalldruck und maximale Entfernung müssen mit dem ausgewählten Wandler nachgewiesen werden.
- Systemabstimmung: Resonanzfrequenz, Pulszahl, Stromgrenze, Verstärkungskurve, Schwellen und Empfangsfilter werden aus gemessenen Echos im fertigen Gehäuse bestimmt.
Wesentliche Vorteile
Komplementäre Low-Side-Treiber, rauscharmer Empfang, 12-Bit-Wandlung, Filterung, Demodulation und Schwellenverarbeitung verringern den externen Schaltungsaufwand.
Eine zeitabhängige Sechspunkt-Verstärkung und zwei Zwölfpunkt-Schwellenprofile unterstützen Nah- und Fernbereich bei wechselnden Echobedingungen.
Transformatorantrieb eignet sich für höhere Wandlerspannungen; Direktantrieb kann einen High-Side-Transistor mit niederohmigeren offenen Wandlern verwenden.
AEC-Q100, Versorgungs- und Wandlerdiagnose, TCI, Einleiter-USART und CMOS-USART erleichtern die robuste Einbindung in Fahrzeugsteuerungen.
Technische Daten
| Kenngröße | Wert | Bedingung / Hinweis |
|---|---|---|
| Bestellnummer | PGA460TPWRQ1 | Aktive Serienausführung |
| Hersteller | Texas Instruments | PGA460-Q1-Familie |
| Bauteilart | Ultraschall-Signalprozessor und Wandler-Treiber für Fahrzeuge | Treiber, Empfänger, ADC und DSP integriert |
| Qualifikation | AEC-Q100, Temperaturklasse 2 | Umgebung -40°C bis 105°C |
| Versorgung bei Transformatorantrieb | 6 V bis 15 V | Empfohlener VPWR-Bereich |
| Versorgung bei Direktantrieb | 6 V bis 28 V | Empfohlener VPWR-Bereich |
| Treiber-Pulsstrom | Bis 500 mA | Einstellbare Strombegrenzung der Low-Side-Treiber |
| Schaltfrequenz | 30 kHz bis 80 kHz oder 180 kHz bis 480 kHz | Zwei einstellbare Bereiche |
| Empfangsverstärkung | 32 dB bis 90 dB | Zeitabhängige Sechspunkt-Kurve, 64 Schritte |
| ADC | 12 Bit, 1 µs Wandlungszeit | Eingang des digitalen Signalpfads |
| Erkennungsschwellen | Zwei Profile mit je 12 Punkten | Programmierbare zeitabhängige Schwellen |
| Echoaufzeichnung | 128 Byte RAM | Spitzenwerterhaltende Echoaufzeichnung |
| Anwenderkonfiguration | 42 Byte EEPROM | Speichert Start- und Abstimmwerte |
| Schnittstellen | TCI, Einleiter-USART, CMOS-USART | Synchroner USART-Betrieb über SCLK möglich |
| VPWR-Strom im Sparbetrieb | Maximal 500 µA | Energiesparmodus aktiviert |
| Betriebstemperatur | -40°C bis 105°C | Exakte Ausführung PGA460TPWRQ1 |
| Gehäuse | 16-poliges TSSOP (PW) | 5,00 mm x 4,40 mm, maximal 1,20 mm hoch |
| Lieferform | Große Rolle mit 2000 Stück | R-Kennzeichen |
| Bauteilkennzeichnung | PGA460 | Gehäuseoptionstabelle |
| Feuchteempfindlichkeit | MSL 2, 260°C / 1 Jahr | Level-2-260C-1 YEAR |

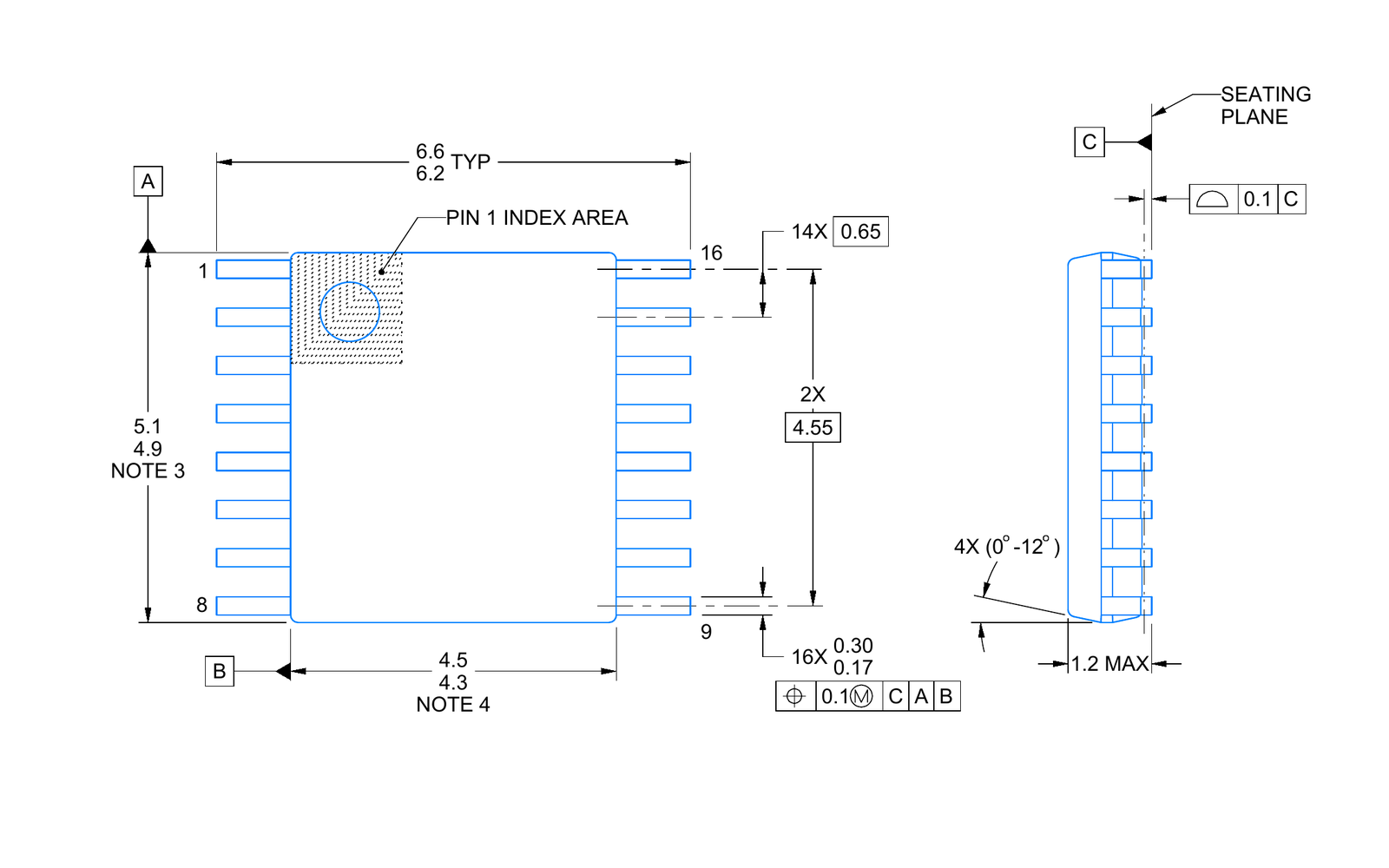

Gehäuse
PGA460TPWRQ1 verwendet das 16-polige PW-TSSOP-Gehäuse mit 5,00 mm x 4,40 mm Nennmaß und höchstens 1,20 mm Höhe. Die offizielle Zeichnung zeigt Drauf- und Seitenansicht, Pin-1-Markierung, Anschlussraster, Körpermaße und Auflageebene.
Die Ausführung mit R-Kennzeichen wird auf einer großen Rolle mit 2000 Stück geliefert und trägt die Kennzeichnung PGA460. Kupferflächen, Lötstoppmaske, Lotpaste und Bauteilabstand sind nach der aktuellen PW-Landeflächenzeichnung festzulegen.

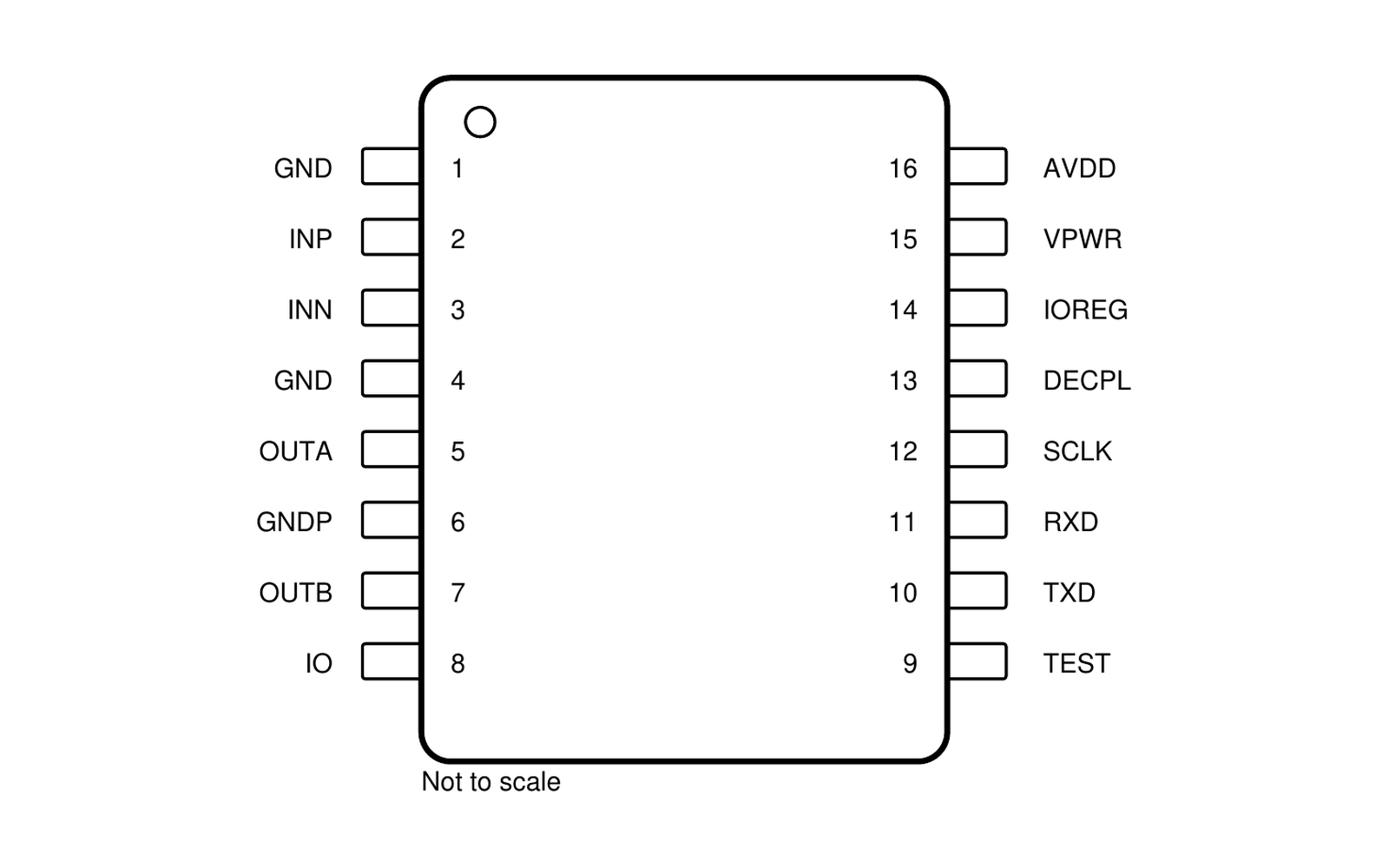

Anschlussbelegung
In der Draufsicht des PGA460TPWRQ1 liegen die Pins 1 bis 8 links und 16 bis 9 rechts. Treiber- und empfindliche Empfangsleitungen sind kurz zu halten, Sensor- und Hauptmasse werden zunächst getrennt geführt, und Kommunikationsleitungen bleiben von INP und INN entfernt.
- Pin 1 - GND: Masse für analoge und digitale Schaltungsteile; niederimpedant mit dem vorgesehenen Massesystem verbinden.
- Pin 2 - INP: Positiver Wandlereingang; kurz und entfernt von Treiber- sowie Kommunikationsstörungen führen.
- Pin 3 - INN: Negativer Wandlereingang; Empfangskondensator nahe am Pin anordnen und Rückweg kurz halten.
- Pin 4 - GND: Zusätzlicher Masseanschluss; entsprechend der Vorgaben zur Rauschminderung im Empfangspfad anschließen.
- Pin 5 - OUTA: Wandlertreiberausgang A für Transformatorprimärseite oder externes Direktantriebsnetzwerk.
- Pin 6 - GNDP: Leistungsmasse des Wandlertreibers; Burststrom über einen kurzen, ausreichend breiten Pfad führen.
- Pin 7 - OUTB: Wandlertreiberausgang B für komplementären Transformator- oder Direktantrieb.
- Pin 8 - IO: Hochspannungs-TCI oder Einleiter-USART-Ein- und Ausgang gemäß gespeicherter Schnittstellenwahl.
- Pin 9 - TEST: Prüfausgang und Auswahl beim Einschalten; nur die vom Hersteller festgelegten Zustände anlegen.
- Pin 10 - TXD: CMOS-USART-Sendeausgang zur externen Steuerung.
- Pin 11 - RXD: CMOS-USART-Empfangseingang von der externen Steuerung.
- Pin 12 - SCLK: Takteingang für synchronen USART-Betrieb; bei Nichtverwendung mit GND verbinden.
- Pin 13 - DECPL: Gate-Ansteuerung für einen optionalen Transistor zur zeit- oder temperaturabhängigen Entkopplung.
- Pin 14 - IOREG: Kondensatoranschluss des digitalen E/A-Reglers; vorgeschriebenen Kondensator nahe am Pin anordnen.
- Pin 15 - VPWR: Hauptversorgung von Baustein und Treiber; lokale Keramikkondensatoren und erforderlichen Transientenschutz vorsehen.
- Pin 16 - AVDD: Kondensatoranschluss des Analogreglers; vorgeschriebenen Abblockkondensator nahe AVDD und GND anordnen.
Lieferform und Materialvarianten
Kompatibilitätsanforderung: Diese Bestellvarianten besitzen die Funktion des PGA460-Q1 und dieselbe 16-polige PW-TSSOP-Kontur, unterscheiden sich jedoch in Lieferform oder Materialkennzeichen. Vor einem Ersatz sind Bestellcode, Lieferform, freigegebene Materialerklärung und Fertigungsbedingungen zu prüfen.
| Bestellnummer | Materialausführung | Gehäuse / Lieferform | Prüfung bei der Beschaffung |
|---|---|---|---|
| PGA460TPWRQ1 | Standardmaterial | TSSOP PW; Rolle mit 2000 Stück | Diese aktive Rollenausführung verwenden, wenn die freigegebene Stückliste PGA460TPWRQ1 nennt |
| PGA460TPWRQ1.A | .A-Materialkennzeichen | TSSOP PW; Rolle mit 2000 Stück | Vor dem Ersatz des Standardkennzeichens die .A-Materialerklärung und Einkaufsfreigabe bestätigen |
| PGA460TPWQ1 | Standardmaterial | TSSOP PW; Stange mit 90 Stück | Funktion und Gehäuse entsprechen der Familie, doch die Stangenlieferung ändert Bestückung und Logistik |
Herstellerangaben
Texas Instruments entwickelt analoge Halbleiter und eingebettete Verarbeitung für Fahrzeuge, Industrie, Kommunikation und persönliche Elektronik. PGA460-Q1 gehört zum Programm für Ultraschallsensorik in Fahrzeugen.
Für elektrische Grenzen, Treiberschaltung, Empfangsabstimmung, Kommunikation, Diagnose, Gehäusemaße, Qualifikation und Bestelldaten des PGA460TPWRQ1 sind die aktuelle TI-Produktseite und SLASEC8C maßgeblich.
Anwendungsbereiche
Häufig gestellte Fragen
Welcher Versorgungsbereich gilt für PGA460TPWRQ1?
Für Transformatorantrieb sind 6 V bis 15 V und für Direktantrieb 6 V bis 28 V empfohlen. Schutz- und Treiberschaltung müssen zur gewählten Topologie und zu den Systemtransienten passen.
Enthält PGA460TPWRQ1 den Ultraschallwandler?
Nein. Mindestens ein externer Ultraschallwandler ist erforderlich. Frequenz, Spannung, Empfindlichkeit, Richtwirkung, Ausschwingzeit und Umweltbauart bestimmen die umgebende Treiber- und Empfangsschaltung.
Was wird bei einem neuen Ultraschallmodul zuerst abgestimmt?
Zunächst Wandler und Antriebsart festlegen, danach Frequenz, Stromgrenze, Pulszahl, Empfangsfilter, Verstärkungskurve und Schwellen anhand gemessener Echos prüfen. Die Endabstimmung erfolgt im vollständigen mechanischen Aufbau.
Haftungsausschluss
Technische Angaben: Die technischen Werte dieser Seite beruhen auf dem Datenblatt PGA460-Q1 und den Bestellangaben für PGA460TPWRQ1 von Texas Instruments. Für Bauteilauswahl und Systemprüfung sind die aktuellen, vom Hersteller freigegebenen Unterlagen maßgeblich.
Variantenkompatibilität: Verwandte Bestellvarianten können trotz gleicher elektrischer Funktion und PW-TSSOP-Kontur eine andere Lieferform oder ein anderes Materialkennzeichen besitzen. Vor dem Ersatz sind Bestellcode, Qualifikation, Materialerklärung, Montageprozess und Einkaufsfreigabe zu prüfen.
PGA460TPWRQ1 Spezifikationen
- Spezifikationen
- Attribute
- Eigenschaftswert
- Hersteller
- Texas Instruments
- Verpackung/Gehäuse:
- 16-TSSOP (0.173", 4.40mm Width)
- Serie:
- PGA460-Q1
- Verpackung:
- Tape & Reel (TR)
- Produktstatus:
- Active
- Programmierbar:
- Yes
- Typ:
- Ultrasonic Signal Processor
- Ausgabetyp:
- Transducer Driver / Echo Data
- Strom - Versorgung:
- 12 mA typ (listen only); 500 µA max (LPM)
- Betriebstemperatur:
- -40°C to 105°C
- Klasse:
- Automotive, Temperature Grade 2
- Qualifizierung:
- AEC-Q100
- Eingabetyp:
- Ultrasonic Transducer Echo
- Montageart:
- Surface Mount
- Lieferant Gerätepaket:
- 16-TSSOP (PW)
- Kategorie:
- Sensor- und Detektorschnittstellen
