Der MAX232AESE+T ist die Variante der E-Klasse (erweiterter Temperaturbereich) von Maxims Hochgeschwindigkeits-RS-232-Transceiver MAX232A, qualifiziert ueber den vollen industriellen Bereich von -40°C bis +85°C. Waehrend die kommerzielle C-Klasse bei +70°C endet, haelt diese E-Klasse RS-232-Verbindungen bei Kaltstart, im Freien und in Gehaeusen mit hoher Umgebungstemperatur zuverlaessig - womit sie das Bauteil ist, das zu spezifizieren ist, wenn die Platinentemperatur nicht geregelt wird.

Funktional ist es dieselbe bewaehrte Schaltung: zwei Sender, zwei Empfaenger und eine integrierte doppelte Ladungspumpe, die aus einer einzelnen +5V-Schiene ±10V erzeugt. Als Bauteil der A-Klasse ist es bis 200kbps garantiert und verwendet kompakte 0.1µF Kondensatoren, sodass die einzige praktische Aenderung gegenueber einem Standard-MAX232-Design das breitere Temperaturfenster und die schnelleren Daten sind.

Da er das universelle 16-polige MAX232-Pinout teilt, ist der MAX232AESE ein direkter Ersatz fuer Designs, die den erweiterten industriellen Bereich ueberstehen muessen. Typische Einsatzgebiete sind Steuerungen in der Fertigung, Telemetrie im Freien, Transportelektronik und Messtechnik, die Umgebungsschwankungen weit ueber dem kommerziellen Band ausgesetzt sind.

Hinweis: Vollstaendige elektrische Parameter finden Sie im offiziellen Maxim MAX220-MAX249 Datenblatt. Aenderungen ohne Vorankuendigung vorbehalten; pruefen Sie alle Parameter vor dem endgueltigen Design.

Der MAX232AESE+T wird in einem 16-poligen SO-Gehaeuse geliefert, gekennzeichnet durch das Suffix ESE (E = Klasse fuer erweiterten Temperaturbereich). Er verwendet den branchenueblichen 16-poligen MAX232-Footprint, sodass das Bauteil fuer erweiterte Temperatur unveraendert in bestehende RS-232-Layouts passt.

Das Suffix "+" kennzeichnet eine bleifreie, RoHS-konforme Oberflaeche und das Suffix "T" die Tape-and-Reel-Verpackung. Es gelten die standardmaessigen Land-Patterns und Reflow-Profile fuer 16-polige SO; platzieren Sie die vier 0.1µF Ladungspumpen-Kondensatoren (C1-C4) nahe am Bauteil und entkoppeln Sie VCC. Das folgende Diagramm zeigt die typische Betriebsschaltung (die Abbildung deckt MAX220/MAX232/MAX232A ab; verwenden Sie die Spalte 0.1µF fuer den MAX232A).

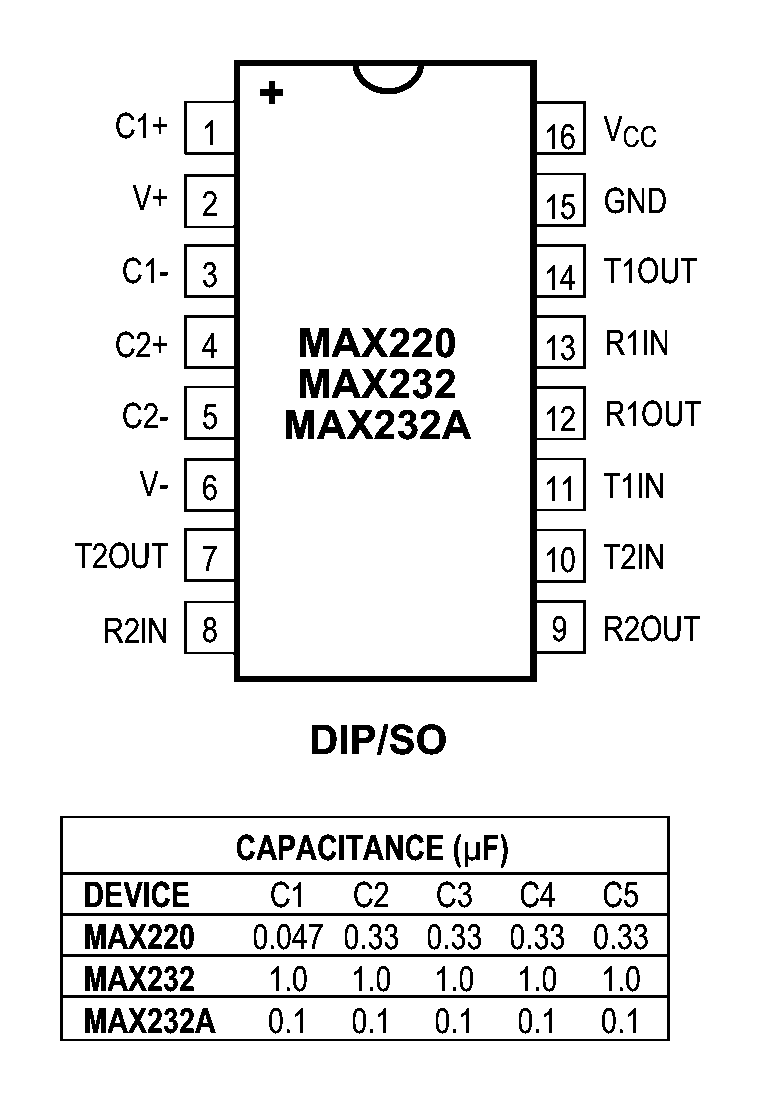

Der MAX232AESE verwendet das klassische 16-polige RS-232-Pinout des MAX232 (Ansicht von oben):

• Pin 1 - C1+ / Pin 3 - C1- / Pin 4 - C2+ / Pin 5 - C2-: Anschluesse der Ladungspumpen-Kondensatoren.
• Pin 2 - V+ / Pin 6 - V-: Ladungspumpen-Ausgaenge (+10V / -10V).
• Pin 11 - T1IN / Pin 10 - T2IN: TTL/CMOS-Eingaenge des Treibers (Sender).
• Pin 14 - T1OUT / Pin 7 - T2OUT: RS-232-Ausgaenge des Treibers.
• Pin 13 - R1IN / Pin 8 - R2IN: RS-232-Eingaenge des Empfaengers.
• Pin 12 - R1OUT / Pin 9 - R2OUT: TTL/CMOS-Ausgaenge des Empfaengers.
• Pin 15 - GND / Pin 16 - VCC: Masse und +5V-Versorgung.

Schliessen Sie C1-C4 (0.1µF) an, fuehren Sie T_IN/R_OUT zum UART und T_OUT/R_IN zum RS-232-Stecker. Ueber den vollen Bereich von -40°C bis +85°C gelten dieselben Anschluesse. Bestaetigen Sie die genaue Pinbelegung anhand des Datenblattbildes unten vor dem Layout.

Die folgenden Bauteile sind als Referenz aufgefuehrt. Pruefen Sie Temperaturklasse, Datenrate und Gehaeuse vor einem Austausch.

Maxim Integrated, jetzt Teil von Analog Devices (NASDAQ: ADI), hat die branchenuebliche RS-232-Familie MAX232 begruendet und bietet sie in den Temperaturklassen kommerziell, erweitert und Automotive an. Die Hochgeschwindigkeitsklasse MAX232AESE fuer erweiterte Temperatur dient robusten industriellen Designs und Designs im Freien.

Maxim/ADI stellt vollstaendige Datenblaetter, Application Notes und langfristige Versorgung bereit, mit autorisiertem Vertrieb und technischem Support in ganz China sowohl fuer Prototypen- als auch fuer Volumenprogramme.
