Der MAX220CWE+T ist ein Mitglied von Maxims MAX220-MAX249 Familie von +5V-versorgten, mehrkanaligen RS-232 Treibern/Empfaengern fuer EIA/TIA-232E und V.28/V.24 Kommunikation. Er integriert eine Ladungspumpe, sodass eine einzige +5V Schiene die von RS-232 benoetigten ±10V Pegel erzeugt, ohne bipolare ±12V Versorgung.

Er bietet zwei Sender und zwei Empfaenger fuer einen standardmaessigen seriellen 3-Draht-Port plus eine Handshake-Leitung, bis zu 120kbps. Der MAX220 ist das stromsparende, platzsparende Mitglied der Familie: er arbeitet mit charakteristisch kleinen externen Kondensatoren - C1 = 0,047µF und C2-C5 = 0,33µF - anstelle der 1µF Bauteile, die der urspruengliche MAX232 benoetigt.

Der MAX220/MAX232/MAX232A teilen sich dasselbe 16-polige Pinout, sodass der MAX220 in bestehende Designs passt und gleichzeitig die Kondensatorgroesse verringert. Die Option "CWE" ist ein 16-poliges Wide SO fuer die Oberflaechenmontage - ein kompaktes, stromsparendes serielles Frontend fuer portable Anwendungen und Anwendungen zur Pegelumsetzung.

Hinweis: Die Kondensatorwerte sind MAX220-spezifisch (C1=0,047µF, C2-C5=0,33µF); verwenden Sie nicht die Werte des MAX232 (1µF) oder MAX232A (0,1µF). Beachten Sie das offizielle Maxim MAX220-MAX249 Datenblatt; aenderungen ohne Ankuendigung vorbehalten.

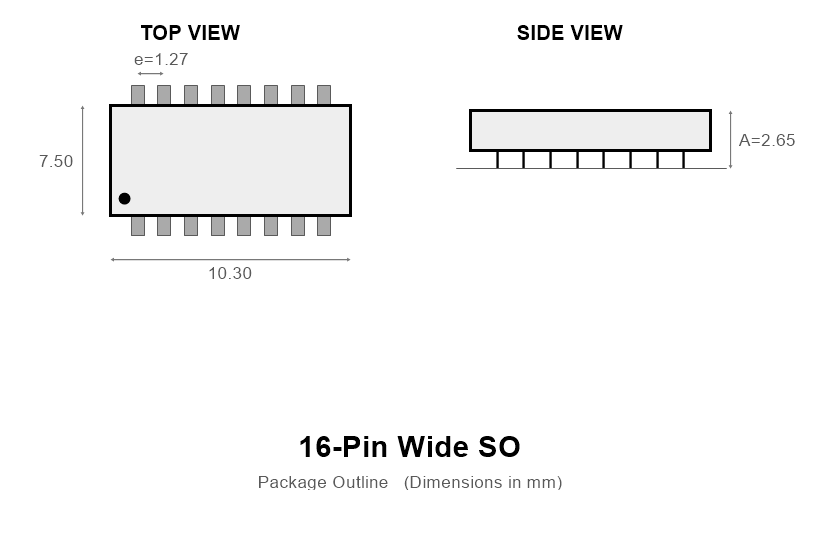

Der MAX220CWE+T wird in einem 16-poligen Wide SO Oberflaechenmontage-Gehaeuse geliefert, gekennzeichnet durch das Suffix "CWE", in Tape-and-Reel ("T"). DIP (CPE) und Narrow-SO (CSE) Optionen werden ebenfalls angeboten; der MAX220 teilt sich den Footprint des MAX232/MAX232A.

Das Suffix "+" kennzeichnet eine bleifreie, RoHS-konforme Oberflaeche. Schliessen Sie die Ladungspumpen-Kondensatoren gemaess den MAX220-Werten (C1=0,047µF, C2-C5=0,33µF) an C1, C2, V+, V- und VCC an. Das nachfolgende Diagramm zeigt die typische Betriebsschaltung mit dem Spannungsverdoppler/-inverter und den zwei Treiber-/Empfaengerpaaren.

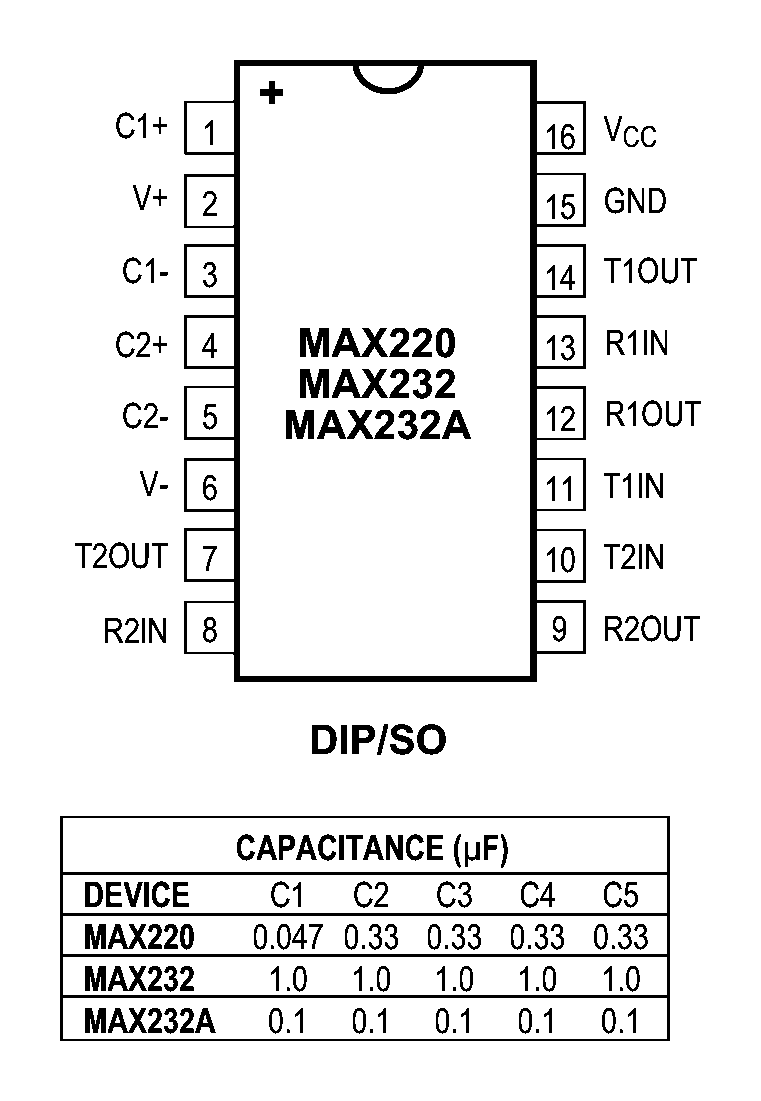

Der MAX220 verwendet das standardmaessige 16-polige RS-232 Transceiver-Pinout (Draufsicht), geteilt mit MAX232/MAX232A:

• Pin 1 - C1+ / Pin 3 - C1-: Ladungspumpen-Kondensator 1 (0,047µF).
• Pin 2 - V+ / Pin 6 - V-: +10V / -10V Ladungspumpen-Ausgaenge (0,33µF).
• Pin 4 - C2+ / Pin 5 - C2-: Ladungspumpen-Kondensator 2 (0,33µF).
• Pin 11 - T1IN / Pin 10 - T2IN: TTL/CMOS Treibereingaenge. Pin 14 - T1OUT / Pin 7 - T2OUT: RS-232 Treiberausgaenge.
• Pin 13 - R1IN / Pin 8 - R2IN: RS-232 Empfaengereingaenge. Pin 12 - R1OUT / Pin 9 - R2OUT: TTL/CMOS Empfaengerausgaenge.
• Pin 15 - GND / Pin 16 - VCC: Masse und +5V Versorgung.

Verdrahten Sie T1IN/T2IN und R1OUT/R2OUT mit dem MCU UART, und T1OUT/T2OUT, R1IN/R2IN mit dem Steckverbinder. Bestaetigen Sie die genaue Pinzuordnung anhand des nachfolgenden Datenblattbildes vor dem Layout.

Die folgenden Bauteile sind zur Referenz aufgefuehrt. Pruefen Sie Kondensatorwerte, Versorgung und Gehaeuse vor einem Ersatz.
