Der MAX232ACSE+T ist die A-Grade-Version (Hochgeschwindigkeit) von Maxims branchenueblichem MAX232-RS-232-Transceiver, Teil der MAX220-MAX249-Familie fuer EIA/TIA-232E- und V.28/V.24-Schnittstellen. Er bietet zwei Sender und zwei Empfaenger mit einer integrierten Ladungspumpe und arbeitet mit einer einzigen +5V-Versorgung.

Im Vergleich zum urspruenglichen MAX232 ist der MAX232A bis 200kbps garantiert und verwendet deutlich kleinere 0.1µF-externe Kondensatoren anstelle von 1µF - das spart Platinenflaeche und Kosten und unterstuetzt zugleich schnellere serielle Verbindungen. Die On-Chip-Doppelladungspumpe (Spannungsverdoppler plus Inverter) wandelt +5V in die fuer RS-232-Leitungspegel erforderlichen ±10V um.

Empfaenger uebersetzen eingehende RS-232-Pegel in TTL/CMOS; die beiden unabhaengigen Treiber-/Empfaengerpaare bedienen eine standardmaessige TX/RX-Serienverbindung. Pin-fuer-Pin-kompatibel mit dem MAX232, passt der MAX232A in bestehende Designs und ermoeglicht einfach hoehere Datenraten mit kleineren Kondensatoren. Er arbeitet ueber 0°C bis +70°C im schmalen 16-poligen SO.

Hinweis: Vollstaendige elektrische Parameter entnehmen Sie dem offiziellen Maxim-Datenblatt MAX220-MAX249. Aenderungen ohne Vorankuendigung vorbehalten; pruefen Sie alle Parameter vor dem endgueltigen Design.

Der MAX232ACSE+T wird in einem schmalen 16-poligen SO-Gehaeuse geliefert, gekennzeichnet durch das Suffix CSE. Er teilt den branchenueblichen 16-poligen MAX232-Footprint und passt damit in bestehende RS-232-Designs (verwenden Sie 0.1µF-Kondensatoren fuer den MAX232A).

Das Suffix "+" kennzeichnet eine bleifreie, RoHS-konforme Oberflaeche und das Suffix "T" die Gurt-und-Rolle-Verpackung. Es gelten standardmaessige 16-Pin-SO-Landemuster und Reflow-Profile; platzieren Sie die vier 0.1µF-Ladungspumpenkondensatoren (C1-C4) nah am Bauteil und stuetzen Sie VCC ab. Das Diagramm unten zeigt die typische Betriebsschaltung (die Abbildung deckt MAX220/MAX232/MAX232A ab; verwenden Sie die 0.1µF-Spalte fuer den MAX232A).

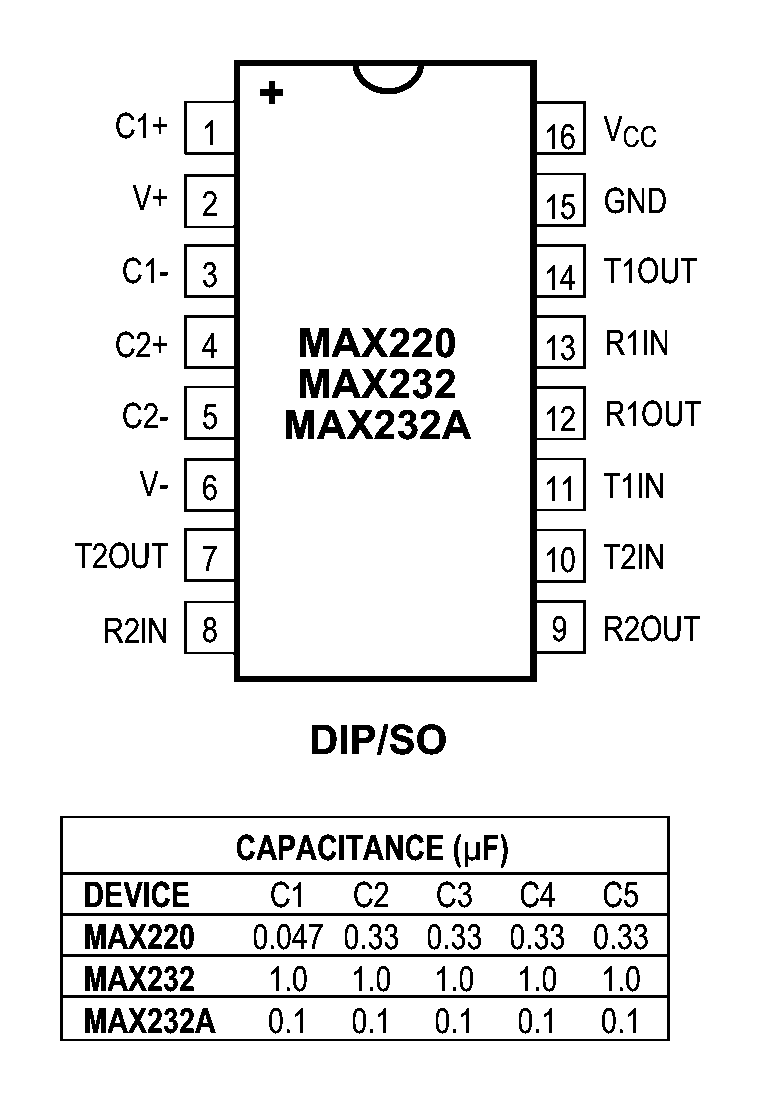

Der MAX232A verwendet das klassische 16-polige RS-232-Pinout des MAX232 (Draufsicht):

• Pin 1 - C1+ / Pin 3 - C1- / Pin 4 - C2+ / Pin 5 - C2-: Anschluesse der Ladungspumpenkondensatoren.
• Pin 2 - V+ / Pin 6 - V-: Ladungspumpenausgaenge (+10V / -10V).
• Pin 11 - T1IN / Pin 10 - T2IN: TTL/CMOS-Eingaenge der Treiber (Sender).
• Pin 14 - T1OUT / Pin 7 - T2OUT: RS-232-Ausgaenge der Treiber.
• Pin 13 - R1IN / Pin 8 - R2IN: RS-232-Eingaenge der Empfaenger.
• Pin 12 - R1OUT / Pin 9 - R2OUT: TTL/CMOS-Ausgaenge der Empfaenger.
• Pin 15 - GND / Pin 16 - VCC: Masse und +5V-Versorgung.

Verbinden Sie C1-C4 (0.1µF fuer den MAX232A) gemaess dem Diagramm, fuehren Sie T_IN/R_OUT zum UART und T_OUT/R_IN zum RS-232-Steckverbinder. Bestaetigen Sie die genaue Pinbelegung anhand des Datenblattbildes unten vor dem Layout.

Die folgenden Bauteile sind als Referenz aufgefuehrt. Pruefen Sie Datenrate, Kondensatoren und Gehaeuse vor dem Ersatz.

Maxim Integrated, jetzt Teil von Analog Devices (NASDAQ: ADI), ist ein fuehrender Anbieter von analogen und Mixed-Signal-Halbleitern und der Urheber der branchenueblichen MAX232-RS-232-Familie. Das MAX232A-Hochgeschwindigkeits-Grade wird ueberall dort breit eingesetzt, wo schnellere RS-232-Verbindungen und kleinere Kondensatoren benoetigt werden.

Maxim/ADI stellt vollstaendige Datenblaetter, Applikationsschriften und langfristige Lieferung bereit, mit autorisierter Distribution und technischem Support in ganz China sowohl fuer Prototypen- als auch fuer Serienprogramme.
