Wie Bulk-Kapazität einen Lastsprung überbrückt

Bulk-Kapazität kauft Zeit. Sie hält eine Versorgungsschiene, bis Regler, Induktor und Regelschleife auf einen plötzlichen Lastsprung reagieren.

Ein großer Nennwert an beliebiger Stelle reicht nicht aus. Effektive Kapazität, ESR, ESL, Ripple-Strom, Temperaturverhalten und Platzierung müssen zum Zeitfenster der Last passen.

Mit der Dauer des Lastsprungs beginnen

Kurze Flanken werden zuerst von nahen Keramikkondensatoren und der Ebenenpaarung gestützt. Längere Lastbewegungen geben der Bulk-Kapazität ihre Aufgabe.

Die Ladung lässt sich aus Strom, Zeit und erlaubtem Spannungseinbruch abschätzen. ESR, ESL, Bias, Temperatur und Layout korrigieren diesen Startwert.

Kapazitätswert ist nur der Anfang

Der gedruckte Wert ist ein Ausgangspunkt. Keramikkondensatoren verlieren durch DC-Bias, während Polymer- und Elektrolytkondensatoren Toleranz, Leckstrom und Lebensdauer einbringen.

Eine große Kapazität weit entfernt hilft eher bei langsamer Bewegung. Eine kleinere Kapazität am richtigen Strompfad kann im relevanten Zeitfenster mehr helfen.

ESR und ESL formen den ersten Einbruch

Ein Lastsprung erzeugt oft einen ESR-Sprung, dann eine Steigung durch Entladung und einen schnellen Anteil durch ESL.

Niedriger ESR allein ist kein Freigabekriterium. Gemischte Kondensatorbanken können mit Leiterplatteninduktivität Antiresonanz erzeugen.

Die Mischung nach Zeitfenster wählen

Kleine Keramikkondensatoren stützen schnelle Kanten, mittlere Werte und Polymerteile stützen den mittleren Bereich, größere Bulk-Teile stützen längere Lastbewegungen.

Die Werte werden aus Lastprofil, Reglerstabilität, Zielimpedanz und verfügbarem Layoutbereich gewählt.

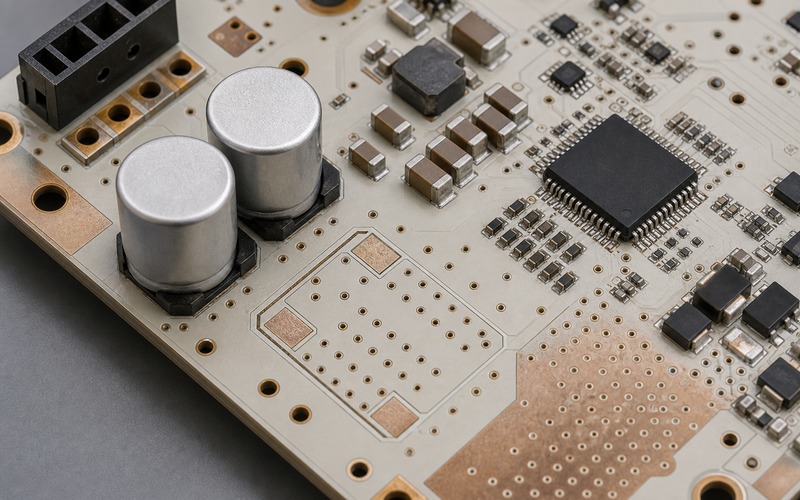

Platzierung entscheidet über den Ladungspfad

Bulk-Kapazität muss dort sitzen, wo Ladung ohne schmalen Flaschenhals zur Last fließen kann.

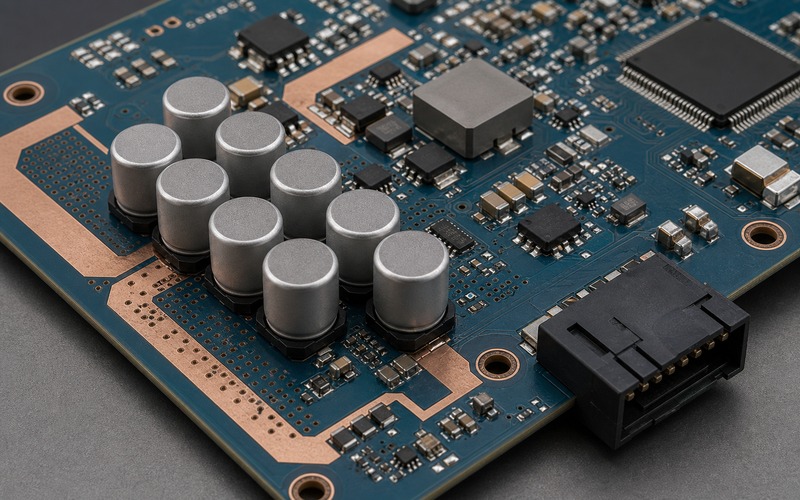

Im Layout müssen Kondensatorbank, Regler und Last als Strompfad lesbar bleiben. Vias und Rückstrompfad gehören nahe an die Pads.

Ripple-Strom und Lebensdauer zusammen lesen

Bulk-Kondensatoren tragen Ripple aus dem Wandler und aus Lastbewegungen. Der RMS-Wert hängt von Frequenz, Temperatur und Eigenwärme ab.

Elektrolyt- und Hybridkondensatoren altern mit Temperatur und Ripple-Stress. Auch Polymerteile brauchen Prüfung von Spannung, Temperatur und Ripple-Grenze.

Klare Ersatzgrenzen für den Einkauf definieren

Eine Alternative braucht Technologie, Baugröße, Höhe, Toleranz, Spannung, ESR-Bereich, Ripple-Strom, Lebensdauer, Temperaturbereich, Leckstrom, Anschlüsse und freigegebene Serien.

Zweite Quellen werden auf der echten Leiterplatte gegen Einbruch, Erholung, Klingeln, Temperatur, Einschaltstrom, Leichtlast und Hochtemperaturbetrieb geprüft.

Abschließende Prüfliste

Vor Freigabe werden Lastsprung, Dauer, erlaubter Einbruch, effektive Kapazität, ESR, ESL, RMS-Ripple, Temperatur, Lebensdauer, Leckstrom, Spannung, Polarität, Einschaltstrom, Reglerstabilität, Eingangskapazität, Ausgangsplatzierung, Kupferbreite, Via-Pfad, Freiraum und Ersatzliste geprüft.

Jeder Kandidat wird gegen die realen elektrischen, thermischen, mechanischen und beschaffungsseitigen Bedingungen geprüft, bevor die Leiterplatte in die Produktion geht.
