MPRLS für niedrige Druckdifferenzen gegenüber der Atmosphäre

Mit Druckdifferenz ist hier der kleine Unterschied zwischen Prozessdruck und Umgebungsluft gemeint. Der behandelte MPRLS0001PG00001C ist ein Relativdrucksensor für 0 bis 1 psi. Honeywell definiert Relativdruck als angelegten Druck abzüglich Atmosphärendruck. Der Baustein besitzt einen Prozessanschluss und eine atmosphärische Referenz; er ist kein Zwei-Prozessanschluss-Sensor zum direkten Vergleich zweier geschlossener Leitungen.

Der vollständige Suffix steht für die MPR-Serie mit langem Edelstahlanschluss, Silikongel, 0 bis 1 psi Relativdruck, I2C-Ausgang mit 7-Bit-Adresse 0x18 und Übertragungsfunktion C. Ein psi entspricht ungefähr 6,895 kPa. Damit passt der Baustein zu kleinen Überdrücken gegenüber der Einbauumgebung, zu Luftwiderständen und zu sanften pneumatischen Regelungen.

Die MPR-Plattform belegt etwa 5 × 5 mm auf der Leiterplatte, liefert kalibrierte und temperaturkompensierte Digitalwerte und arbeitet mit 1,8 bis 3,6 V. Der kompensierte Temperaturbereich beträgt 0 bis 50 °C. Trotzdem bestimmen Schlauch, Gehäuseentlüftung, Montagespannung, Nullabgleich und atmosphärischer Referenzweg das Ergebnis des fertigen Geräts.

Den Titel als Druck relativ zur Umgebung lesen

Gemessen wird P am Anschluss minus P der Atmosphäre. Der einzelne Edelstahlstutzen erhält den Prozessdruck, die andere Seite des Sensorelements bezieht sich über die Relativdruckkonstruktion auf die Umgebung. Ein zweiter Schlauchstutzen für eine weitere Prozessleitung ist nicht vorhanden.

Eine Druckentnahme in einem Kanal gegenüber derselben Raumluft kann zur Architektur passen. Soll dagegen der Druck einer geschlossenen Leitung direkt vom Druck einer zweiten geschlossenen Leitung abgezogen werden, ist ein echter Differenzdrucksensor mit zwei spezifizierten Prozessanschlüssen erforderlich. Alternativ braucht eine Zwei-Sensor-Lösung eine vollständige Fehlerbetrachtung.

MPRLS0001PG00001C vor dem Layout entschlüsseln

MPR bezeichnet die Serie, L den langen Anschluss, S das Silikongel und 0001PG den Bereich 0 bis 1 psi Relativdruck. Der verwendete Ausgang ist I2C mit Adresse 0x18; das abschließende C ordnet den Bereich 20 bis 80 Prozent der 24-Bit-Zählspanne zu. Die Bestellnummer beschreibt den Sensor ohne Auswerteplatine.

Für das Layout gilt die empfohlene Landefläche der langen Ausführung. Kurzanschluss, Evaluierungsmodul oder eine andere Drucksensorfamilie haben andere mechanische Vorgaben. Neben der 5 × 5 mm großen Grundfläche benötigen Edelstahlstutzen und Schlauch Freiraum in Höhe, Biegeradius und Montagerichtung. Eine Zugentlastung verhindert Hebelkräfte auf den SMD-Körper.

Einen Prozessweg und eine Umgebungsreferenz aufbauen

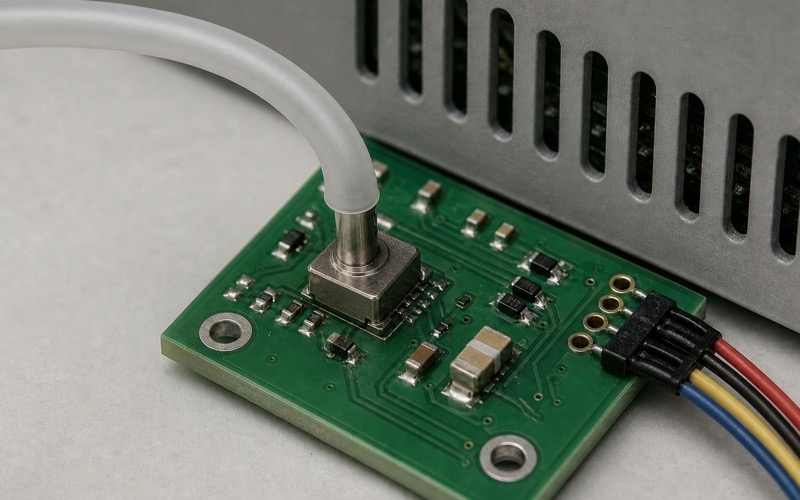

Vom niedrigen Messdruck führt genau ein Schlauch zum Sensor. Er bleibt so kurz wie für die geforderte Reaktion sinnvoll und wird mechanisch fixiert. Honeywell weist auf mögliche Lichtempfindlichkeit hin und empfiehlt lichtundurchlässigen Schlauch; transparente Leitungen unter starker Beleuchtung sind daher gesondert zu prüfen.

Die atmosphärische Referenz braucht einen definierten Weg zur vorgesehenen Umgebung. Eine Gehäuseöffnung mit Membran oder Labyrinth kann Staub und Spritzwasser bremsen, muss aber auf Verzögerung, Wind, Feuchte und Verstopfung geprüft werden. Ein langsam blockierender Weg macht aus der Relativmessung eine unkontrollierte eingeschlossene Referenz.

Eine Öffnung in der Nähe ist ein Gehäuseventil, kein zweiter Prozessanschluss. Zeichnungen und Serviceunterlagen dürfen deshalb keinen zweiten Schlauch am Sensor zeigen.

Den Bereich 0 bis 1 psi und die Überlastgrenzen nutzen

Honeywell nennt für 0001PG 0 bis 1 psi Messbereich, 5 psi Überdruck und 10 psi Berstdruck. Überdruck ist die Grenze, nach deren Rückkehr in den Messbereich die Spezifikation wieder erreicht werden kann. Berstdruck ist eine Schadensgrenze und weder Betriebsbereich noch Genauigkeitsangabe.

Können Pumpe, Ventil oder Regler im Fehlerfall höhere Drücke erzeugen, sind Drosselung oder Entlastung vorzusehen. Die Software kennzeichnet Werte außerhalb der kalibrierten Spanne. Für Unterdruck gegenüber Atmosphäre oder einen bidirektionalen Bereich ist diese unidirektionale 0-bis-1-psi-Ausführung möglicherweise ungeeignet.

24-Bit-Zählwerte mit Funktion C umrechnen

Übertragungsfunktion C bildet die Druckspanne auf 20 bis 80 Prozent von 2 hoch 24 Zählwerten ab. Für diese Ausführung ist Pmin 0 psi und Pmax 1 psi. Nach Abzug des unteren Ausgangswerts wird durch die Ausgangsspanne geteilt und mit der Druckspanne multipliziert. Die Einheit bleibt Teil der Datenstruktur.

Die Zählreserve ober- und unterhalb des kalibrierten Bereichs dient der Diagnose. Nicht jeder empfangene Wert darf blind auf 0 bis 1 psi skaliert werden; Status und Grenzen werden zuerst geprüft. Die Wortlänge von 24 Bit entspricht keiner 24-Bit-Druckgenauigkeit.

Für 0001PG nennt die Tabelle nach kundenseitigem Nullabgleich ein Gesamtfehlerband bis hinunter zu ±1,25 % FSS sowie ein typisches Gesamtfehlerband von ±2,5 % FSS. Diese Angaben dürfen nicht mit der reinen Best-Fit-Genauigkeit von ±0,25 % FSS verwechselt werden.

Die Versorgung von 1,8 bis 3,6 V stabil auslegen

3,3 V sind üblich, zulässig sind 1,8 bis 3,6 V. Eine Verpolungsschutzschaltung ist im Sensor nicht enthalten. Padnummern und Prüfvorrichtung werden deshalb vor dem ersten Einschalten kontrolliert. Der 0,1-µF-Abblockkondensator aus der Referenzschaltung sitzt direkt an den Versorgungspins.

Die Sensorversorgung bleibt von Pumpen, Ventilen, Motoren und Funksendeimpulsen getrennt. Ein Ventilwechsel kann Druck und Spannung gleichzeitig verändern, weshalb beides im realen Ablauf gemessen wird. Der Sensor schläft zwischen Messungen, wird durch einen Befehl aktiviert und kehrt nach der Wandlung in Standby zurück.

Exakte I2C-Adresse und Messfolge verwenden

Die gewählte Variante nutzt die 7-Bit-Adresse 0x18 und unterstützt I2C bis 400 kHz. SDA und SCL werden auf die Sensorspannung hochgezogen. Adresskonflikte sind vor der Schaltungsfreigabe auszuschließen; Softwarebibliotheken müssen den unverschobenen 7-Bit-Wert erwarten.

Eine Messung startet mit 0xAA, 0x00 und 0x00. Der Host kann das Busy-Bit abfragen, mindestens 5 ms warten oder EOC auswerten. Das Abfragen des Status ist bei wechselnder Hostlast besonders eindeutig. Die Leseantwort enthält den Status und den kompensierten 24-Bit-Druckwert.

Versorgung, Busy, Speicherintegrität und mathematische Sättigung sind Gültigkeitsmerkmale. Bei einem Busfehler oder weiterhin gesetztem Busy-Bit darf der vorherige Druckwert nicht als neue Messung erscheinen.

Den Einbauort für Druck- und Temperaturstabilität wählen

Der Schlauch sollte geradlinig ankommen, während die Leiterplatte mechanisch unterstützt wird. Schraubdome, Clips und biegsame Platinenränder bleiben vom 5-mm-Gehäuse entfernt. Bei niedrigem Druckbereich kann bereits Montage- oder Lötspannung den Nullpunkt verschieben.

Prozessoren, Leistungswiderstände und Pumpentreiber sind thermisch auf Abstand zu halten. Die Kompensation von 0 bis 50 °C beseitigt keinen lokalen Temperaturgradienten. Aufwärmtests erfolgen im geschlossenen Gehäuse. Klebstoff, Beschichtung und Reinigungsflüssigkeit dürfen weder Prozessanschluss noch Referenzweg blockieren.

Den Schlauch als Teil des Messsystems behandeln

Länge, Innendurchmesser, Nachgiebigkeit und eingeschlossenes Volumen bilden einen pneumatischen Filter. Ein langer dünner Schlauch glättet Pulsation, verzögert aber auch echte Druckänderungen. Die Sprungantwort wird mit Serienschlauch, Drossel, Filter und Wasserfalle gemessen.

Kondensat kann den Weg blockieren oder einen hydrostatischen Offset erzeugen. Tiefe Stellen sind zu vermeiden oder zu entwässern. Jede Verbindung wird bei Arbeitsdruck und Temperaturänderung auf Leckage geprüft, damit eine langsame Undichtigkeit nicht als Sensordrift erscheint.

Den Nullabgleich nur bei bekanntem Atmosphärenbezug ausführen

Ein kundenseitiger Nullabgleich ist nur gültig, wenn Prozessanschluss und atmosphärische Referenz nachweislich denselben Druck sehen. Ein geschlossenes Ventil, Restdruck oder ein blockierter Ventilationsweg speichern sonst einen falschen Offset. Ausführung und Korrekturgrenze werden eindeutig festgelegt.

Mit dem Nullwert werden Temperatur, Zeitpunkt und Betriebszustand gespeichert. Auch der unkorrigierte Offset bleibt als Langzeittrend erhalten. Eine wachsende Korrektur kann auf Verstopfung, Leckage oder Leiterplattenspannung hinweisen und sollte nicht durch häufiges Nachnullen verborgen werden.

Filtern, ohne das relevante Ereignis zu löschen

Gebläse, Pumpen und Ventile erzeugen Pulsationen. Eine Anzeige kann gemittelt werden, während Schutz und Regelung einen schnelleren Datenpfad benötigen. Die Reaktionszeit umfasst Schlauch, Wandlung, Statusabfrage, Digitalfilter und Kommunikation.

Alarme erhalten Hysterese und Bestätigungszeit, während Rohdaten oder leicht gefilterte Werte für Diagnose erhalten bleiben. Zu starke Glättung kann eine kurze Blockade oder einen abgezogenen Schlauch verdecken. Anstieg und Abfall werden getrennt getestet.

Die Umgebungsreferenz so streng wie den Prozessweg prüfen

Das fertige Gerät wird in ruhender Luft, gerichteter Strömung und bei wechselndem Atmosphärendruck geprüft. Ein Ventilationsweg nahe Lüfter oder Gehäusespalt kann dynamischen Druck aufnehmen und einen falschen Relativwert erzeugen. Staub, Feuchte, Spritzwasser und Kondensaterholung gehören zur Prüfung der Schutzmembran.

Bei Einbau in einen weiteren Schaltschrank ist zu entscheiden, ob Schrankluft oder Raumluft die Referenz bildet. Der Ventilationsweg folgt dieser Entscheidung. Der Begriff Umgebung ist nur prüfbar, wenn das Bezugsvolumen benannt ist.

Anwendungen passend zum Ein-Port-Relativsensor wählen

Geeignet können kleine Drücke über Raumluft, Haushaltsgeräte mit Niederdruck, Tankkopfdruck gegenüber der Einbauumgebung und Luftwiderstand gegenüber derselben Umgebung sein. Medium, Bereich, Sicherheit und Reaktion werden jeweils separat qualifiziert.

Ein geschlossener Filter mit zwei Leitungen, zwei voneinander getrennte medizinische Kreise oder ein Durchflusselement mit isoliertem Ein- und Ausgang benötigen in der Regel einen Zwei-Port-Differenzsensor. Der Anschluss nur einer Seite an diesen MPRLS erfasst die zweite Leitung nicht.

Exakte Identität und Ersatzrisiko kontrollieren

Stückliste und Wareneingang führen MPRLS0001PG00001C vollständig. Geprüft werden langer Anschluss, Silikongel, 0 bis 1 psi Relativdruck, I2C 0x18, Funktion C und Sensor ohne Auswerteplatine. Ähnliche MPR-Nummern können Anschluss, Gel, Referenzart, Bereich, Adresse oder Schnittstelle ändern.

Ein Zwei-Port-Differenzsensor ist eine Systemänderung mit neuer Verschlauchung, Gehäuseausführung, Kalibrierung und Software. Eine absolute MPR-Variante nutzt eine interne Vakuumreferenz und kann dieses Relativdruckmodell ebenfalls nicht unverändert ersetzen.

Den MPRLS-Entwurf abschließen

Vor Freigabe werden ein Prozessschlauch, definierter Atmosphärenweg, 5 × 5 mm große Landefläche, Freiraum am langen Anschluss, Zugentlastung, Medienverträglichkeit, 0 bis 1 psi Bereich, 5 psi Überdruck, 10 psi Berstdruck, Abblockung und 1,8 bis 3,6 V geprüft.

Danach folgen Adresse 0x18, Messbefehl 0xAA, Statusauswertung, Funktion C, gültige Nullbedingungen, Schlauchantwort, Ventilationsverhalten, Temperaturgradient und Gesamtgenauigkeit. Der MPRLS0001PG00001C misst kleine Druckunterschiede zur Atmosphäre, darf aber nicht als Sensor für zwei Prozessleitungen beschrieben oder verschlaucht werden.
