Wie eine Ferritperle Versorgungsrauschen zähmt

Eine Ferritperle ist keine kleine Induktivität, die man irgendwo in eine verrauschte Versorgung setzt. Sie ist ein verlustbehaftetes Hochfrequenz-Bauteil an einer Grenze: Gleichstrom soll passieren, Störenergie soll gedämpft werden, und die Kondensatoren hinter der Perle müssen den schnellen Laststrom liefern.

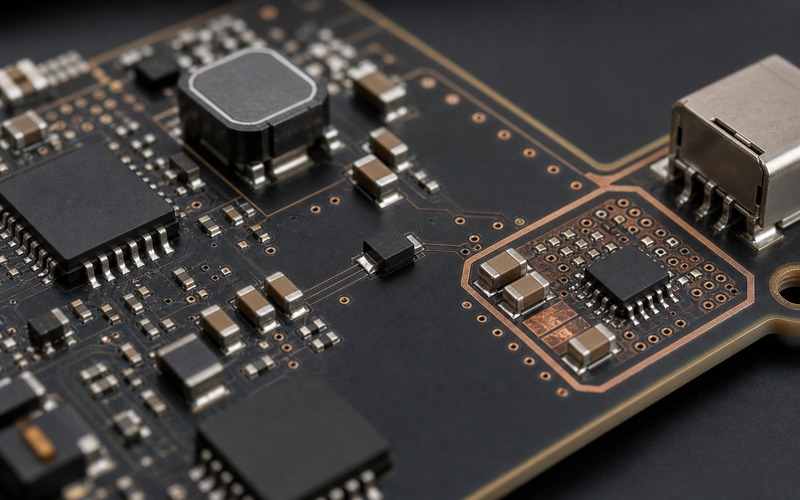

Auf einer AI- oder Sensorplatine sitzt die Perle oft zwischen Schaltregler und analoger Insel, zwischen digitaler Versorgung und Kamera- oder RF-Bereich oder nahe einer Versorgungsleitung am Steckverbinder. Entscheidend sind Geräuschquelle, geschützter Verbraucher, Rückstrompfad und lokale Kapazität.

Die Perle als Grenzbauteil behandeln

Die Perle gehört an eine Grenze. Auf einer Seite liegt die Störquelle oder die gemeinsame Versorgung, auf der anderen Seite der Bereich, der eine ruhigere Spannung braucht. In der Mitte einer langen gemeinsamen Leiterbahn kann Störenergie über Ebene, Massepfad, Nachbarsignale oder parasitäre Kapazität umgehen.

Auf der geschützten Seite braucht es lokale Kondensatoren. Ohne diese Kondensatoren muss schneller Laststrom durch die Perle fließen, genau in dem Moment, in dem Impedanz stört. Die Perle isoliert hohe Frequenzen, die Kondensatoren liefern kurze Strombewegungen.

Die Störquelle sollte benannt werden. Ein Schaltregler, ein Motortreiber, ein RF-Burst und eine digitale Hilfsschiene stellen unterschiedliche Anforderungen an Frequenzband und Verlust.

Die Impedanzkurve statt eines Einzelwerts lesen

Ein Impedanzwert bei einer einzelnen Frequenz ist nur ein Etikett. Die ganze Kurve zeigt, wo die Perle verlustbehaftet wirkt, wo sie induktiv erscheint und wo parasitäre Kapazität das Verhalten ändert.

Das Zielfrequenzband sollte aus Messung, Schaltfrequenz und Oberwellenbereich kommen. Eine hohe Katalogimpedanz außerhalb dieses Bereichs hilft wenig. Eine niedrigere Kennzahl kann besser passen, wenn die Verlustzone im realen Störband liegt.

Perle und Ausgangskondensator bilden ein Filter. Dieses Filter kann schwingen, wenn Impedanz, Kapazität und Quellenimpedanz eine scharfe Spitze erzeugen. Dämpfung kann aus ESR, Ferritverlust oder einer anderen Kombination kommen.

Gleichstrom verändert die Wirkung

Ferritmaterial reagiert auf Gleichstromvormagnetisierung. Steigt der Strom, kann die wirksame Impedanz sinken. Die Auswahl muss den realen Betriebsstrom und kurze Stromspitzen einbeziehen.

Die Stromangabe ist mit Temperatur und Lastprofil zu prüfen. Eine analoge Kleinversorgung sieht andere Ströme als ein Kameramodul, eine RF-Stufe oder eine Prozessor-Teilschiene.

Gleichstromwiderstand erzeugt Spannungsabfall und Wärme. Eine Perle, die Störungen dämpft, ist trotzdem ungeeignet, wenn sie das Spannungsbudget oder die thermische Reserve zerstört.

Kondensatoren auf die ruhige Seite setzen

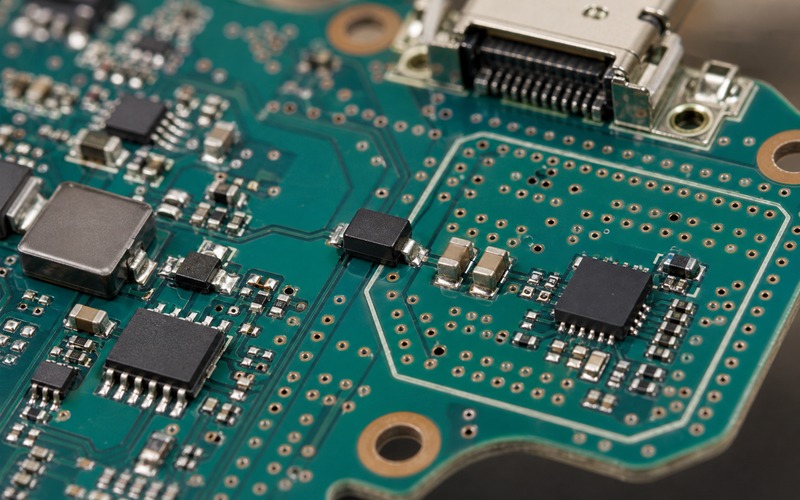

Der Kondensator hinter der Perle ist Teil der Funktion. Er liefert lokalen Strom und bestimmt zusammen mit der Perle die Filterantwort. Der erste Kondensator sollte nahe am geschützten Bereich sitzen und einen kurzen Rückstrompfad haben.

Ein häufiger Fehler ist eine Perle in Serie, während die Kondensatoren auf der Quellseite bleiben. Dann wird etwas leitungsgebundene Störung reduziert, aber der lokale Verbraucher bleibt bei schnellen Stromkanten schwach versorgt.

Kapazitätswert, Dielektrikum und Gehäuse müssen zum Frequenzband passen. Eine unüberlegte Reihe aus Kondensatoren mit niedrigem ESR kann eine neue Impedanzspitze erzeugen.

Reglerstabilität mitprüfen

Eine Perle hinter dem Regler verändert, was der Wandler als Last und Ausgangskapazität sieht. Je nach Feedbackpunkt und Kompensation können Erholung, Phasenreserve und Klingeln anders aussehen.

Liegt der Feedbackpunkt vor der Perle, kann die ruhige Insel einbrechen, obwohl der Regelpunkt gut aussieht. Liegt er hinter der Perle, wird die Perle Teil des Regelpfads.

Auch der Start zählt. Perle und nachgelagerte Kondensatoren können den lokalen Spannungsanstieg verzögern und die Sequenzierung oder den Neustart beeinflussen.

Layout gegen Umgehungspfade prüfen

Störenergie muss nicht durch die Perle gehen, wenn das Layout einen leichteren Weg bietet. Ebenenschlitze, gemeinsame Kupferflächen, nahe schnelle Signale, Steckverbinder-Schirme und gemeinsame Masseimpedanz können das Filter umgehen.

Die Perle sollte auf einem klaren seriellen Pfad liegen. Die geschützte Insel bleibt kompakt, und die Kondensatoren auf der ruhigen Seite erhalten ihren Rückstrom in demselben Bereich.

Soweit möglich, bleibt die Perle von Schaltknoten und Hochstromschleifen entfernt. Direkt neben einer Schaltfläche oder unter einer verrauschten Induktivität kann sie die Energie aufnehmen, die sie blockieren soll.

Ersatzgrenzen konservativ setzen

Ein Ersatzteil braucht mehr als Gehäusegröße und Impedanz bei einem Punkt. Zu prüfen sind Impedanzkurve, Gleichstrom, Impedanz unter Bias, Gleichstromwiderstand, Temperaturanstieg, Materialfamilie, Anschluss und freigegebene Serie.

Gleiche Baugröße und gleicher Kennwert können ein anderes Ferritmaterial verdecken. Dann verschieben sich Verlustspitze, Bias-Verhalten und Erwärmung.

Auch die Kondensatoren um die Perle gehören zur Freigabe. Eine Änderung von Wert, Spannungsklasse, Dielektrikum, Gehäuse oder Anzahl verschiebt die Filterantwort.

Prüfliste vor der Freigabe

Vor der Freigabe werden Störquelle, geschützter Verbraucher, Frequenzband, Impedanzkurve, Bias-Verhalten, Stromangabe, Gleichstromwiderstand, Spannungsabfall, Erwärmung, Kondensatorplatzierung, Dämpfung, Reglerstabilität, Start, Lastsprung, Rückstrompfad, Bauhöhe, Montageabstand und Ersatzliste geprüft.

Danach wird mit dem realen Lastprofil gemessen. Quellseite und ruhige Seite der Perle werden verglichen, ohne dass die Messschleife selbst ein neues Problem erzeugt.

Eine Ferritperle zähmt Versorgungsrauschen, wenn sie als verlustbehaftete Grenze ausgewählt und als Teil einer lokalen Versorgungsinsel platziert wird.
