Die Induktivität für einen Point-of-Load-Wandler auswählen

Die Induktivität in einem Point-of-Load-Wandler wird nicht über den Nennwert allein freigegeben. Sie bestimmt Stromanstieg, Ripple, Wärme, Streufeld und Ersatzteilgrenzen.

Zwei Bauteile mit gleichem Wert können sich bei Sättigung, DCR, Kernverlust, Temperaturanstieg, Bauhöhe und Anschlussgeometrie deutlich unterscheiden.

Mit dem realen Lastsprung beginnen

Prozessoren, FPGA-Schienen, Speicher und Funk-SoCs können ihre Last schnell ändern. Der Induktorstrom springt nicht sofort, deshalb teilen sich Stromrampe, Ausgangskapazität und Regelschleife die Antwort.

Ein höherer Wert senkt meist den Ripple, verlangsamt aber die Strombewegung. Ein niedrigerer Wert reagiert schneller, erhöht aber Spitzenstrom, Ripple, Verluste und Störanteile.

Stromangaben als Bedingung lesen

Der Katalogstrom ist nur mit seiner Testbedingung aussagekräftig. Temperaturanstiegsstrom und Sättigungsstrom beschreiben verschiedene Grenzen.

Mittlerer Laststrom und Spitzenstrom des Induktors werden getrennt geprüft. Hohe Eingangsspannung, niedrige Ausgangsspannung, Maximalstrom und hohe Umgebung können die strengste Kombination bilden.

Sättigung setzt die Fehlerkante

Sättigung verläuft nicht bei jedem Bauteil gleich. Manche Kerne verlieren langsam Induktivität, andere fallen nach einem Schwellwert stark ab.

Bei Sättigung steigen Ripple, Verlustleistung und Belastung der Kondensatoren. Ein digital wirkender Reset kann dann aus zu wenig magnetischer Reserve entstehen.

DCR, Kernverlust und Temperatur zusammen bewerten

DCR wandelt Laststrom in Wärme. Niedriger DCR verbessert Wirkungsgrad und Temperatur, verlangt aber häufig mehr Baugröße oder eine andere Wicklung.

Kernverlust steigt mit Ripple, Frequenz und Flusshub. Ein Bauteil mit niedrigem DCR kann trotzdem heiß werden, wenn das Kernmaterial nicht zum Arbeitspunkt passt.

Ripple verändert Kondensatoren und EMI

Der Induktorripple bestimmt einen Teil der RMS-Belastung der Ausgangskondensatoren und beeinflusst die Impedanzanforderung.

Geschirmte Induktivitäten reduzieren Streufeld, aber die Schirmwirkung hängt von Aufbau und Anschlüssen ab. Sensoren, RF, Takt und empfindliche Analogteile brauchen Abstand oder Prüfung.

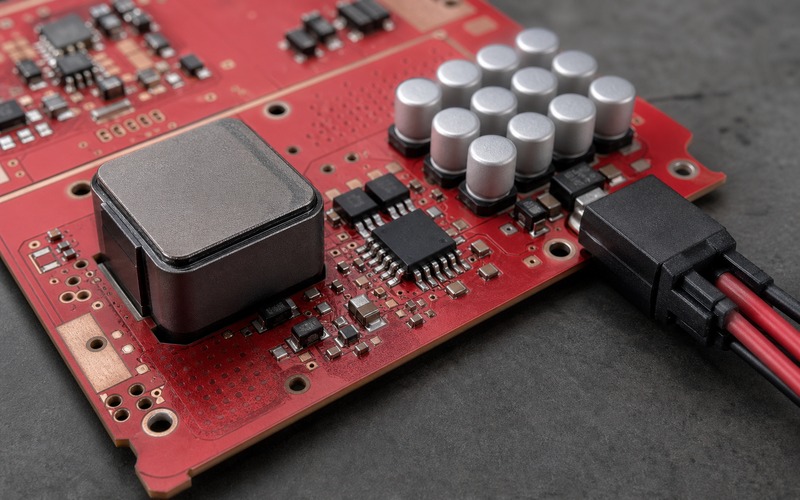

Gehäuse, Schirmung und Platzierung gehören zur Auswahl

Pads, Anschlüsse, Bauhöhe, Schirmkonstruktion und Körperform entscheiden über Montage, Wärme, Ersatzfähigkeit und mechanischen Freiraum.

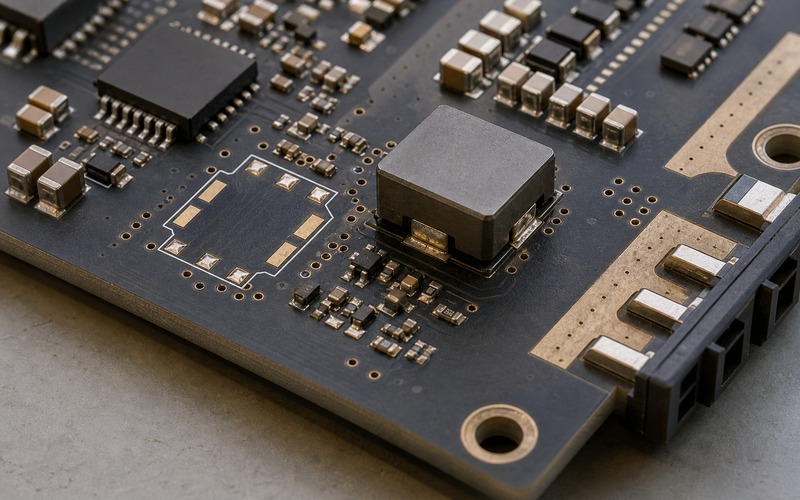

Der Strompfad von Regler über Induktor und Ausgangskondensatoren zur Last muss im Layout klar lesbar bleiben. Ein Randsteckverbinder soll zur realen Steckrichtung zeigen.

Klare Ersatzgrenzen für den Einkauf definieren

Eine Alternative wird nicht nur über Wert, Footprint und Strom geprüft. Toleranz, Sättigungskurve, Temperaturanstiegsstrom, DCR, Kernverlust, Frequenzeignung, Schirmung, Höhe, Lötbarkeit, Lebenszyklus und Herstellerreihe gehören in die Grenze.

Zweite Quellen werden im selben Wandler verglichen: Ripple, Transienten, Wirkungsgrad, Temperatur, Startverhalten, Strombegrenzung, Leichtlast, Geräusch und EMI.

Abschließende Prüfliste

Vor Freigabe werden Induktivität, Toleranz, Schaltfrequenz, Eingangs- und Ausgangsbereich, Ripple, Mittelstrom, Spitzenstrom, Sättigung, Temperaturanstieg, DCR, Kernverlust, Eigenwärme, Footprint, Höhe, Schirmung, Schaltknoten, Ausgangskondensatoren, thermisches Kupfer, magnetisch empfindliche Nachbarn, Geräusch und Ersatzgrenze geprüft.

Jeder Kandidat wird gegen die realen elektrischen, thermischen, mechanischen und beschaffungsseitigen Bedingungen geprüft, bevor die Leiterplatte in die Produktion geht.
