Wann passive Kühlung für einen KI-Beschleuniger nicht mehr reicht

Passive Kühlung versagt oft zuerst leise. Die Platine startet, der Accelerator antwortet, und ein kurzer Benchmark kann bestehen. Nach der Wärmesättigung sinkt der Takt, die Latenz steigt, und das Gehäuse entscheidet, wie viel Inferenz noch möglich ist.

Für den Accelerator zählt der Wärmepfad vom Silizium bis zur Luft. Verlustleistung, Gehäusepfad, thermische Schnittstelle, Kupferfläche, Kühlkörper, Gehäusetemperatur und Luftbewegung müssen zusammen betrachtet werden.

Mit Dauerleistung beginnen

Die erste Frage ist nicht, wie schnell der Accelerator für einen kurzen Test läuft. Entscheidend ist die Leistung, die die ausgelieferte Anwendung wiederholt und über längere Zeit abführt.

Spitzenleistung hilft bei elektrischen Reserven, Dauerleistung bestimmt die thermische Last. Ein passiver Kühlkörper kann einen kurzen Burst aufnehmen und später trotzdem sättigen.

Die Last muss beschrieben werden: Bildrate, Modellmix, Speicherbandbreite, Funkbetrieb, Anzeige und Schreibzugriffe ändern die Wärmebilanz.

Den Wärmepfad bis zur Luft verstehen

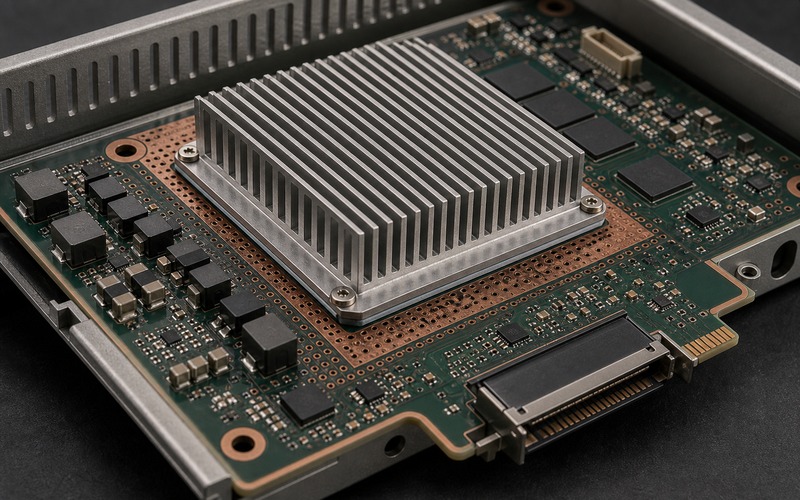

Wärme läuft vom Übergang durch das Package, die thermische Schnittstelle, den Heatspreader oder Kühlkörper und schließlich in die Luft. Jede Schicht bringt thermischen Widerstand.

Ein großer Kühlkörper hilft wenig, wenn der Kontakt schlecht ist. Ein dickes Pad füllt einen Spalt, kann aber den Widerstand erhöhen.

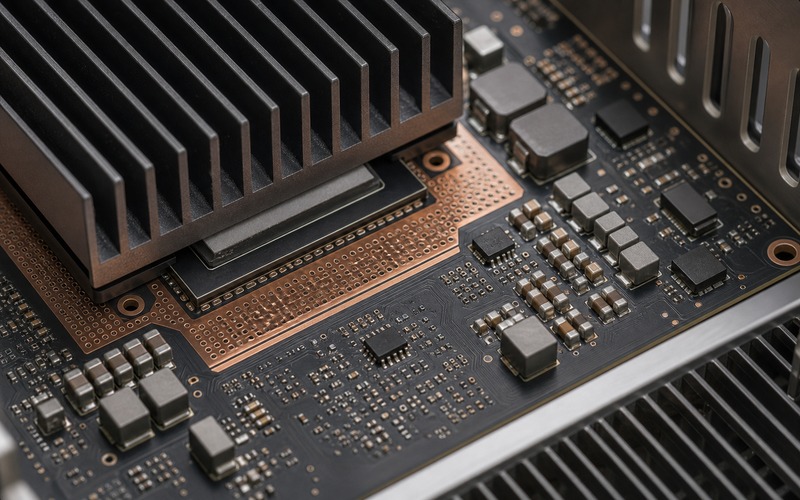

Wärmevias helfen nur, wenn sie an eine nutzbare Kupferfläche oder Metallstruktur angebunden sind. Sonst verlagern sie Wärme ohne klaren Austrittspfad.

Das Gehäuse früh prüfen

Natürliche Konvektion braucht Raum. Hohe Finnen in einer engen Box können Metall hinzufügen, ohne Luftbewegung zu erzeugen.

Die Einbaulage verändert das Ergebnis. Flach auf dem Tisch, senkrecht an der Wand, hinter einem Display oder in einem Schaltschrank entstehen unterschiedliche Luftwege.

Die Umgebungstemperatur setzt den Startpunkt. Ein Design im kühlen Raum kann in einem warmen Gehäuse oder unter Sonneneinfluss scheitern.

Thermische Drosselung als Warnsignal lesen

Throttling ist ein Designsignal. Wenn Takt, Spannung oder Latenz temperaturbedingt ausweichen, arbeitet das Produkt nicht mehr am geplanten Punkt.

Manche Systeme drosseln glatt, andere verletzen Zeitfenster von Kamera, Sensor, Netzwerk oder Regelkreis.

Logs helfen: Temperatursensor, Frequenzzustand, Lastzyklus und Schienenstrom zeigen, wie nah das System an der Grenze arbeitet.

Wenn der passive Weg zu groß wird

Ein größerer Kühlkörper ist nicht immer die nächste Antwort. Er erhöht Bauhöhe, Masse, Kosten, Befestigungskraft und Stoßlast.

Der mechanische Stack setzt Grenzen. Pad-Kompression, Schraubmoment, Leiterplattenbiegung, Planheit und Gehäusetoleranz bestimmen den Kontakt in der Serie.

Wenn das nötige Metallvolumen nicht in das Produkt passt, geht es um Architektur: niedrigere Leistung, Lastzyklus-Regelung, Wärmeleitung ins Gehäuse, natürliche Lüftung, Lüfter oder andere Platzierung.

Wie beim Kunden messen

Die thermische Qualifikation braucht reale Softwarelast, Gehäuse, Kabel, Einbaulage, Umgebung und Lastzyklus. Ein offener Deckel oder Laborluftstrom kann den Fehler verdecken.

Soak-Zeit ist wichtig. Passive Systeme speichern Wärme in Metall, Leiterplatte und Gehäuse. Ein Test endet erst sinnvoll, wenn die Temperaturkurve flach wird.

Die Messmethode gehört in den Bericht. Thermoelement, Infrarot und interne Sensoren haben unterschiedliche Fehlerquellen.

Grenzen für Kühlkörper und Interface setzen

Ein Ersatzkühlkörper braucht mehr als ähnliche Abmessungen. Zu prüfen sind Finnengeometrie, Basisdicke, Material, Oberfläche, Befestigung, Planheit, Pad-Dicke, Kompressionsbereich und Abstand zu Nachbarteilen.

Thermal Pads haben eigene Grenzen. Leitfähigkeit, Dicke und Kompression bestimmen gemeinsam das Ergebnis.

Befestigungsteile gehören zur Thermik. Clipkraft, Schrauben, Federn, Abstandshalter und Kleber ändern Kontaktwiderstand und Leiterplattenstress.

Checkliste vor der Freigabe

Vor der Freigabe werden Dauerleistung, Kurzzeitspitzenleistung, Lastzyklus, Übergangstemperaturgrenze, Gehäuse-Wärmepfad, thermische Schnittstelle, Druck, Kupferverteilung, Wärmevias, nahe Wärmequellen, Gehäuseabstand, Orientierung, Umgebung, Stabilisierungszeit, thermische Drosselung und Leistung bei Temperatur geprüft.

Wenn der nötige Kühlkörper den Bauraum füllt, Luft im Gehäuse steht, Toleranzen den Kontakt brechen oder warme Leistung unter die Anforderung fällt, reicht passive Kühlung nicht mehr.

Eine passive Lösung ist erst bereit, wenn Wärmepfad, Mechanik und reale Last gemeinsam belegt sind.
