TPS65131RGER wenn eine Platine eine positive und eine negative Versorgungsschiene braucht

7/5/2026 8:09:00 PM

TPS65131RGER wenn eine Platine eine positive und eine negative Versorgungsschiene braucht

Eine Leiterplatte braucht positive und negative Versorgungsschienen, wenn ein Analogsignal, eine Display-Vorspannung, eine Sensorstufe oder eine Operationsverstärkerstufe beidseitig um Masse arbeiten muss.

TPS65131RGER sollte als Split-Rail-System bewertet werden: Eingang, zwei Ausgänge, Sequenzierung, Rauschen, Wärme, Gehäuse und Ersatzteilgrenzen gehören zusammen.

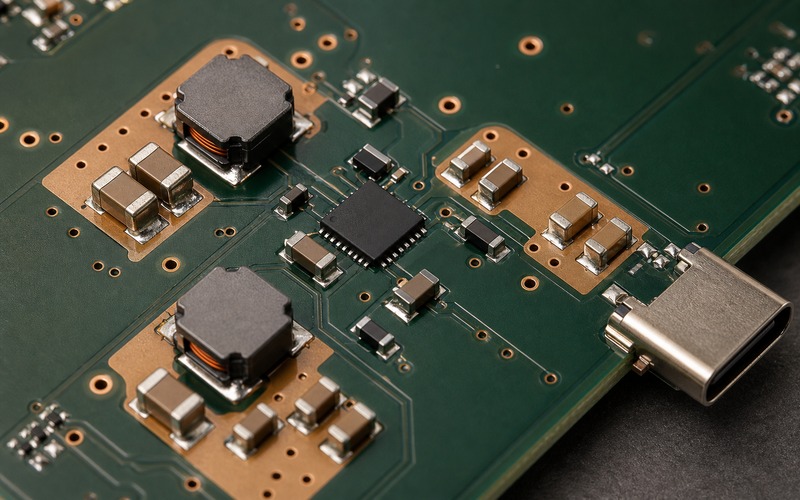

Split-Rail-DC-DC-Bereich auf einer Leiterplatte mit zwei abgeschirmten Induktivitäten, getrennten Kondensatorgruppen, breiten Kupferflächen, thermischen Vias und einem nach außen gerichteten Leiterplattenstecker
Eine Split-Rail-Versorgung besteht aus zwei Leistungspfaden in einem kompakten Leiterplattenbereich, mit getrennten Kondensatorinseln und kontrollierten Stromschleifen

Mit der Schaltung beginnen, die beide Schienen braucht

Zweifach versorgte Verstärker, Sensorbrücken, LCD-Bias-Schaltungen und Analogausgänge haben unterschiedliche Anforderungen an Genauigkeit, Strom und Rauschen.

Positive und negative Schiene brauchen eigene Zielspannung, Normalstrom, Spitzenstrom, Temperaturbedingung und Startlast.

Zuerst die Eingangsquelle prüfen

Der Eingang von 2.7 V bis 5.5 V passt zu Batterie, 3.3 V und 5 V, doch positiver Boost und negativer Inverter ziehen Energie aus derselben Quelle.

Eingangskondensatoren, Quellimpedanz, Kabel und vorgelagerte Regler beeinflussen Erholung und Start beider Ausgänge.

Positive und negative Ausgänge getrennt freigeben

Der positive Ausgang ist ein Boost-Pfad, der negative Ausgang ein invertierender Buck-Boost-Pfad. Stromfluss, Diodenbelastung, Kondensatorstress und Rauschen sind verschieden.

Die Freigabe sollte Spannung, Ripple, Lastsprung, Schutzreserve, Messpunkt und Einschaltbeziehung pro Schiene enthalten.

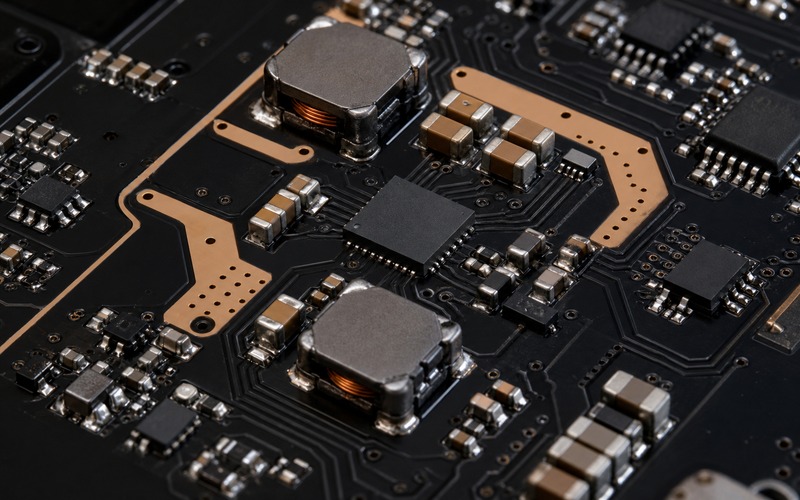

Nahaufnahme eines Split-Rail-Wandlers mit gespiegelten Schaltstromschleifen, zwei Induktivitäten, Keramikkondensatoren, thermischen Vias und geschützter Analogführung
Die Detailansicht macht zwei Schaltstromschleifen, Kondensatorplatzierung und Analogrouting sichtbar

Rauschen zuerst mit Layout reduzieren

Hohe di/dt-Schleifen müssen kurz bleiben, Schaltknoten klein, Eingangskondensatoren dicht am IC und Analogsignale fern von lauter Kupferfläche.

Filter oder Nachregler können helfen, müssen aber mit Stabilität, Lastsprung und Startverhalten geprüft werden.

Induktivitäten, Dioden und Kondensatoren gemeinsam freigeben

Induktivitäten brauchen Prüfung von Wert, Sättigungsstrom, DCR, Verlust, Temperatur, Höhe und Magnetfeldlage.

Dioden und Kondensatoren werden mit Spannung, Strom, Temperatur, effektiver Kapazität, Polarität und Bauform bewertet.

Abschlussprüfung

Vor der Freigabe werden Suffix, RGE-Gehäuse, Eingangsquelle, positive und negative Spannung, Last je Schiene, Stromlimit, Enable-Folge, Kondensatoren, Induktivitäten, Dioden, Widerstände, Ripple, Lastsprung, Start, Temperatur, Schutzreaktion und Messpunkte geprüft.

TPS65131RGER ist passend, wenn beide Schienen auf der realen Leiterplatte mit der realen Last nachweisbar stabil arbeiten.
