LM22676MRX-ADJ/NOPB für eine Board-Level-Abwärtsversorgung von Rechenmodulen

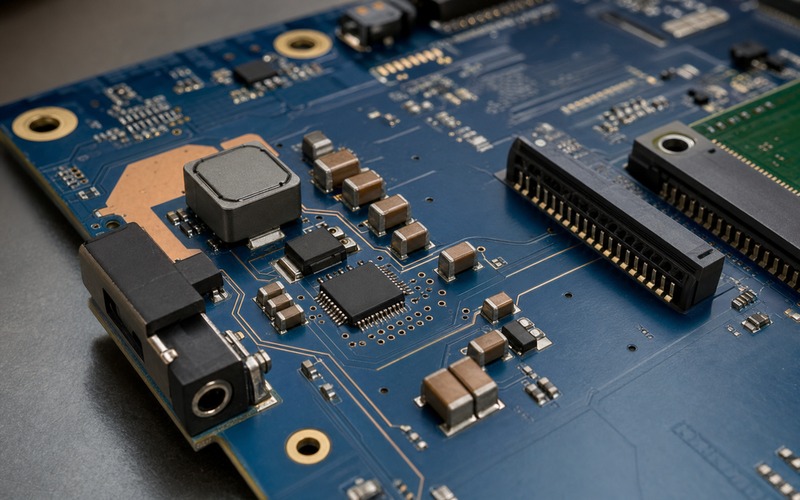

LM22676MRX-ADJ/NOPB passt, wenn eine Trägerplatine aus 12 V, 24 V oder einer ähnlichen Zwischenversorgung eine lokale Hilfsschiene erzeugen soll. Es ist kein Hochstrom-Core-VRM, sondern ein Board-Level-buck für Modulhilfsfunktionen, I/O, Schnittstellen und kleinere Lasten.

Vor der Bauteilfreigabe müssen Eingangsschiene, Zielspannung, Dauerlast, Startlast, Spitzenlast und Temperaturbereich feststehen. Überspannungsschutz, Verpolschutz, Sicherung oder eFuse gehören in die Eingangsbewertung.

Die einstellbare Version über die Rückkopplung prüfen

Die ADJ-Version setzt die Ausgangsspannung über einen Teiler. Teilerwerte, Messpunkt und Rückkopplungsführung sind damit Teil der Reglerschaltung.

Die Rückkopplung bleibt kurz und ruhig. Sie darf nicht neben Schaltknoten, Induktivitätskupfer oder gepulsten Rückströmen geführt werden.

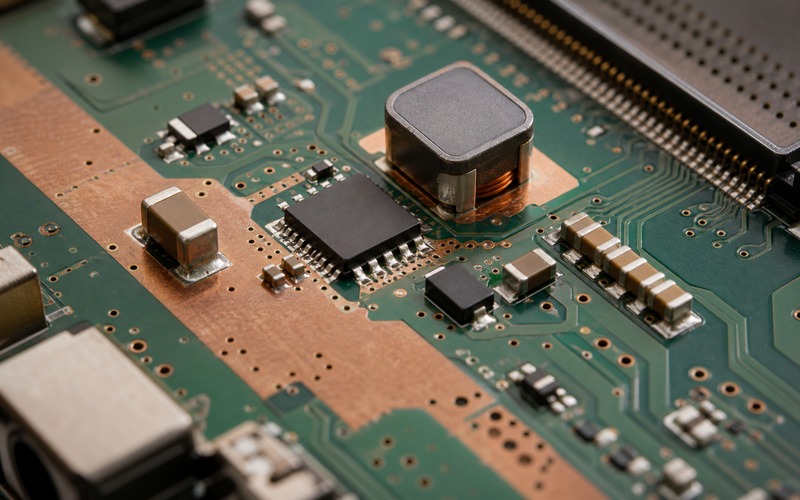

Induktivität und Diode mitbewerten

Die externe Induktivität wird nach Wert, Sättigungsstrom, DCR, Erwärmung, Baugröße und Schirmung ausgewählt.

Die Diode beeinflusst Wirkungsgrad und Temperatur. Strom, Sperrspannung, Durchlassspannung, Gehäuse und Erholverhalten müssen zur Reglerstufe passen.

Kondensatoren bestimmen die sichtbare Ruhe der Schiene

Eingangskondensatoren müssen gepulsten Strom lokal halten und dicht an Eingang und Masse liegen.

Ausgangskondensatoren werden am Lastverhalten geprüft. Steckverbinder, Engstellen in Kupferflächen und Vias zählen zur Impedanz.

Enable und UVLO legen den Start fest

Ein präziser Enable-Pin und ein einstellbares UVLO definieren, wann die Schiene starten darf.

Schnelles Einstecken, langsame Rampe, Brownout, Wiederanlauf und Start mit angeschlossener Last müssen gemessen werden.

Thermische Reserve entsteht auf der Platine

Die 3-Angabe zählt nur mit dem konkreten Gehäuse, Kupfer, Luftstrom und Gehäuse des Produkts.

Regler, Diode, Induktivität und Eingangskondensatoren werden nach Wärmegleichgewicht gemessen.

Störverhalten früh einplanen

500 kHz Schaltfrequenz kann über heiße Schleifen, Massepfade und Eingangskabel Kameras, Funk, ADCs, Audio oder Ethernet-PHYs stören.

Footprints für Snubber, Eingangsdämpfung, Ferrit oder alternative Kondensatoren sollten auf der ersten Platine vorgesehen werden.

Die vollständige Bestellidentität sichern

LM22676MRX-ADJ/NOPB darf nicht auf LM22676 verkürzt werden. OPN, Gehäuse, einstellbare Version und Suffix müssen in Schaltplan, Stückliste und Bestellung stehen.

Ein Ersatzteil bleibt unfreigegeben, bis Lastsprung, Thermik, Start, EMV und Montage geprüft sind.
