TPS546B24A in einer mehrphasigen Versorgung für einen Hochstrom-Core
TPS546B24A in einer mehrphasigen Versorgung für einen Hochstrom-Core
TPS546B24A gehört in die Prüfung einer Hochstrom-Core-Schiene und nicht in eine isolierte Reglerauswahl.
TI beschreibt den Baustein als stapelbaren synchronen 20-A-Buck-Wandler für 2,95 V bis 18 V mit pin-strapping und PMBus.

Vom Core-Rail rückwärts arbeiten
Spannung, zulässiger Einbruch, Spitzenstrom, Lastsprung, Sequenz und Sense-Punkt werden zuerst aus der Last abgeleitet.
Eine zu weit entfernte Phase kann im Schaltplan passen und auf der Leiterplatte dennoch zu viel Kupferverlust erzeugen.

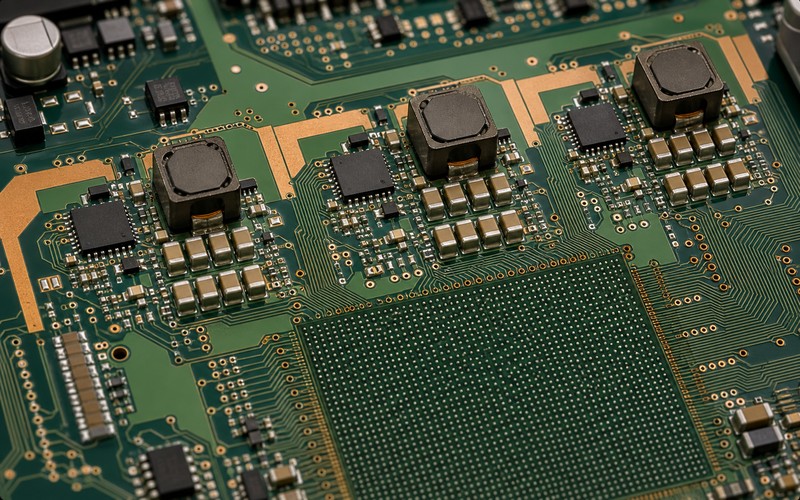

Stacking als Stromaufteilung prüfen
Bei mehreren Reglern müssen Eingangsweg, Ausgangskupfer, Induktortemperatur und Sense-Routing vergleichbar sein.
Optische Symmetrie reicht nicht; der reale Strom- und Wärmepfad jeder Phase zählt.
pin-strapping und PMBus abstimmen
Widerstandswerte, PMBus-Standards, Firmware-Schreibzugriffe und Produktionstest müssen dieselbe Einstellung abbilden.
Ändert Firmware die Versorgung, braucht die Schiene einen Regressionstest.

Remote Sense an der Last abnehmen
Der Sense-Punkt gehört an die Lastseite der Schiene, nicht an einen bequemen Kondensator neben dem Regler.
Die Sense-Leitungen brauchen Abstand zu Schaltknoten und gepulsten Rückströmen sowie klare Messpunkte.

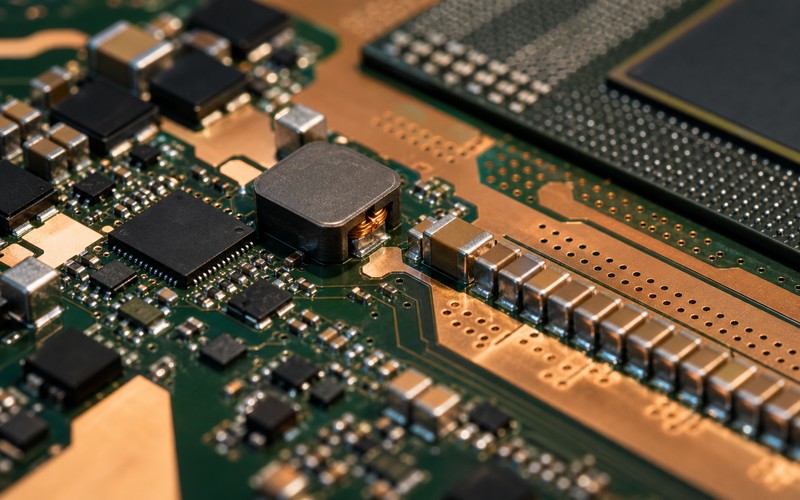

Externe Bauteile bestimmen den Lastsprung
TPS546B24A braucht externe Induktivitäten und Kondensatoren; diese Bauteile und das Layout bestimmen das reale Verhalten.
Induktorsättigung, DCR, Temperaturanstieg und die effektive MLCC-Kapazität unter DC-Bias müssen geprüft werden.
Abschlussprüfung
Vor der Freigabe werden OPN, Eingangsspannung, Zielschiene, Phasenzahl, Lastprofil, Induktivität, Kondensatoren, PMBus-Adresse, Hardwarevorgaben, Firmware, Sense-Punkt, Fehlerverhalten, Wärmepfad und Alternativen festgelegt.
TPS546B24A passt, wenn Phasenplatzierung, Sense-Routing, Thermik, Konfiguration und Testzugang belegbar sind.
