TDM22545DXUMA1 als kompakte Leistungsstufe mit integrierter Induktivität

TDM22545DXUMA1 wird nicht nur über den Stromwert bewertet, sondern über die Integration von Leistungsstufe und Induktivität in einem dichten Modul.

Die Auswahl prüft Controller-Anbindung, Kondensatorplatzierung, Wärmepfad, Montage, Telemetriesignale und Ersatzteilgrenzen zusammen.

Das Modul als Systembauteil lesen

Trotz hoher Integration müssen PWM-Controller, Phasenführung, Fehlersignale und Sequenzierung passen.

Neben dem Stromwert gehören Höhe, Landmuster, Wärmepfad und Steuerschnittstelle in die Freigabe.

Die integrierte Induktivität verändert das Layout

Wenn die Induktivität im Gehäuse liegt, lassen sich Wert, Drehung oder Bauhöhe später nicht frei ändern.

Der Vorteil liegt in einem kompakten Schaltkreis nahe an einer hohen Last.

Kondensatoren nach dem Strompfad platzieren

Interne Entkopplung ersetzt nicht die externen Eingangs- und Ausgangskondensatoren des Produkts.

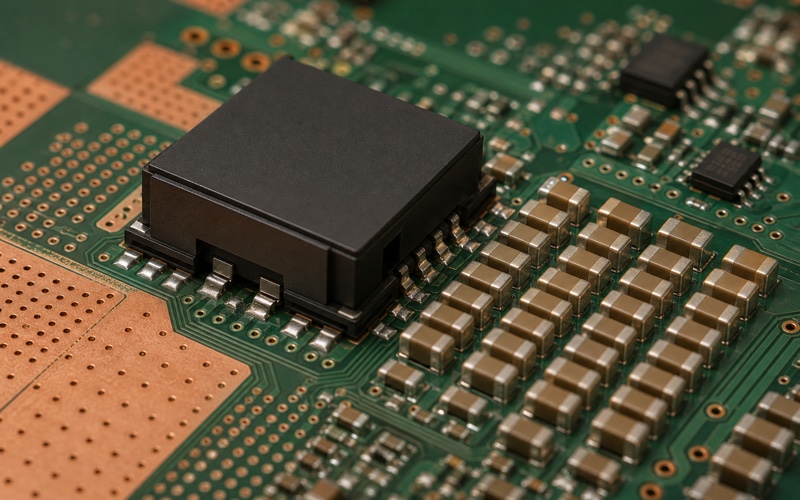

Eingangskondensatoren gehören an den Stromeintritt, Ausgangskondensatoren an den lastnahen Pfad mit sauberer Rückführung.

Thermik ist Teil der elektrischen Freigabe

Hoher Strom in einem kleinen Gehäuse beeinflusst Verluste, Stromteilung, Schutzschwellen und Lebensdauer.

Der Lastsprung muss mit warmem Board, realem Kupferaufbau, Kühlung und Gehäuse geprüft werden.

Ersatzteile nicht über die Form freigeben

Interne Induktivität, Strompfad, Telemetrie, Pinbelegung und externes Netzwerk können sich stark unterscheiden.

Ein Ersatzteil braucht eine Board-Variante mit eigener Prüfung statt einer lockeren Freigabe nach Kategorie.

Abschließende Prüfung

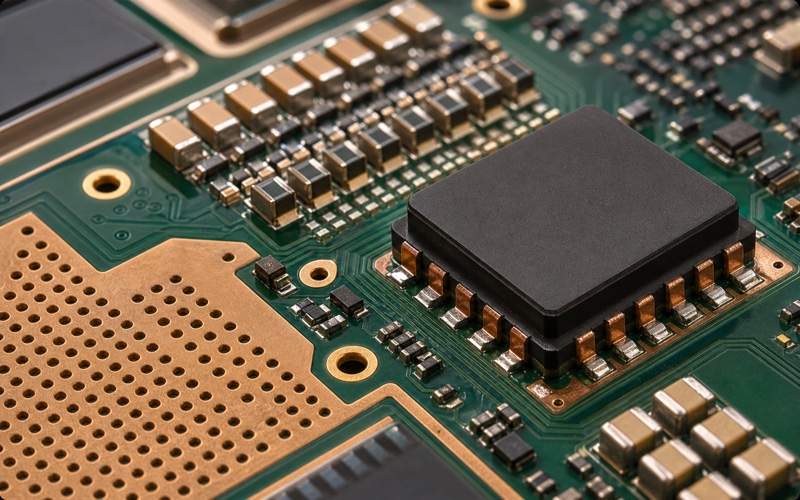

Vor Freigabe zählen OPN, Gehäuse, Eingangsspannung, Zielschiene, Lastprofil, Controller, Kondensatoren, thermische Vias, Montageprüfung, Telemetrie, Fehlerverhalten und Warmmessung.

TDM22545DXUMA1 passt, wenn Dichte ein echtes Ziel ist und Wärme, Montage und Liefergrenzen mit Nachweisen abgedeckt sind.
