Weitbereichseingang für eine Edge-Box
Ein Weitbereichseingang soll eine Edge-Box an 12-V-Adaptern, 24-V-Schaltschränken, Fahrzeugrails, Batterien oder langen Feldleitungen betreiben. Entscheidend ist nicht nur der Bereich auf dem Etikett, sondern die gesamte Eingangskette.

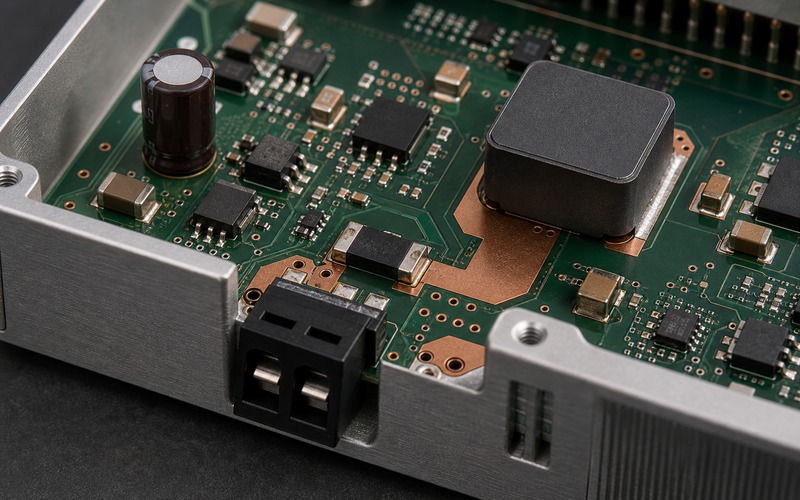

Eingangsklemme, TVS, Sicherung oder eFuse, Verpolschutz-MOSFET, Strommessung, Induktor, Kondensatoren und Kupferfläche bilden ein gemeinsames System.
Inhalt
- Eingangsbereich festlegen
- Anschluss an die Gehäusekante setzen
- Schutz als Kette wählen
- Buck-Stufe an Randbedingungen prüfen
- Dips, Einschaltstrom und Neustart planen
- Wärme und Störungen begrenzen
- Ersatzteile nach Funktion freigeben
- Freigabe-Checkliste
Eingangsbereich festlegen
Normaler Arbeitsbereich, absoluter Bereich und Überlebensbereich bei Fehlern sollten getrennt beschrieben werden. Betrieb, Kurzzeit-Überspannung und Surge-Schutz sind verschiedene Prüfungen.
Bei niedriger Eingangsspannung steigt der Strom. Stecker, Schutzpfad, MOSFET, Induktor und Kupfer müssen an diesem Arbeitspunkt geprüft werden.
Anschluss an die Gehäusekante setzen

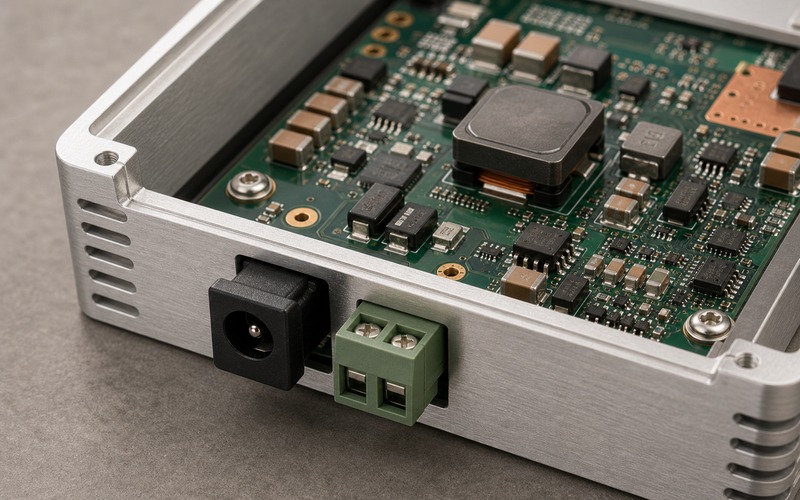

DC-Buchse, steckbare Klemme, Rundstecker oder Kabelbaum unterscheiden sich bei Strom, Verriegelung, Polarität und Service. Der Anschluss soll zur Außenseite des Gehäuses zeigen.
Prüfung mit realem Gegenstecker, Verriegelung, Kabeltülle, Fingerzugang und Gehäuseöffnung verhindert Biegeradius- und Montageprobleme.
Schutz als Kette wählen
Eine Sicherung begrenzt Energie, eine TVS-Diode klemmt schnelle Impulse, der Verpolschutz stoppt falsche Polarität, eine eFuse ergänzt Stromlimit und Softstart.
Die TVS muss zur höchsten normalen Eingangsspannung, zum Surge-Puls und zur Toleranz der Folgestufe passen. Die Leiterbahn vom Stecker zur TVS sollte kurz sein.
Buck-Stufe an Randbedingungen prüfen
Regler, Induktor, Schalter, Messpfad und Kondensatoren müssen über den ganzen Eingangsbereich geprüft werden. Hohe Eingangsspannung erhöht Schaltverluste, niedrige Eingangsspannung erhöht Strom.
Beim Induktor zählen Sättigungsstrom, RMS-Strom, Gleichstromwiderstand, Kernverlust, Schirmung und Temperaturanstieg.
Dips, Einschaltstrom und Neustart planen
Lange Leitungen, Fahrzeugstart oder andere Lasten können die Eingangsspannung absenken. Das Produkt muss definieren, ob es weiterläuft, kontrolliert stoppt oder neu startet.
Hold-up-Kapazität hilft bei kurzen Dips, erhöht aber den Einschaltstrom. Softstart oder eFuse müssen kalt, warm und mit Last starten.
Wärme und Störungen begrenzen
Der Eingang sitzt oft an der Gehäusekante. Sicherung, MOSFET, eFuse, Diode, Induktor und Regler können dort Wärme bündeln.
Schaltknoten, Eingangsripple und Surge-Rückstrom sollten von Kamera, Sensoren, Ethernet, USB, Audio und Funkmodulen ferngehalten werden.
Ersatzteile nach Funktion freigeben
Gleiche Spannung und gleiches Gehäuse reichen nicht. TVS-Kennlinie, MOSFET-Verlust, eFuse-Verhalten, Induktorverlust und Kapazität unter Bias können abweichen.
Ersatzfreigaben brauchen Prüfungen für Verpolung, Surge, Kurzschluss, Hot-Plug, Lastsprung, Temperatur, EMI und Startverhalten.
Freigabe-Checkliste
Vor der Freigabe werden Eingangsbereich, Anschlussrichtung, Schutz, Surge, Buck-Stufe, Induktor, Kondensatoren, Kupfer, Wärme, Hold-up, Start und Störungen gemeinsam geprüft.
Die Eingangsstufe ist bereit, wenn sie die definierte Last über den Bereich betreibt, Fehlerfälle übersteht, warm startet und zulässige Ersatzteile mit Tests beschreibt.
