Die Versorgungsschiene bei plötzlicher Last eines KI-Beschleunigers stabil halten
Die Versorgungsschiene bei plötzlicher Last eines KI-Beschleunigers stabil halten
Die Versorgung eines KI-Beschleunigers kann im Leerlauf sauber wirken und beim Start eines Modells dennoch einbrechen oder überschwingen.
Die Prüfung trennt Lastsprung, Ausgangskondensatoren, Reglerantwort, Messpunkt, Eingangspfad, Wärmereserve und Ersatzteiltest.
Den echten Lastsprung definieren
Der Mittelstrom beschreibt die Wärme, der Lastsprung beschreibt das Risiko für die Spannungsschiene.
Leerlaufstrom, Sprungstrom, Anstiegszeit, zulässiger Einbruch, Überschwingen, Erholzeit und gleichzeitig schaltende Schienen gehören in die Vorgabe.
Stromnennwert und Transientenverhalten trennen
Der Stromnennwert eines Reglers garantiert keine stabile Spannung während einer schnellen Laständerung.
Regelverfahren, Schaltfrequenz, Kompensation, Induktivitätswert, Strombegrenzung und Messbedingungen müssen zusammen geprüft werden.

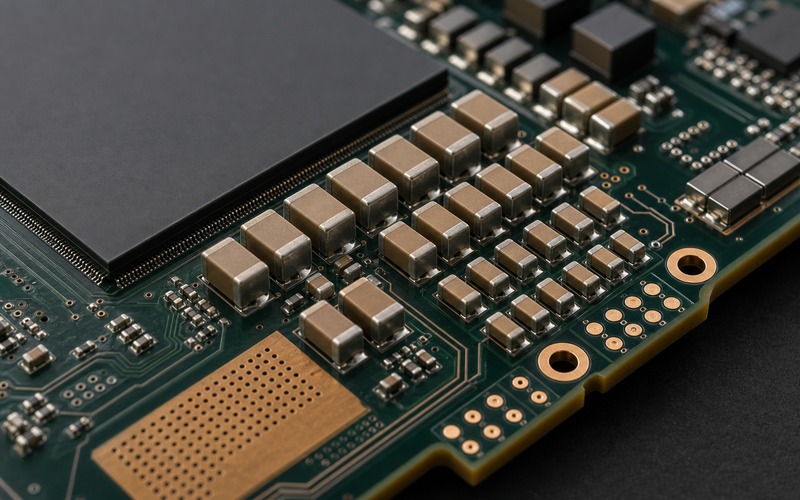

Die erste Ladung lastnah platzieren
Die Ausgangskondensatoren liefern den ersten Teil des Lastsprungs, bevor die Regelschleife nachführt.
Effektive Kapazität hängt von DC-Bias, Temperatur, Baugröße und Dielektrikum ab und darf nicht nur aus dem Nennwert gelesen werden.

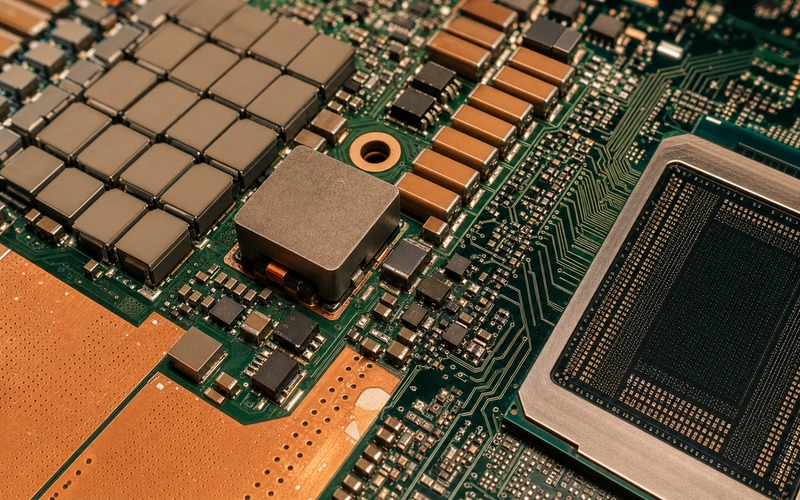

Induktivität und Leistungsstufe formen die Erholung
Induktivitätswert, Sättigungsstrom, DCR, Temperaturanstieg und akustisches Verhalten verändern den Stromanstieg.
Ein Modul mit integrierter Induktivität spart Schleifenfläche, braucht aber weiterhin passende Ausgangskondensatoren, Wärmepfad und Eingangspuffer.
Feedback am echten Lastpunkt messen
Lokales Feedback sieht den Reglerausgang, Remote Sense kann die Spannung näher an der Last erfassen.
Die Abnahme sollte nahe am KI-Beschleuniger messen, nicht nur neben dem Regler.
Abschließende Prüfung
Vor Freigabe zählen Lastsprung, Einbruch, Überschwingen, Regelverfahren, Induktorsättigung, effektive Kapazität, Platzierung, Sense-Punkt, Eingangspuffer, Quellenimpedanz, Stromlimit, Sequenz, Temperaturanstieg und Ersatzteiltest.
Die Schiene ist freigabereif, wenn sie mit realer Last, warmem Board, Eingangstoleranz und allen freigegebenen Bauteilkombinationen besteht.
