Vom Entwicklungsboard zur lieferfähigen Leiterplatte
Ein Entwicklungsboard beweist eine Schaltung schnell. Eine lieferfähige Leiterplatte muss Einbau, Kabel, Gehäuse, Test, Beschaffung und Service überstehen.
Der Prototyp kann Modell, Sensor und Datenlink zeigen. Die Produktplatine braucht feste Kabelwege, Eingangsschutz, Debug-Zugang, Montage, Wärmeführung, Prüfpunkte und freigegebene Alternativen.
Inhalt
- Machbarkeitsnachweis vom Produkt trennen
- Lose Schnittstellen zu Produkt-I/O machen
- Laborversorgung durch definierten Eingang ersetzen
- Debug behalten, Prototyp-Gewohnheiten entfernen
- Mechanischen Aufbau neu prüfen
- Leistung in wiederholbare Tests überführen
- BOM für Beschaffung und Montage auslegen
- Freigabe-Checkliste
Machbarkeitsnachweis vom Produkt trennen
Zuerst wird festgehalten, welche Funktion der Prototyp bewiesen hat und welche Produktbedingungen fehlen. Last, Speicher, Kamera, Sensor und Funkzustand werden klar beschrieben.
Der Labortisch verbirgt viele Risiken: saubere Versorgung, kurze Kabel, offene Luft, manuelle Bedienung und keine Zugkraft am Anschluss.
Lose Schnittstellen zu Produkt-I/O machen
Jumper, Stiftleisten und Adapter sind gut für Bring-up, aber nicht für eine Lieferplatine. Das Produkt braucht festen Steckertyp, Richtung, Verriegelung, Pinout und Schutz.

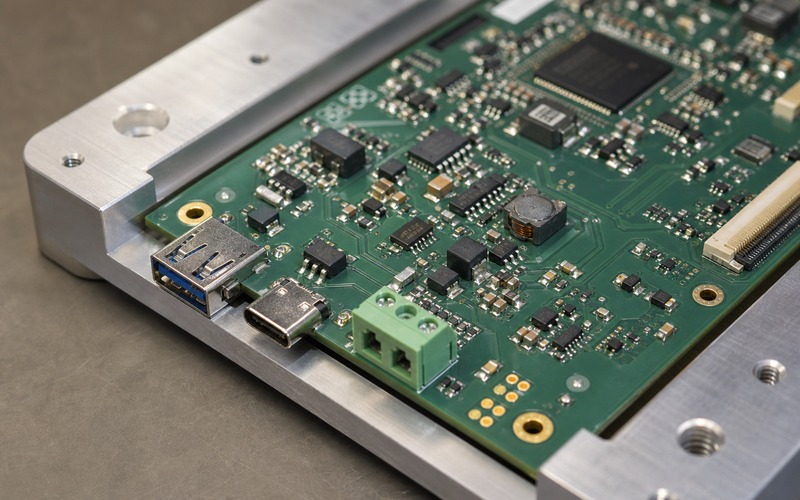

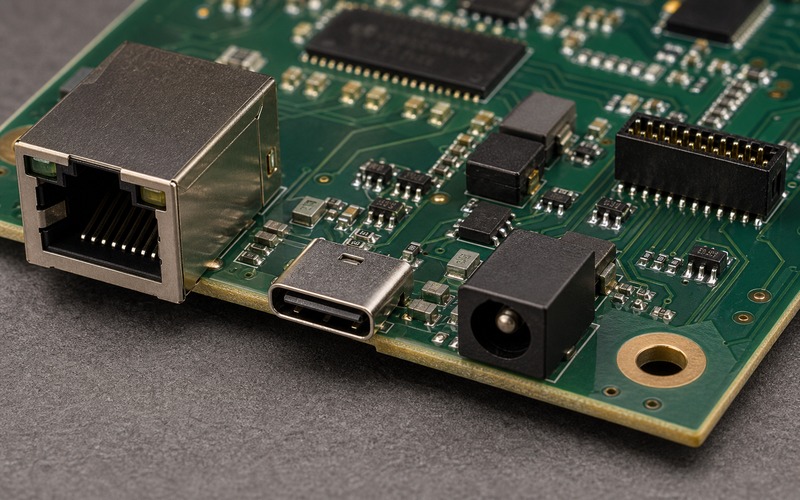

USB, Ethernet, Strom, Antenne und Sensoranschlüsse zeigen zur Gehäuseaußenseite. Eine Ausrichtung zur Platinenmitte erzeugt Kabelbiegung und Lötstellenstress.
Laborversorgung durch definierten Eingang ersetzen
Die Produktplatine braucht Spannungsbereich, Stromlimit, Polarität, Hot-Plug, Surge, Einschaltstrom und Brownout-Verhalten als gemeinsame Eingangskette.
Anschluss, Sicherung oder eFuse, TVS, Verpolschutz, Eingangskondensatoren, Buck-Regler, Induktor und Kupfer werden zusammen geprüft.
Debug behalten, Prototyp-Gewohnheiten entfernen
Programmierung und Diagnose bleiben nötig. Offene Header, Boot-Jumper und ungeschützte serielle Pins gehören nicht unbedacht in ein Produkt.
Tag-connect-Pads, Pogo-Pads, kleiner codierter Header oder Serviceanschluss müssen zur Testvorrichtung und zum Gehäuse passen.
Mechanischen Aufbau neu prüfen
Die Produktplatine sitzt im Gehäuse, trägt Kabel und kann an Wärmeleitpads oder Metall liegen. Das Layout muss zu dieser Baugruppe passen.
Umriss, Bohrungen, Steckerabstand, Bauteilhöhe, Sperrflächen, Kabelweg und Wärmeführung werden im Zusammenbau geprüft.
Leistung in wiederholbare Tests überführen
Ein Demoergebnis wird zur Testbedingung. Für Bildverarbeitung werden Kamera, Linse, Bildrate, Licht, Temperatur, Eingang, Firmware und Modell genannt.
Der Fertigungstest prüft Rails, Strom, Oszillator, Speicher, Sensor-ID, Schnittstellen, Taster, Anzeigen und Speicherzugriff mit klaren Grenzen.
BOM für Beschaffung und Montage auslegen
Die Prototyp-BOM priorisiert Tempo. Die Produkt-BOM braucht Gehäusevariante, Temperaturgrad, Feuchteklasse, Gurtverpackung, Lebenszyklus und Alternativen.
Stecker, Schutz, Stromversorgung, Takt, Funkmodul, Kamerastecker, Sensoren und Speicher erhalten früh eine Ersatzteilfreigabe mit Testbezug.
Freigabe-Checkliste
Geprüft werden Last, Produkt-I/O, Steckerrichtung, Eingang, Schutzkette, Debug, Gehäuse, Wärme, Programmierung, Test, Montage und Ersatzteile.
Die Platine ist bereit, wenn sie unter Produktbedingungen läuft, definierte elektrische und mechanische Belastungen besteht, ins Gehäuse passt und eine kontrollierte BOM besitzt.
