Ob die Leistung eines Entwicklungsboards in die Serie übertragbar ist
Die Leistung eines Entwicklungsboards geht nicht automatisch auf die Serienleiterplatte über. Unterschiede entstehen oft durch Speicherabstand, Stromversorgung, Wärmepfad, Eingangsdaten, Takt, Firmware, Gehäuse und Messmethode.
Die sinnvolle Frage lautet, welcher Teil des frühen Ergebnisses als Hinweis taugt und welcher Teil auf der Produktplatine neu gemessen werden muss.
Inhalt
- Benchmark genau benennen
- Rechen- und Speicherbedingungen vergleichen
- Stromschienen unter Last prüfen
- Spitzenwert und Dauerleistung trennen
- I/O-Pfad beobachten
- Firmware und Takte vergleichbar halten
- Produktplatinen-Test aufbauen
- Checkliste
Benchmark genau benennen
Bildrate, Inferenzzeit, Wake-to-Decision, Sensor-zu-Cloud-Latenz und Durchsatz messen verschiedene Dinge.
Modell, Eingabegröße, Vorverarbeitung, Genauigkeit, Treiber, Firmware, Kamera, Verkehrslast und Messgrenze werden zusammen dokumentiert.
Rechen- und Speicherbedingungen vergleichen

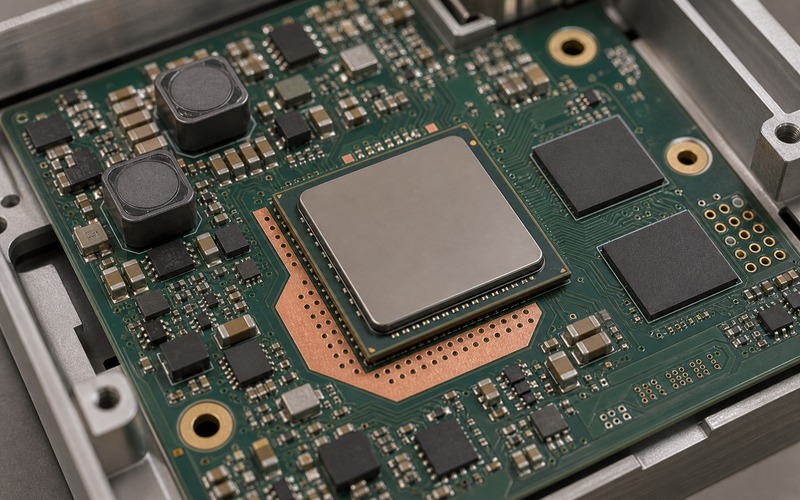

Viele Edge-AI-Lasten hängen an Speicherbewegung. Busbreite, Speichertyp, Takt, Layoutlänge, Abschluss, Versorgung und geteilte Ressourcen ändern das Ergebnis.
Auch Vorverarbeitung zählt. Wenn das Produkt Bilder selbst liest, skaliert und normalisiert, gehört dieser Aufwand in den Test.
Stromschienen unter Last prüfen
Prozessor, Speicher und Beschleuniger reagieren auf Einbruch, Ripple und Stromlimit. Das wird während Modellladen, erster Inferenz, Dauerlauf, Kamera, Speicher und Kommunikation gemessen.
Die Messung nutzt den finalen Eingangspfad mit Stecker, Schutz, Regler und Leiterbahn, nicht nur eine Laborversorgung.
Spitzenwert und Dauerleistung trennen
Ein offenes Entwicklungsboard kühlt anders als eine Platine im Gehäuse. Der erste Lauf kann passen, während der Dauerlauf durch Temperatur begrenzt wird.
Thermische Prüfung umfasst Eingangsspannung, Umgebung, Gehäuse, Einbaulage und benachbarte Lasten.
I/O-Pfad beobachten
Kamera, Sensorbus, Speicher, Ethernet, USB, PCIe, MIPI, SPI und I2C können die Last füttern oder bremsen.
Timing-Marker für Erfassung, Vorverarbeitung, Modell, Nachverarbeitung, Ausgabe und Kommunikation zeigen die echte Grenze.
Firmware und Takte vergleichbar halten
Compiler, Cache, DMA, Treiber, Taktbaum, Strommodus und Logging können die Messung verändern.
Boardversion, Firmware-Commit, Modell, Konfiguration und Eingabedaten werden als Teststand festgehalten.

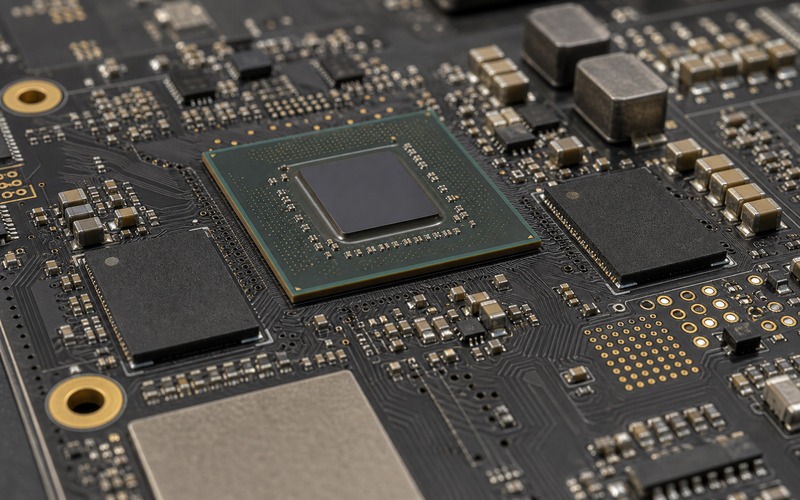

Produktplatinen-Test aufbauen
Der Test nutzt finalen Eingang, finale Datenquelle, Serien-Speicher, vorgesehenen Kühlweg und passende Gehäusebedingung.
Niedrige Eingangsspannung, hohe Temperatur, warmer Neustart, I/O-Last, Speicheraktivität, Netzwerkverkehr und Laufzeitfenster werden nach Bedarf geprüft.
Checkliste
Verglichen werden Last, Eingabe, Messgrenze, Takt, Speicher, Stromschiene, Wärme, I/O, Firmware, Gehäuse und Testdauer.
Die Aussage ist belastbar, wenn die Produktplatine unter finalen Bedingungen reproduzierbar im Zielbereich liegt.
