LSM6DSO als stromsparende, ständig aktive Sechsachsen-IMU

Der LSM6DSOTR verbindet einen digitalen Dreiachsen-Beschleunigungssensor und ein digitales Dreiachsen-Gyroskop in einem kleinen LGA-14. ST beschreibt den LSM6DSO als ständig aktive Sechsachsen-IMU und nennt 0,55 mA für den kombinierten Hochleistungsmodus. Der Energiebedarf des Produkts hängt außerdem von Datenrate, aktiven Funktionen, Busverkehr, Aufwachhäufigkeit des Prozessors und den Betriebszuständen beider Sensorpfade ab.

Ein dauerhaft arbeitendes System braucht mehrere klar definierte Zustände. Ein Wearable kann viele Stunden nur langsame Bewegung erkennen und nach einer Geste kurz auf eine höhere Rate wechseln. Eine industrielle Stabilisierung erfasst beide Sensoren eventuell durchgehend und benötigt vor allem eine feste Latenz. Bauteil, Registereinstellungen, mechanischer Einbau und Hostsoftware müssen zu diesem Ablauf passen.

Ein MEMS-Sensor misst die Bewegung seines eigenen Gehäuses. Leiterplattenbiegung, Schläge im Gelenk, Schraubenspannung und Vibration werden daher zu Messsignalen. Die kleine Grundfläche von 2,5 x 3 mm erleichtert eine günstige Platzierung, verlangt aber ein genaues Land Pattern, einen stabilen Lötprozess, kurze Abblockwege und eine eindeutige Koordinatendefinition.

Anforderungen an die ständige Messung festlegen

Zuerst werden Ereigniserkennung und kontinuierliche Messung getrennt. Aufwecken, Neigung, Schritte oder deutliche Bewegung können mit einer mäßigen Beschleunigungsrate auskommen. Stabilisierung, Gestenrekonstruktion und Schwingungsanalyse benötigen meist Beschleunigung und Winkelrate bei höherer Rate und kontrollierter Phase. Für jeden Zustand sind Latenz, Bandbreite, Messbereich, Rauschen und maximale Schlafdauer des Hosts festzulegen.

Sechs Achsen bedeuten drei lineare Beschleunigungen und drei Winkelgeschwindigkeiten. Ein Magnetometer ist nicht integriert. Für eine absolute Richtung ist daher bei Bedarf eine weitere Referenz nötig. Die Schwerkraft kann Roll- und Nickwinkel unter passenden Bedingungen begrenzen, wird während dynamischer Beschleunigung aber mehrdeutig.

Der Beschleunigungssensor bietet ±2, ±4, ±8 und ±16 g, das Gyroskop ±125, ±250, ±500, ±1000 und ±2000 dps. Prototypen sollten Schließen des Gelenks, Bedienung, Schlag und Fehlerfälle zunächst mit großem Bereich aufzeichnen. Erst danach wird ein feinerer Bereich mit nachgewiesener Reserve gewählt.

Gehäuse, Versorgungen und Achsen prüfen

Der LSM6DSO sitzt in einem 14-poligen LGA mit nominell 2,5 x 3 mm Grundfläche. ST-Ansichten geben die Höhe leicht unterschiedlich gerundet an; für Footprint und Bauraum gilt deshalb die aktuelle Gehäusezeichnung. Ein ähnlich aussehendes LGA wird erst nach Prüfung von Kontaktgeometrie, Pin 1, Schablone, Lötstoppmaske und Abständen übernommen.

Die analoge Versorgung reicht von 1,71 bis 3,6 V. Eine getrennte I/O-Versorgung wird bis hinunter zu 1,62 V unterstützt. Schaltplan und Leistungskonzept müssen das Verhalten von VDD und VDDIO beim Ein- und Ausschalten sowie im Host-Schlaf festlegen. Bus-Pull-ups gehören zur I/O-Domäne.

Die X-, Y- und Z-Achsen werden zur Leiterplatte, zum Gelenk, zum Gehäuse und zum Produktkoordinatensystem dokumentiert. Eine Softwaredrehung bleibt an die Hardwareversion gebunden. Jede Achse wird mit bekannter Lage und kontrollierter Drehung geprüft, bevor Gesten- oder Lageberechnung aktiv wird.

Die IMU an einer steifen Referenz platzieren

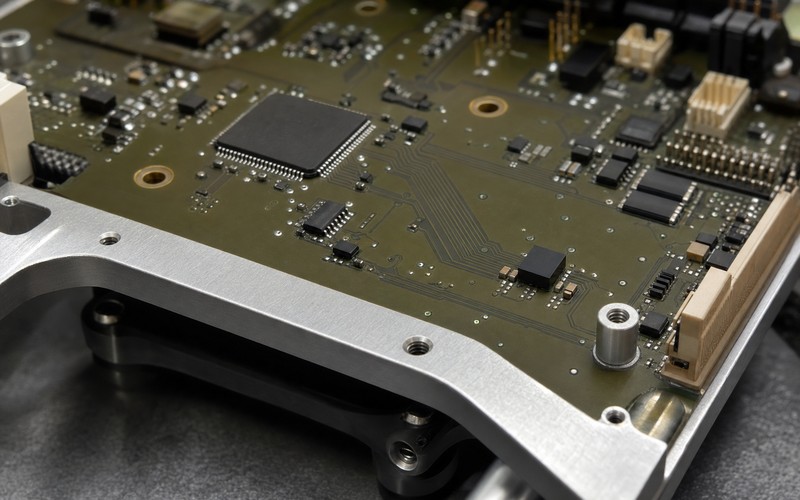

Der Sensor gehört auf die starre Struktur, deren Bewegung relevant ist. Bei einem Ohrhörer-Gelenk liegt diese Stelle nahe der Achse auf einem steifen Platinenbereich. In einer Stabilisierungseinheit gehört er an die geregelte Plattform und nicht an ein bewegliches Flexkabel. Ein langer Hebelarm fügt tangentiale und zentripetale Beschleunigung hinzu.

Biegsame Platinenränder, Rastnasen, schwere Steckverbinder, Einpressteile und verspannende Schrauben bleiben auf Abstand. ST weist darauf hin, dass mechanische Spannung nach der Montage Null-g- und Nullratenwerte verändern kann. Symmetrische Kupferverteilung, gleichmäßige Paste und ein reproduzierbarer mechanischer Aufbau verringern Streuung.

Eine weiche Lagerung ist nur nach Messung sinnvoll. Elastomere können hohe Frequenzen dämpfen und zugleich eine tiefere Resonanz erzeugen. Die Übertragung von der Struktur zum Sensor wird über Temperatur, Gelenkstellung, Drehzahl und Stoß geprüft.

Ruhige Versorgung und lokale Abblockung auslegen

Die ST-Anschlusshinweise platzieren je einen keramischen 100-nF-Kondensator nahe an den betreffenden Versorgungspins. Leiter und Rückweg bleiben kurz. Ein weit entfernter großer Kondensator ersetzt diese Hochfrequenzverbindung beim Umschalten des Gyroskops oder bei Bus-Bursts nicht.

Schaltknoten, Induktivitäten, Displaystrom, HF-Leistungsstufen und Motorstromschleifen liegen außerhalb der Sensorzone. Obwohl kein Magnetometer vorhanden ist, koppeln Versorgungswelligkeit, gemeinsame Masseimpedanz, Wärme und Vibration in die Messung. Ein separater rauscharmer Regler oder Filterzweig kann helfen, muss aber mit realer Kapazität und Last stabil sein.

Der mittlere Strom wird über den vollständigen Nutzungszyklus gemessen. Start, Zustandswechsel, FIFO-Lesen, Host-Wecken, Pull-up-Strom und externer Sensorverkehr zählen mit. Häufige Prozessor-Interrupts können die Einsparung am Sensor übertreffen.

Hostschnittstelle und Interrupts auswählen

Die primäre Verbindung unterstützt SPI, I2C und MIPI I3C. Durchsatz, Pinzahl, gemeinsam genutzter Bus, Logikpegel, Controllerunterstützung und Übertragungsenergie entscheiden. SPI bietet dedizierte Auswahl und hohen Durchsatz, I2C breite Kompatibilität, I3C höhere Zweidraht-Leistung in einem durchgängig unterstützten System.

Takt und Daten erhalten eine durchgehende Referenzfläche und Abstand zu schnellen Leistungskanten. I2C-Pull-ups werden aus Buskapazität, Spannung und Anstiegszeit berechnet. Bei SPI sind Modus und Flanken zu prüfen. Die Signalintegrität wird direkt an den Sensorpins gemessen.

Zwei Interruptpins können gewählte Ereignisse ausgeben. Puls- oder Haltebetrieb, Pegel im Host-Schlaf und Löschbedingung werden festgelegt. Gleichzeitige Ereignisse und ein blockierter Eingang gehören in den Test.

Messbereiche, Datenraten und Filter abstimmen

Ausgangsdatenrate, analoge Bandbreite, Digitalfilter, Messbereich und Verzögerung bilden eine Messkette. Eine hohe Rate stellt keine vom Filter entfernte Bewegung wieder her. Eine zu breite Bandbreite kann mechanische Frequenzen in den Nutzbereich falten. Zuerst wird das relevante Frequenzband bestimmt.

Der feinste Bereich mit nachgewiesener Spitzenreserve verbessert die Ausnutzung. Software erkennt Sättigung und kennzeichnet betroffene Daten. Bei Bereichs- oder Ratenwechsel werden die vorgeschriebenen Einschwingzeiten eingehalten und Umrechnungsfaktoren eindeutig umgestellt.

Filter werden anhand von Rauschen und Verzögerung ausgewählt. Für Regelkreise zählt die Phasenreserve, für Aufzeichnung die erhaltene Nutzbandbreite. Temperatur und mechanischer Zustand werden in die Bewertung einbezogen.

Mit FIFO und Zeitbezug Host-Weckvorgänge steuern

Das intelligente FIFO fasst bis zu 9 KB. Es verringert Host-Weckvorgänge und erhält regelmäßige Erfassung bei wechselnder Prozessorlast. Datensätze, Batchraten, Schwelle, maximale Servicezeit und Überlaufbehandlung werden vollständig definiert. Die Kapazität wird in kompletten Sätzen einschließlich Tags und Zeitangaben berechnet.

Jede Probe wird einer Sensorzeit oder synchronisierten Zeit zugeordnet. Das Ende einer langen Busübertragung ist kein gemeinsamer Messzeitpunkt für alle enthaltenen Werte. Datenabgleich mit dem Hauptprozessor wird bei Reset, Schlaf, Zählerüberlauf und erneuter Synchronisierung geprüft.

Bei FIFO-Überlauf wird die Lücke markiert und die Satzgrenze wiederhergestellt. Eine Lageberechnung darf nicht unbemerkt über eine unbekannte Zeitspanne laufen. Verzögerte Interruptbehandlung und höchste Prozessorlast belegen die Reserve.

Integrierte Bewegungsfunktionen qualifizieren

LSM6DSO unterstützt Schrittzählung, deutliche Bewegung, Neigung, Aufwecken, freien Fall, Orientierung, Klickereignisse und programmierbare endliche Zustandsautomaten. Diese Funktionen verringern Hostarbeit, ihre Schwellen reagieren jedoch auf reale Montage, Rauschen und Nutzerbewegung.

Tests werden im endgültigen Gehäuse mit grenznahen Bewegungen, Transportvibration, Gelenkschlägen und regulärer Bedienung durchgeführt. Falsche Auslösung und übersehene Ereignisse werden getrennt über mehrere Geräte und Temperaturen erfasst.

Sensor-Hub und OIS-Pfad werden nur bei Bedarf aktiviert. Dann sind Verdrahtung, Bandbreite, Zeitbezug, Spannungen und Wiederanlauf nach Reset zu prüfen. Ungenutzte Funktionen bleiben in einem definierten Zustand.

Das montierte Produkt kalibrieren und prüfen

Werkseitige Trimmung ersetzt keine Systemkalibrierung. Nach festgelegter Aufwärmzeit werden Gyroskop-Nullrate und Beschleunigungs-Offset gemessen. Bekannte Lagen prüfen Empfindlichkeit, Vorzeichen und Achsfehler. Die Messung wird über Produkttemperatur und nach der Endmontage wiederholt.

Die Verifikation beginnt mit Stillstandsrauschen und geht zu kontrollierter Drehung, dynamischer Bewegung, Stoß und Vibration über. Eine zum Genauigkeitsziel passende physikalische Referenz dient zum Vergleich. Versorgung, Temperatur, Prozessoraktivität und Mechanikzustand werden gleichzeitig aufgezeichnet.

Die Fertigungsprüfung kann Identität, Kommunikation, Selbsttest, Grundrauschen, Offset und Achsrichtung abdecken. Grenzen stammen aus mehreren charakterisierten Baugruppen; Hardware-, Software- und Kalibrierstände bleiben rückverfolgbar.

Identität und Lebenszyklus beherrschen

ST kennzeichnet LSM6DSO und LSM6DSOTR derzeit als aktiv und in Serienfertigung. Diese Aussage wird mit Prüftag dokumentiert und nicht als dauerhafte Lieferzusage verstanden. Vollständiger Bestellcode, Tape-and-Reel-Suffix, Gehäusezeichnung, Temperaturbereich und freigegebene Quelle werden bei jeder Bauteilprüfung bestätigt.

Ähnliche Namen in der LSM6-Familie können andere Funktionen, Schnittstellen, Register, Leistungsdaten oder Gehäusedetails besitzen. Ein Ersatz erfordert deshalb Prüfung von Schaltung, Leiterplatte, Treiber, Zeitbezug, Kalibrierung und Gesamtgerät.

Abschließende Prüfpunkte:

• LGA-14-Land Pattern, Pin 1, Achsenzeichnung und Lötprozess beruhen auf aktuellen ST-Unterlagen.
• VDD, VDDIO, lokale 100 nF, Pull-ups und alle Leistungszustände sind auf der Baugruppe geprüft.
• Der Einbauort ist steif, nahe der relevanten Bewegungsreferenz und gegen Spannung und Vibration qualifiziert.
• Schnittstelle, Interrupts, Raten, Bereiche, Filter, FIFO, Zeitbezug und Überlaufwiederherstellung sind gemeinsam getestet.
• Kalibrierung und Ereignisschwellen decken Geräte, Temperatur, Nutzung und Softwarestände ab.
• Exakter Suffix und aktueller Herstellerstatus sind erfasst, ohne unbelegte Lieferangabe.
