ICM-42688-P für rauscharme Hochleistungs-Bewegungserfassung

Der ICM-42688-P ist ein in Produktion befindlicher Sechsachsen-IMU mit dreiachsigem Gyroskop und dreiachsigem Beschleunigungssensor im 2,5 x 3,0 x 0,91 mm großen LGA-14. Niedriger Rauschpegel, weite Messbereiche, programmierbare Filter sowie I3C, I2C und SPI machen ihn für Robotik, AR/VR und leistungsorientierte IoT-Systeme interessant.

Das Rauschen des Gesamtsystems hängt ebenso von Platinensteifigkeit, Drehzentrum, Versorgung, Takt, Bandbreite, Vibration und Zeitstempel ab. Ein guter Sensor auf einer nachgiebigen oder gestörten Baugruppe kann seine Datenblattwerte nicht ausspielen.

Das Gehäuse ist ein kleines rechteckiges LGA mit 14 Kontakten und kein quadratisches 24-Pin-QFN. Beim Wechsel von älteren 4 x 4 mm Sensoren sind neue Landeflächen, Montageprüfung und Achsdefinition erforderlich.

Mit der Sechsachsen-Anforderung beginnen

Das Gyroskop misst drei Winkelgeschwindigkeiten, der Beschleunigungssensor drei spezifische Kräfte. Damit sind Stabilisierung, Tracking, Vibrationsanalyse und Lagebestimmung möglich. Eine absolute magnetische Richtung steht ohne externen Kompass nicht zur Verfügung.

TDK nennt typische Rauschdichten von 2,8 mdps/√Hz für das Gyroskop und 70 µg/√Hz für den Beschleunigungssensor. Der resultierende Winkel- oder Positionsfehler hängt zusätzlich von Bandbreite und Schätzverfahren ab.

Niedriges Rauschen verhindert keine Bias-Integration. Die Schwerkraft stützt Roll und Nick, für absolutes Gieren ist eine weitere Referenz nötig.

Das 2,5 x 3,0 mm große LGA-14 korrekt auslegen

Das Gehäuse misst etwa 2,5 x 3,0 x 0,91 mm und besitzt 14 Unterseitenkontakte. Landefläche, Lötstoppmaske und Schablone werden aus der aktuellen Herstellerzeichnung erstellt.

Pin 1 sowie Sensor-, Platinen- und Geräteachsen werden in Schaltplan und Mechanik festgehalten. Eine geplante Rotation wird per Software transformiert und für jede Achse getestet.

Gleichmäßige Pasten- und Kupferverteilung verhindert Schrägstellung beim Reflow. Verdeckte LGA-Verbindungen werden mit geeigneter Inspektion und Selbsttest bewertet.

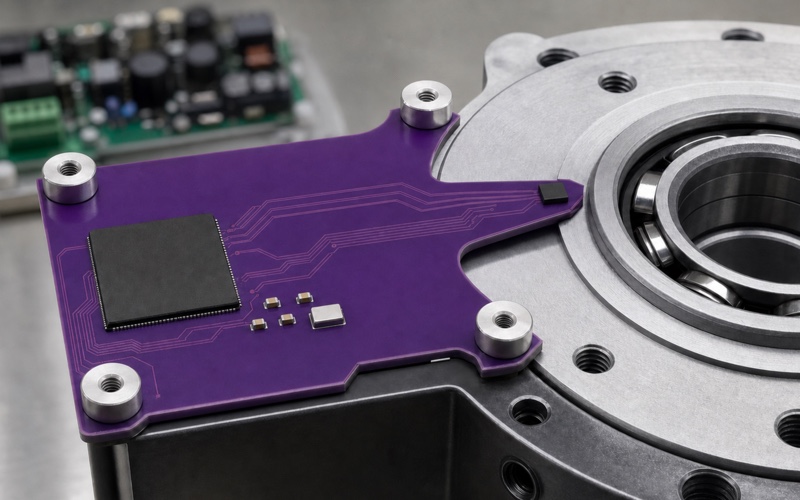

Den IMU nahe dem wirksamen Drehzentrum platzieren

Bei Roboterachsen, Gimbals oder drehenden Werkzeugen sitzt der Sensor möglichst nahe am physikalischen Zentrum. Ein Hebelarm fügt tangentiale und zentripetale Beschleunigung hinzu und erhöht die Empfindlichkeit einer Korrektur.

Der lokale Bereich wird steif mit der gemessenen Struktur verbunden. Freitragende Ecken, schmale Hälse und Flexleitungen können Platinenresonanzen erzeugen.

Elastomere und Schlitze werden über die Übertragungsfunktion bewertet. Eine Verringerung hoher Frequenzen kann eine neue niederfrequente Bewegung erzeugen.

Spannung, Wärme und Motorstrom fernhalten

Schrauben, Presspassungen und schwere Steckverbinder bleiben auf Abstand. Wärmedehnung von Prozessor und Leistungsteil kann über die Platine den MEMS-Offset verändern.

Motorphasen, Gate-Treiber und Induktivitäten werden vom Sensorbereich getrennt. Obwohl kein Magnetometer vorhanden ist, koppeln Versorgungsrauschen, Masseverschiebung, Wärme und Schwingung ein.

Messungen erfolgen bei aktivem Antrieb. Rohdaten, Versorgung und Betriebszustand werden gemeinsam aufgezeichnet, um lastabhängige Fehler zu erkennen.

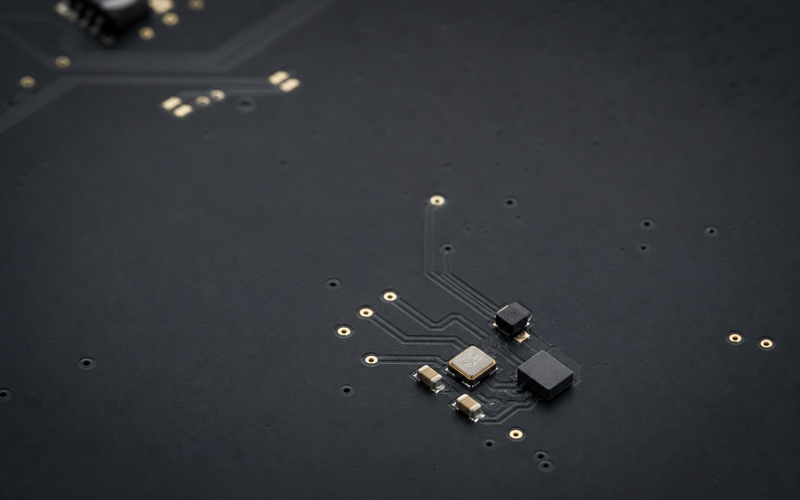

Eine ruhige Versorgung aufbauen

Versorgungsbereich und Entkopplung folgen dem aktuellen Datenblatt. Keramikkondensatoren sitzen direkt an den Pins und erhalten kurze, induktionsarme Rückwege.

Bei Schaltreglerripple kann ein kleiner rauscharmer Regler oder Filterzweig helfen. Stabilität mit den gewählten Kondensatoren und realer Last muss geprüft werden.

Funk, Speicher, Anzeige und Motor werden einzeln aktiviert, während das Ausgangsspektrum beobachtet wird. So wird aus einem allgemeinen Rauschproblem ein konkreter Kopplungspfad.

I3C, I2C oder SPI bewusst auswählen

Unterstützt werden I3C bis 12,5 MHz, I2C bis 1 MHz und SPI bis 24 MHz. I3C bietet hohen Durchsatz über zwei Leitungen, I2C breite Kompatibilität und SPI einen eigenen Chip Select sowie hohe Bandbreite.

Pinzahl, gemeinsam genutzter Bus, Logikpegel, Signalqualität, Treiberreife und maximale Bedienzeit gehen in die Wahl ein. Mit FIFO und Burst-Lesen kann auch eine langsamere Schnittstelle ausreichen.

Modus- und Flankenrateneinstellungen folgen dem Datenblatt. Die Signalqualität wird am Sensorpin geprüft, und fehlerhafte Übertragungen werden verworfen.

Den externen Takt für präzise Abtastzeiten nutzen

Ein präziser externer Takt oder RTC-Eingang reduziert die Abtastratenabhängigkeit von Temperatur und Bauteilstreuung. Das verbessert die Synchronisation mit Kamera, Gelenkzyklus oder weiteren Sensoren.

Die im Datenblatt genannten Raten beziehen sich auf 32 kHz. Bei 32,768 kHz oder einer anderen Frequenz skaliert die reale Rate entsprechend. Die Software verwendet daher die tatsächliche Zeitbasis.

Die Taktquelle sitzt im ruhigen Sensorbereich, die Leitung bleibt kurz. Start, Taktausfall und Umschaltung zwischen interner und externer Zeitbasis werden geprüft.

Rauscharmen Modus und Messbereich kombinieren

TDK nennt etwa 0,88 mA für den rauscharmen Sechsachsenbetrieb. Energiespar- und Rauschmodus besitzen unterschiedliche Eigenschaften und werden nach Bandbreite, Rauschen und Energie ausgewählt.

Das Gyroskop reicht von ±15,6 °/s bis ±2000 °/s, der Beschleunigungssensor bietet ±2, ±4, ±8 und ±16 g. Feine Bereiche verbessern langsame Bewegungen, benötigen aber Reserve für Start und Stoß.

Reale Spitzen werden zunächst mit weitem Bereich gemessen. Sättigung wird erkannt und protokolliert, da ein abgeschnittener Impuls die Lageberechnung länger beeinflussen kann.

Filter mit Blick auf die Phasenverzögerung konfigurieren

Programmierbare Filter für Gyro, Beschleunigung und Temperatur sowie modusabhängige Anti-Alias- und Notch-Funktionen helfen bei mechanischen Störungen.

Rauschreduktion kostet Verzögerung. Ein Robotikregler benötigt Bandbreite und Phasenreserve; eine Messaufzeichnung kann stärker filtern. Bewertet wird die gesamte Übertragung von Bewegung bis Host-Datensatz.

Motordrehzahl verschiebt Harmonische. Notch-Einstellungen werden deshalb bei mehreren Drehzahlen, Lasten und Temperaturen getestet.

FIFO und Zeitstempel deterministisch behandeln

Das FIFO hält die Erfassung bei schwankender Host-Auslastung regelmäßig. Felder, Datensatzlänge, Watermark und maximales Bedienintervall werden festgelegt.

Ein Sample erhält die Sensor- oder Synchronzeit und nicht nur das Ende des Buszugriffs. Bei schneller Bewegung wird ein kleiner Zeitfehler zum räumlichen Fehler.

Nach Überlauf werden Lücke und neue Datensatzgrenze eindeutig behandelt. Eine angenommene falsche Periode darf nicht fortgeführt werden.

Über den realen Temperaturbereich kalibrieren

Niedriges Rauschen beseitigt keinen Offset. Gyro-Nullpunkt und Beschleunigungsbias werden nach definierter Aufwärmphase und im realen Gerätebereich gemessen.

Bekannte Lagen und Winkelgeschwindigkeiten prüfen Offset, Maßstab und Achsfehler. Werte werden an Platinen- und Mechanikversion gebunden.

Der interne Temperaturwert unterstützt Driftanalyse, ist aber ohne separate Prüfung keine Umgebungstemperatur.

Hochleistung im Gesamtsystem nachweisen

Stillstandsrauschen, langsame Drehung, Dynamik, Stoß und Vibration werden mit einer geeigneten physikalischen Referenz verglichen.

Bei Robotern variieren Geschwindigkeit, Drehmoment und Richtung. Kabelkräfte, Lagerlast und Motorstrom werden als mögliche Biasquellen geprüft.

Die Serienprüfung umfasst Identität, Kommunikation, Selbsttest, Rauschen, Offset und Achsvorzeichen. Grenzwerte stammen aus mehreren charakterisierten Gutgeräten.

Produktionsstatus und genaue Identität bewahren

TDK führt den ICM-42688-P derzeit als Production. Vollständiger Suffix, LGA-14 und freigegebene Quelle werden dokumentiert. Ähnliche ICM-426xx-Bezeichnungen begründen keine Austauschbarkeit.

Eine Migration vom MPU-6050 erfordert neue Hardware und Software. Register, Takt, FIFO, Filter und Datenformate werden gegen die Systemanforderung qualifiziert.

Die ICM-42688-P-Auslegung abschließen

Zu prüfen sind 2,5 x 3,0 x 0,91 mm LGA-14, Pin 1, Achsen, steife Platzierung am Drehzentrum, mechanische Spannung, Motorabstand, Entkopplung, ruhige Versorgung und Schnittstelle.

Danach folgen externer Takt, reale Abtastrate, Rauschmodus, Messbereich, Filterphase, FIFO, Temperaturkalibrierung und Systemvibration. Erst das kontrollierte Zusammenspiel aus Gehäuse, Mechanik, Versorgung, Zeitbasis und Software erschließt die Leistung.
