Entkopplung rund um einen Hochstromprozessor

Entkopplung an einem Hochstromprozessor ist zuerst eine Layoutfrage. Die Kapazität hilft nur, wenn der Strompfad kurz und niederinduktiv bleibt.

Der Schaltplan zeigt viele Kondensatoren, aber nicht deren Abstand zum Gehäuse, gemeinsam genutzte Vias, Engstellen in der Ebene oder den Verlust effektiver Kapazität durch DC-Bias.

Beim transienten Stromkreis beginnen

Zuerst wird verfolgt, wie der Strom vom Kondensator zum Prozessor und über Masse zurückläuft. Pads, Vias, Ebenen, BGA-Bälle und internes Netz gehören zum Kreis.

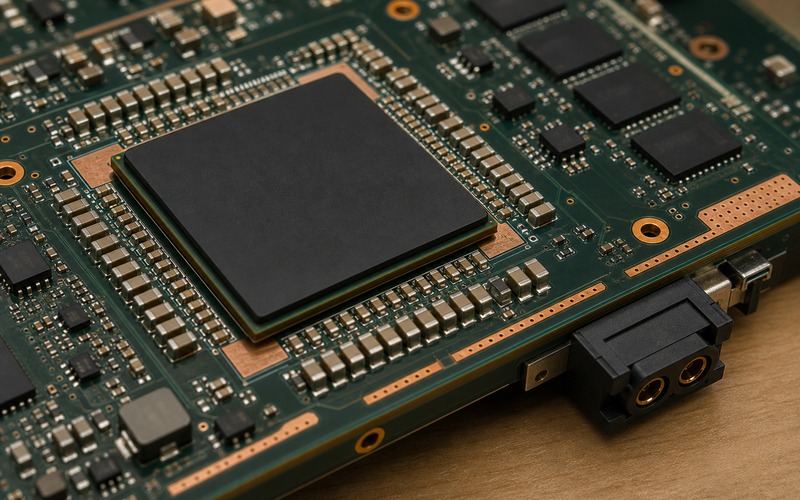

Die kleinsten MLCCs sitzen nahe an den Pin-Gruppen, die sie stützen, statt nur eine ordentliche Reihe zu bilden.

Die erste Kondensatorreihe als Teil des Gehäuses behandeln

Die erste Entkopplungsreihe wird in Layoutregeln und Fertigungsunterlagen geschützt und darf nicht spät für Testpunkte oder Signalflucht verschoben werden.

Kern, Speicher, PLL, I/O und Hilfsschienen werden getrennt platziert, damit die Zuordnung erkennbar bleibt.

Rollen der Kapazitäten trennen

Nahe MLCCs stützen schnelle Flanken, mittlere Werte stützen lokale Ebenen, Bulk-Kondensatoren stützen längere Lastbewegungen und Reglerantwort.

Gesamtkapazität reicht als Freigabekriterium nicht aus. DC-Bias, ESR, ESL, Impedanzkurve und Antiresonanz werden zusammen bewertet.

Via-Induktivität und Ebenengeometrie prüfen

Eine breite Kupferfläche verliert Nutzen, wenn sie vor dem BGA-Feld durch einen schmalen Hals geführt wird.

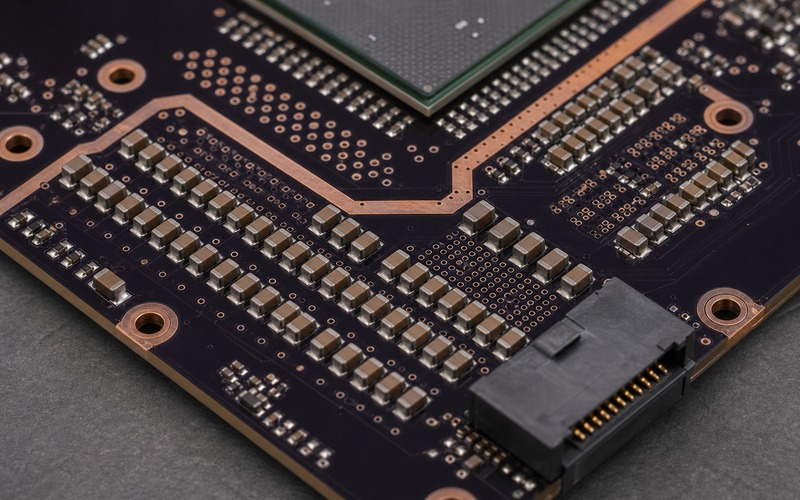

Power- und Ground-Vias gehören nahe an die Pads der Kondensatoren und müssen die richtige interne Ebenenpaarung erreichen.

Speicher- und Taktstörungen getrennt halten

Speicher, Takt, Schnittstellen und Wandler liegen eng am Prozessor. Hochstromschleifen dürfen empfindliche Inseln nicht durchqueren.

PLL- und Taktschienen ziehen weniger Strom als Kernschienen, reagieren aber empfindlich auf Rauschen und brauchen eigene lokale Führung.

Klare Grenzen für die Beschaffung definieren

Für kritische MLCCs werden Wert, Toleranz, Spannung, Baugröße, Dielektrikum, Temperaturklasse, Serie und freigegebene Alternativen genannt.

Ein Hersteller- oder Größenwechsel wird gegen effektive Kapazität, Impedanz und die freigegebenen Messpunkte geprüft.

Abschließende Prüfung

Vor Freigabe werden Pin-Gruppe, Nähe der Kondensatoren, Via-Paare, effektive Kapazität, Spannung, Dielektrikum, Baugröße, Impedanz, Antiresonanz, Ebenenabstand, Eingangspfad, Reglerstabilität, Speicherkopplung, Takttrennung, Montageabstand, Nacharbeit und Ersatzliste geprüft.

Screenshots, Stackup, Messpunkte, Lastsprungkurven, thermische Notizen, erlaubte Serien und Verschiebegrenzen der ersten Reihe bleiben mit der Leiterplatte verknüpft.
