Langfristige Versorgung für ein Power-Modul planen

Bei einem langlebigen Gerät reicht ein bestandener Funktionstest nicht aus; das Modul muss auch Jahre später unter denselben elektrischen, mechanischen und thermischen Grenzen beherrschbar bleiben.

Ein Power-Modul verbindet Wandlung, Bauhöhe, Pinbelegung, Wärmefluss, Montage und Versorgungsrisiko. Ersatzprüfung darf sich nicht auf Spannung und Stromangabe beschränken.

Mit der freigegebenen Leistungsarchitektur beginnen

Eingangsquelle, Eingangsspanne, Ausgangsschiene, Betriebsstrom, Spitzenstrom, Lastsprung, Startsequenz, Enable-Logik, Schutzverhalten und Last werden zuerst festgelegt.

Auch Eingangs- und Ausgangskondensatoren, Schutzpfad, Steckerrichtung, Kupferfläche, Luftführung und Messpunkte gehören zur Freigabe.

Mechanische und elektrische Grenze fixieren

Höhe, Umriss, Pinreihe, Keepout, Gehäuseabstand, Wärmekontakt und Kabelzugang bestimmen, ob ein Ersatz real einsetzbar ist.

Elektrisch zählen UVLO, Enable-Schwelle, Ausgangstrimmung, Strombegrenzung, Sense-Option, Ripple, Sprungantwort und zulässige Lastkapazität.

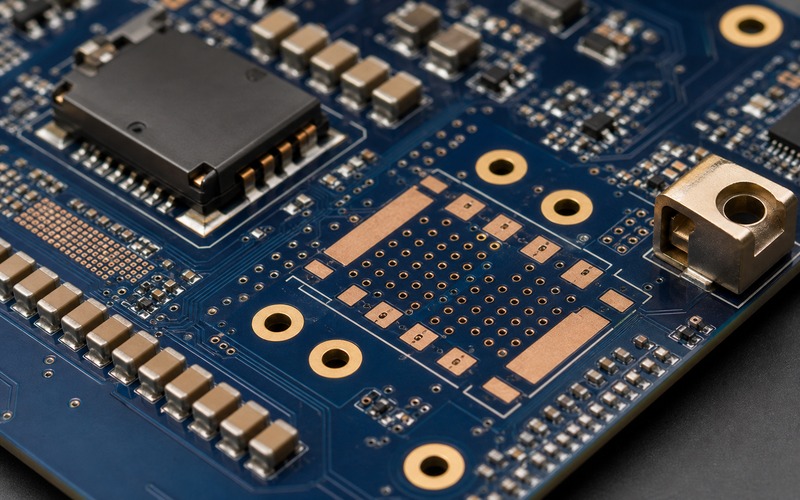

Gleicher Footprint ist nicht gleiches Verhalten

Gleiche Pads beweisen keine gleiche Startzeit, Dynamik, Wärme, Fehlerreaktion oder Sicherheitsreserve.

Jeder Kandidat wird gegen die realen elektrischen, thermischen, mechanischen und beschaffungsbezogenen Bedingungen geprüft, bevor die Baugruppe in Serie geht.

Den Ersatzpfad früh aufbauen

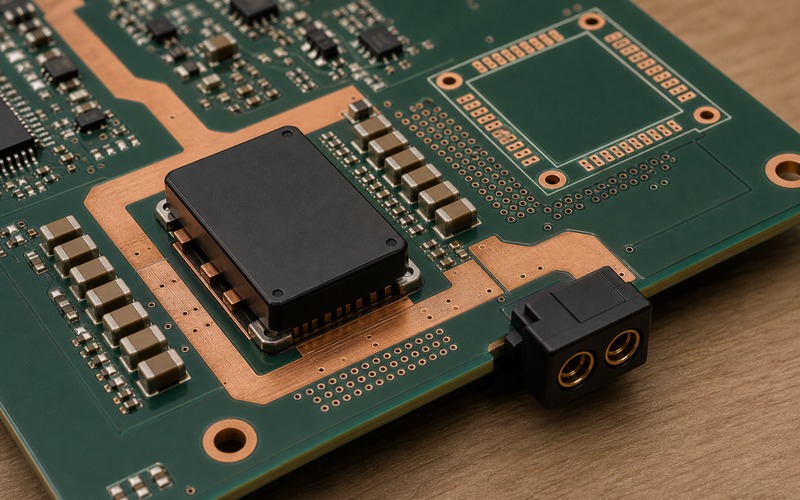

Der Ersatzpfad kann ein pinkompatibles Modul, eine kleine Layoutvariante, eine Tochterkarte, eine andere Baureihe oder ein vorbereiteter Redesign-Pfad sein.

Die Freigabe enthält genaue Teilenummer, nötige Umfeldteile, Derating-Grenzen, Layoutnotizen, Montagehinweise, Firmware-Einfluss und Testergebnisse.

Lebenszyklus und Änderungsmitteilungen beobachten

Herstellerstatus, Qualitätsmitteilungen, Fertigungsort, Materialwechsel, Datenblattänderungen und sicherheitsbezogene Unterlagen werden regelmäßig geprüft.

Auch bei gleicher Teilenummer können Magnetmaterial, Moldcompound, Beschichtung, Prüfgrenze oder Fertigungsort Wärme, Lötverhalten, EMI oder Zuverlässigkeit beeinflussen.

Thermik und Sicherheit mitführen

Thermische Ergebnisse brauchen Umgebung, Gehäusezustand, Luftführung, Lastprofil, Eingang, Ausgang, Kupferannahme, Messmethode und Messpunkt.

Bei externer Leistung, hoher Spannung, Isolation oder abgehender Schiene werden Schutzpfad, Abstände, Sicherungskoordination, Steckverbinderwert und Fehlerenergie dokumentiert.

Abschließende Checkliste

Vor Freigabe werden Teilenummer, Suffix, Gehäuse, Höhe, Footprint, Pinfunktionen, Eingang, Ausgang, Lastprofil, Start, Schutz, Kondensatoren, Trim, Enable, thermischer Pfad, Kupfer, Luftführung, Steckerrichtung, Sicherheitsnachweis, Lebenszyklusverantwortung und Ersatzpfad bestätigt.

Das Ziel ist nicht, ein einzelnes Bauteil dauerhaft festzuschreiben. Das Ziel ist, bei Ersatz oder Änderung die elektrischen, thermischen und sicherheitsbezogenen Annahmen der ursprünglichen Freigabe zu erhalten.
