ATMEGA2560-16AU für leichte Sensorik und Steuerung am Gerät

ATMEGA2560-16AU passt zu Geräten, die viele einfache Steuerleitungen brauchen, aber keinen großen Rechenkern. Ein kleines Produkt kann Schalter lesen, langsame Sensoren erfassen, Pulse zählen, Anzeigen oder Relais treiben und eine Service-Schnittstelle bereitstellen.

Die Prüfung beginnt mit der echten Aufgabe auf der Leiterplatte. Eingänge, Spannungsdomäne, Timing, Gehäusefläche, Firmwarepflege und Produktionstest müssen zusammen betrachtet werden.

Für berechenbare Steuerung einsetzen

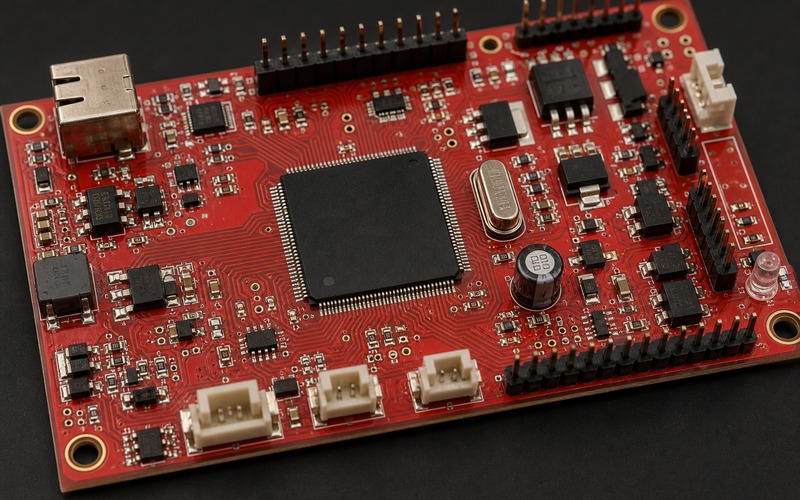

Der Baustein ist eine TQFP-Version eines AVR-MCU mit hoher Pinzahl. Er ist nicht für Bildinferenz oder schnelles Netzwerk gedacht, sondern für viele langsame Eingänge und klare Ausgänge.

Wenn mehrere UARTs, Timer, Analogeingänge, PWM-Kanäle, externe Interrupts und Debug-Leitungen gebraucht werden, reduziert eine hohe Pinzahl zusätzliche Logik und vereinfacht die Prüfung.

Pinzahl, Gehäuse und Spannung zuerst prüfen

Das AU-Suffix steht für TQFP. Das Gehäuse bietet viele Anschlüsse, braucht aber Routingfläche, Sichtprüfung und Rework-Abstand.

Die Pinzahl sollte aus dem Schaltplan gezählt werden: Sensoren, Ausgänge, Interrupts, Programmierleitungen, Reset, Takt und Testpunkte. Ein nicht erreichbarer Reservepin hilft in der Produktion kaum.

Eingangspfad vor Firmwareannahmen prüfen

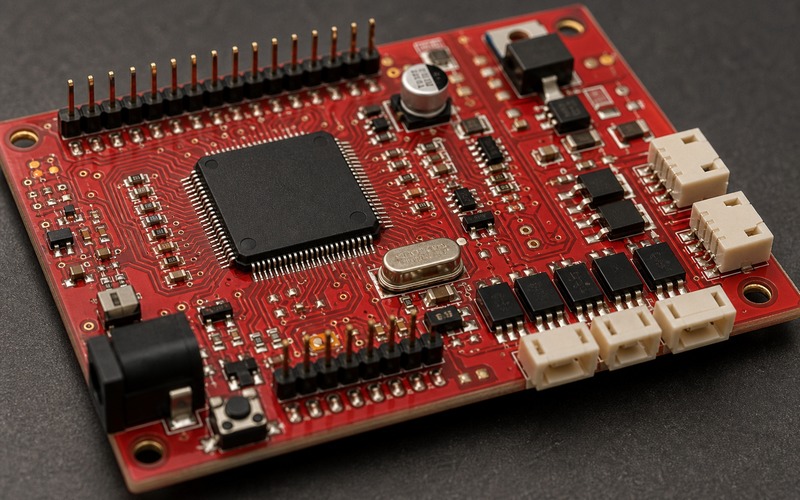

Auch einfache Sensorik braucht einen sauberen Eingangspfad. Kontakte brauchen Entprellung und Schutz, Pulse brauchen Timer-Erfassung, analoge Signale brauchen Referenz, Filter und Abtastzeit.

Beim ADC zählen Referenzstabilität, Quellenimpedanz, Masseführung und Störungen durch Lasten. Wichtige analoge Schienen sollten messbar bleiben.

Ausgänge als Leistungspfade betrachten

Ein GPIO treibt oft einen Transistor, MOSFET, Optokoppler, Summer, LED-Pfad, Relais oder Enable-Eingang. Reset-Zustand, Schwellen und Lastverhalten gehören in die Auswahlprüfung.

Relais und Motoren brauchen Freilaufpfade, Stromprüfung und ausreichende Abstände. Leitungen, die die Leiterplatte verlassen, brauchen Schutz gegen ESD, Störung und Fehlanschluss.

Takt, Reset und Programmierung prüfbar halten

Der Takt bestimmt die Grenze für serielle Schnittstellen, Pulszählung und Steuerzyklen. Der Quarzbereich sollte ruhig bleiben und zur Firmwareannahme passen.

Reset und Startverhalten müssen mit der echten Versorgung geprüft werden. Schwache Adapter, Batterien, Relaislasten und lange Kabel können andere Fehler zeigen als ein Labornetzteil.

Ersatzteil- und Einkaufsprüfung

Ein Ersatz-MCU muss mehr als Speichergröße treffen. Pinout, Gehäuse, Spannung, Timer, ADC-Verhalten, Programmiermethode und Toolchain können das Board ändern.

Teilenummer, Gehäuse, Takt, Versorgung, Programmierzugang, Firmwareversion und zulässige Alternativen sollten in der technischen Freigabe stehen.
