RP2040 für einen ersten TinyML-Prüflauf

RP2040 ist ein sinnvoller Startpunkt, wenn eine kleine TinyML-Idee auf einer echten Leiterplatte geprüft werden soll. Er ist kein universeller Beschleuniger, sondern ein gut sichtbarer Prüf-MCU für Sensorpfad, Speicherbudget, Timing und Produktschnittstelle.

Entscheidend ist nicht, ob ein Beispielprojekt läuft. Entscheidend ist, ob das Produkt stabile Daten erfassen, ein kleines Modell im geforderten Rhythmus ausführen, aus dem Energiesparzustand zurückkehren und ein belastbares Ergebnis melden kann.

RP2040 als Prüf-MCU einsetzen

Der Baustein kombiniert zwei Cortex-M0+-Kerne, SRAM, PIO und einen einfachen Startpfad aus externem Flash. Dadurch lassen sich Sensoranschluss, Zeitverhalten und Firmwarelast früh messen.

Die Grenze ist hilfreich. Das Modell muss klein bleiben, Eingabefenster, Merkmale, Quantisierung und Latenz werden sichtbar. Gesten, Vibrationen, einfache Audiomerkmale und enge Klassifikationen passen gut zu diesem ersten Prüfschritt.

Mit dem Sensorpfad beginnen

Ein TinyML-Ergebnis hängt an der Qualität der Eingangsdaten. Mikrofone brauchen Taktstabilität, Beschleunigungssensoren feste Abtastung, Temperatur- oder Drucksensoren genügend Einschwingzeit und passende Filterung.

Schnittstelle, Versorgung, Abtastrate, Interruptverhalten und Kalibrierung gehören in die Prüfung. I2C, SPI, analoge Eingänge und digitale Mikrofone verlangen unterschiedliche Pullups, Referenzen, Filter und Wiederanlaufstrategien.

Speicher vor dem Modell prüfen

Beim RP2040 reicht es nicht, nur die Gewichte zu zählen. Eingabepuffer, Merkmalsdaten, tensor arena, Stack, Protokollierung, Kommunikation und Sensorhistorie belegen denselben knappen Speicherraum.

Der erste Test sollte das kleinste Modell nutzen, das die Produktfrage beantwortet. Für Vibrationen können kurze Merkmale reichen, für Gesten ein begrenztes Achsenfenster, für Audio ein schmaler Satz von Merkmalen und Labels.

Timing, Energie und Aufwachen messen

Viele TinyML-Produkte warten länger, als sie rechnen. Aufwachzeit, Sensorbereitschaft und Versorgungserholung sind Teil des Inferenzpfads. Messen Sie Erfassung, Merkmalsbildung, Inferenz, Meldung und Rückkehr in den Sparzustand zusammen.

Ein Durchschnittsstrom verdeckt oft Spitzen, Regler-Eigenstrom, Sensortastgrad und Funk- oder Schnittstellenbursts. Diese Werte entscheiden über Laufzeit und Stabilität an einer schwachen Versorgung.

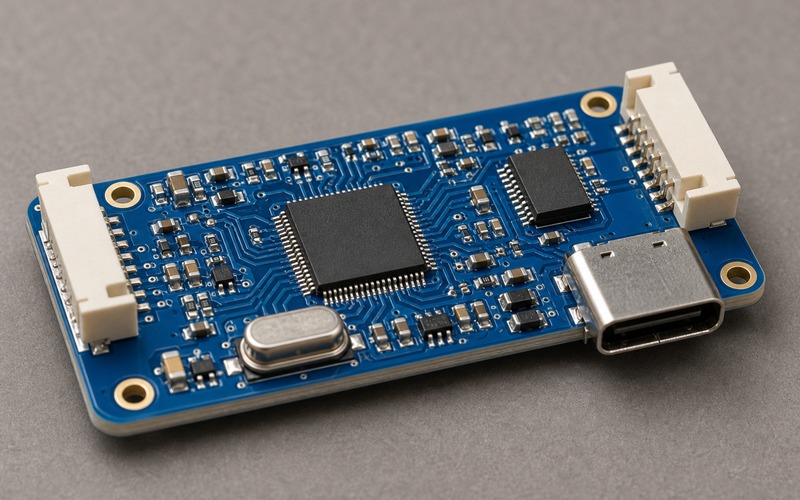

Die Leiterplatte als Produktkandidat prüfen

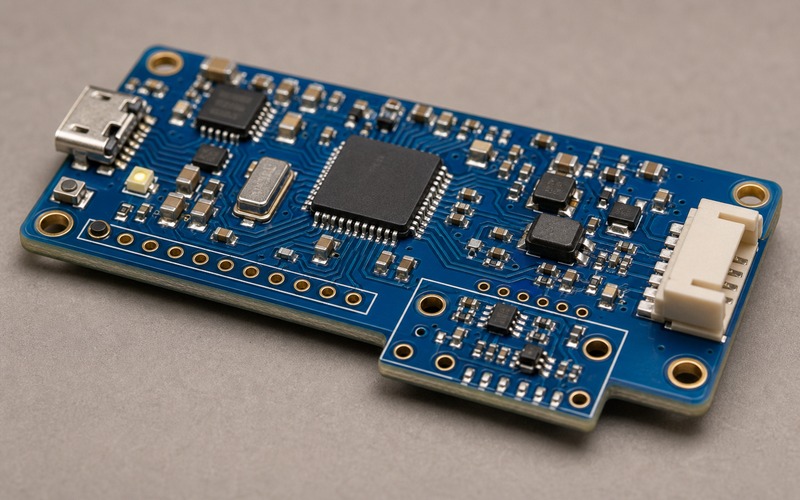

Platzierung, Flash, Takt, Entkopplung, Reset, Startzugang und Debug-Zugang müssen prüfbar bleiben. Wichtige Versorgungen und Signale brauchen Messpunkte.

Die Richtung der Steckverbinder ist Teil der Konstruktion. Sensoranschlüsse, USB, FPC und Board-to-Board-Verbinder sollen zur echten Montage- oder Steckrichtung zeigen.

Abschließende Auswahlprüfung

Bestätigen Sie Sensorpfad, Abtastzeit, Energiezustände und Speicherreserve, bevor RP2040 als Prototyp- oder Kleinserienlösung freigegeben wird. Die Unterlagen sollten exakte Teilenummer, Gehäuse, Flash-Kombination, Versorgung, Toolversionen, Stromprofil und zulässige Alternativen enthalten.

Wenn Modell, Leistung oder Schnittstelle über diese Grenze hinausgehen, sollte der Grund messbar festgehalten werden. Danach kann die Prüfung zu einem stärkeren MCU, einem MCU mit Neural-Einheit, einem Applikationsprozessor, FPGA oder dedizierten Inferenzbaustein wechseln.
