Produktdetails
TMP116AIDRVR - Hochpräziser digitaler Temperatursensor von TI
TMP116AIDRVR ist ein lokaler digitaler 16-Bit-Temperatursensor mit einer Genauigkeit von bis zu ±0,2°C, einer Auflösung von 0,0078125°C, einer Versorgung von 1,9 V bis 5,5 V, I2C/SMBus, programmierbarem ALERT, 64-Bit-EEPROM und einem 6-poligen DRV-WSON-Gehäuse.
Produktübersicht
Der TMP116AIDRVR von Texas Instruments ist ein stromsparender, hochpräziser lokaler Temperatursensor mit integriertem 16-Bit-Wandler und 64 Bit frei nutzbarem EEPROM. Die Kommunikation erfolgt über eine I2C/SMBus-kompatible Schnittstelle; das Bauteil wird im kompakten 6-poligen DRV-WSON-Gehäuse geliefert.
Für den TMP116 ist bei 3,3 V zwischen -10°C und +85°C eine maximale Genauigkeitsabweichung von ±0,2°C spezifiziert; die Auflösung beträgt 0,0078125°C je LSB. Programmierbare obere und untere Grenzwerte, ALERT-Betrieb, wählbare Mittelung, Wandlungszyklen, Einzelmessung und vier über ADD0 wählbare Busadressen unterstützen präzise Mehrsensor-Systeme.
Die Messgenauigkeit hängt sowohl von der thermischen Platzierung als auch von der elektrischen Konfiguration ab. Der empfohlene 100-nF-Abblockkondensator gehört nahe an V+ und GND; Wärmequellen sind vom Sensor fernzuhalten und der Wandlungszyklus ist zur Begrenzung der Eigenerwärmung zu wählen. Auf einer starren Leiterplatte ohne Systemkalibrierung empfiehlt TI, das freiliegende Thermopad nicht zu verlöten. Wird es verlötet, muss es potentialfrei bleiben oder mit Masse verbunden werden.
Technischer Praxishinweis
Was ist bei der Integration des TMP116AIDRVR für Präzisionsmessungen besonders wichtig?
- Wärmepfad kontrollieren: Sensorplatzierung, Kupferflächen, Luftstrom, benachbarte Pullup-Widerstände und mechanische Spannung können den Messwert verschieben. Der Leiterplattenentwurf ist gemäß TI an Messungen an festen Oberflächen, bewegter Luft oder ruhender Luft anzupassen.
- Eigenerwärmung begrenzen: Wenn keine kontinuierliche Wandlung erforderlich ist, sind Einzelmessung oder ein Wandlungszyklus mit Standby-Zeit zu verwenden. TI nennt acht Mittelungen mit einem 1-Sekunden-Zyklus als häufig geeignete Kombination, damit sich das Bauteil wieder der Umgebungstemperatur annähern kann.
- Freiliegendes Pad bewusst behandeln: Für hochpräzise Messungen auf starren Leiterplatten ohne Systemkalibrierung empfiehlt TI, das Thermopad nicht zu verlöten. Ein verlötetes Pad muss potentialfrei oder geerdet sein; der Einfluss mechanischer Spannung ist zu prüfen.
Wichtige Vorteile
Der TMP116 ist bei 3,3 V zwischen -10°C und +85°C mit maximal ±0,2°C spezifiziert; die Produktionsprüfung ist auf NIST-kalibrierte Geräte rückführbar.
0,0078125°C je LSB ermöglichen die Erfassung kleiner Temperaturänderungen in präzisen Überwachungs- und Regelanwendungen.
Typisch 3,5 µA bei einem 1-Hz-Wandlungszyklus ohne Mittelung und typisch 0,25 µA im Abschaltmodus bei 25°C reduzieren die mittlere Leistungsaufnahme.
I2C/SMBus, vier wählbare Adressen, programmierbare ALERT-Grenzen, Mittelung, Einzelmessung und 64-Bit-EEPROM vereinfachen Mehrsensor-Systeme.
Technische Daten
| Parameter | Wert | Bedingung / Hinweis |
|---|---|---|
| Bestellnummer | TMP116AIDRVR | Aktive Serien-Bestellnummer |
| Hersteller | Texas Instruments | TMP116-Familie |
| Sensortyp | Lokaler digitaler Temperatursensor | Integrierter 16-Bit-Temperaturwandler |
| Versorgungsspannung | 1,9 V bis 5,5 V | Gesamter Versorgungsspannungsbereich |
| Betriebstemperatur | -55°C bis +125°C | Bestellnummer TMP116AIDRVR |
| Genauigkeit | maximal ±0,2°C | -10°C bis +85°C, V+ = 3,3 V, 8 Mittelungen, 1-Hz-Zyklus |
| Erweiterte Genauigkeit | maximal ±0,25°C / ±0,3°C | -40°C bis +105°C / +105°C bis +125°C bei 3,0 V bis 3,6 V |
| Auflösung | 16 Bit; 0,0078125°C je LSB | Temperaturauflösung 7,8125 m°C |
| Typischer Strom | 3,5 µA | 1-Hz-Wandlung, Mittelung aus, Bus inaktiv, 25°C |
| Abschaltstrom | typisch 0,25 µA; maximal 0,5 µA | Serieller Bus inaktiv bei 25°C |
| Wandlungszeit | typisch 15,5 ms; maximal 17 ms | Eine aktive Wandlung |
| Digitale Schnittstelle | I2C/SMBus, 1 kHz bis 400 kHz | Zweidraht-Slave-Schnittstelle |
| 7-Bit-Adressen | 0x48, 0x49, 0x4A, 0x4B | Auswahl durch ADD0 an GND, V+, SDA oder SCL |
| EEPROM | 64 Bit frei nutzbar | Mindestens 1000 Schreibzyklen und 10 Jahre Datenerhalt |
| Gehäuse | 6-poliges WSON (DRV) | 2,00 mm x 2,00 mm; maximal 0,8 mm hoch |
| Lieferform | Großes Gurtband und Rolle, 3000 Stück | Bestellnummer mit Suffix R |
| Bauteilkennzeichnung | T116 | Gehäuse- und Bestellanhang |
| Feuchteempfindlichkeit | MSL 1, 260°C unbegrenzt | Level-1-260C-UNLIM |
Gehäuse

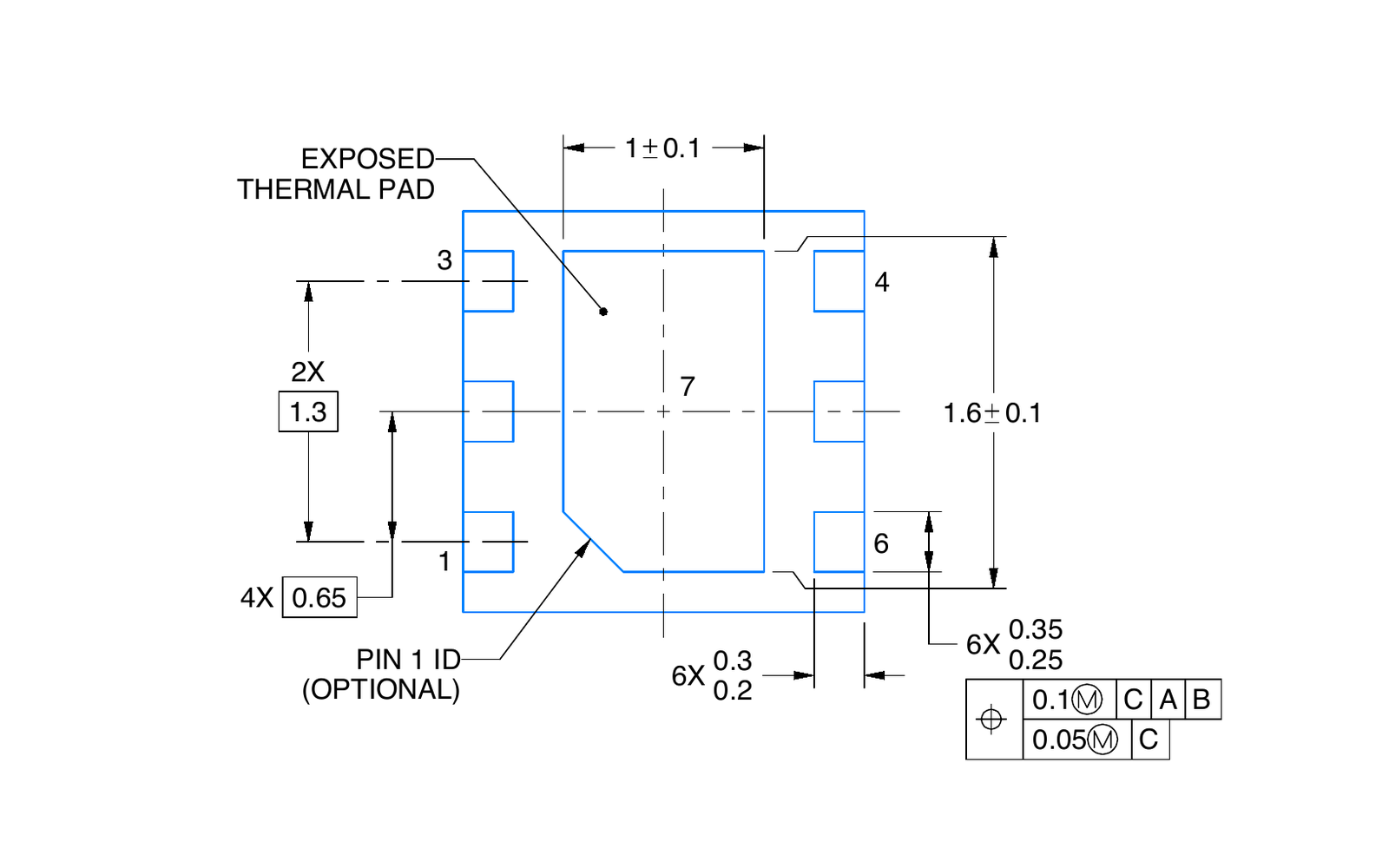

TMP116AIDRVR verwendet ein 6-poliges DRV-WSON-Gehäuse mit einer Nennfläche von 2,00 mm x 2,00 mm und einer maximalen Höhe von 0,8 mm. Die offizielle Mechanikzeichnung zeigt sechs Randkontakte und das freiliegende Thermopad 7.
Das Suffix R bezeichnet eine große Gurtband-und-Rolle-Lieferung mit 3000 Stück. Für Landmuster und Montage gilt die aktuelle TI-Zeichnung DRV0006B. Bei präzisen Messungen auf starren Leiterplatten ohne Systemkalibrierung ist die TI-Empfehlung zum unverlöteten Thermopad zu beachten.
Pinbelegung

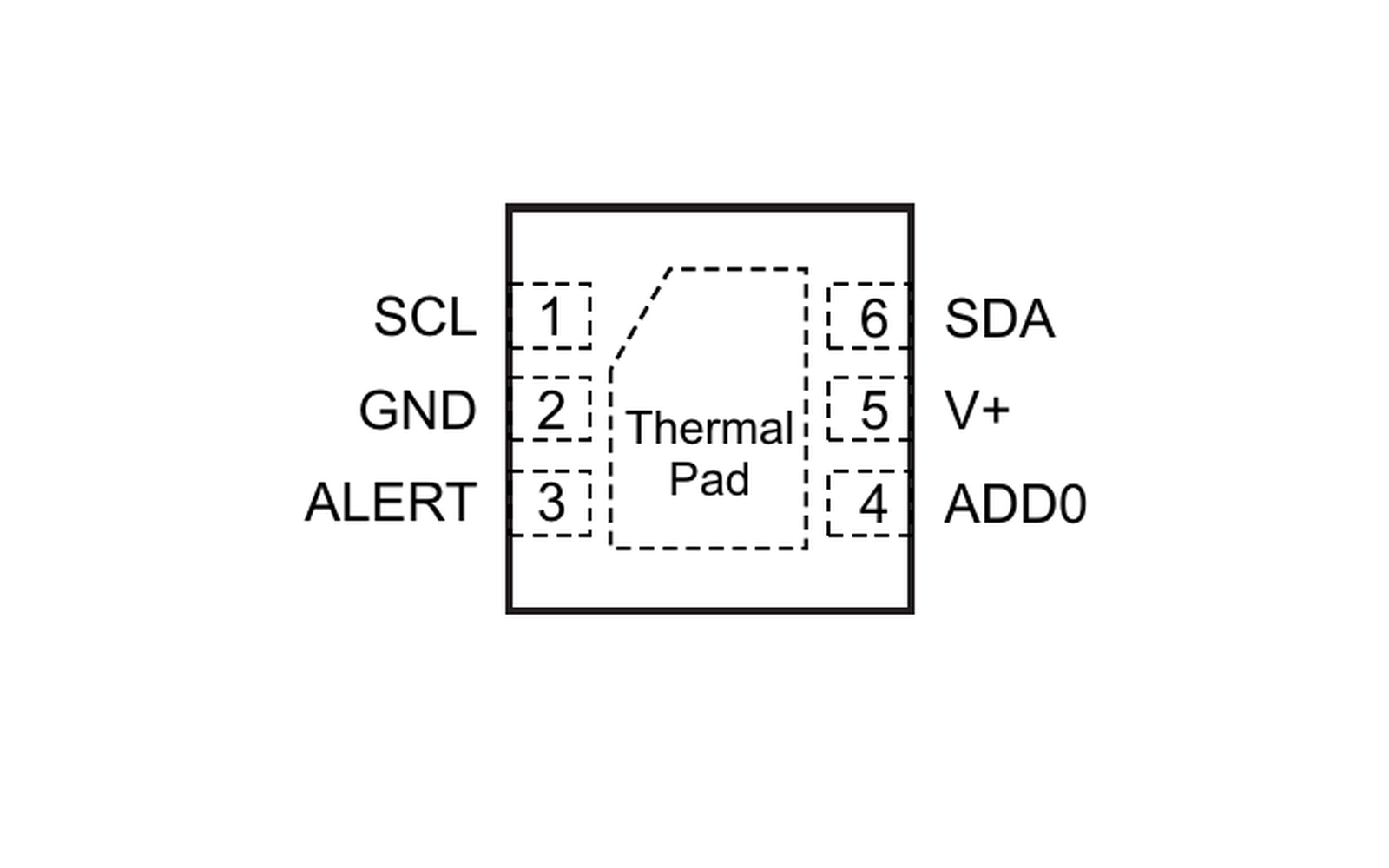

In der DRV-Draufsicht ist Pin 1 SCL, Pin 2 GND, Pin 3 ALERT, Pin 4 ADD0, Pin 5 V+ und Pin 6 SDA. Das mittlere freiliegende Thermopad ist kein gewöhnlicher Signalpin; für die gewählte Messmethode gelten die Anordnungshinweise von TI.
- Pin 1 - SCL: Serieller I2C/SMBus-Takteingang für 1 kHz bis 400 kHz.
- Pin 2 - GND: Masserückleitung für Versorgung und Abblockkondensator.
- Pin 3 - ALERT: Ausgang mit offenem Drain für Übertemperatur oder Datenbereitschaft; bei Verwendung ist ein Pullup erforderlich.
- Pin 4 - ADD0: Adresseingang; Verbindung mit GND, V+, SDA oder SCL wählt eine von vier Adressen.
- Pin 5 - V+: Versorgungseingang für 1,9 V bis 5,5 V; einen 100-nF-Abblockkondensator nahe an V+ und GND platzieren.
- Pin 6 - SDA: Bidirektionale Datenleitung mit offenem Drain für I2C/SMBus mit geeignetem Pullup.
- Pad 7 - Thermopad: Freiliegendes Thermopad; TI-Hinweise für starre oder flexible Leiterplatten anwenden und nicht als Signalanschluss verwenden.
Äquivalente
Kompatibilitätsprüfung: Die folgenden Bauteile sind verwandte TI-Temperatursensoren mit exakt belegten Kataloglinks. Eine ähnliche Bezeichnung reicht nicht für Austauschbarkeit aus. Vor der Auswahl sind Genauigkeit, Temperaturbereich, Registerverhalten, EEPROM, Versorgung und Anforderungen der Gerätesoftware zu prüfen.
| Teilenummer | Einordnung | Gehäuse | Auswahlhinweis |
|---|---|---|---|
| TMP116AIDRVR | TMP116 der 0,2°C-Klasse | WSON DRV, 6 Pins | Aktuelle Ziel-Bestellnummer; 64-Bit-EEPROM und -55°C bis +125°C |
| TMP116NAIDRVR | Genauigkeitsvariante TMP116N | WSON DRV, 6 Pins | Gleiche Familie und gleiches Gehäuse; abweichende TMP116N-Genauigkeitsgrenzen prüfen |
| TMP117AIDRVR | Präzisionsvariante der 0,1°C-Klasse | WSON DRV, 6 Pins | Anderes Bauteil mit 48-Bit-EEPROM und -55°C bis +150°C; Register und Gerätesoftware prüfen |
Herstellerinformationen
Texas Instruments entwickelt analoge und eingebettete Halbleiter für Industrie-, Medizin-, Automobil-, Kommunikations- und Unterhaltungselektronik. TMP116 gehört zum Produktangebot der präzisen digitalen Temperatursensoren von TI.
Für Grenzwerte, Registerverhalten, Gehäuseabmessungen, Bestellstatus und Montagehinweise des TMP116AIDRVR sind die aktuelle TI-Produktseite zum TMP116, das Datenblatt SBOS740A und der Anhang zur exakten Bestellnummer maßgeblich.
Anwendungen
Häufig gestellte Fragen
Welche Genauigkeit und Auflösung bietet TMP116AIDRVR?
Bei V+ = 3,3 V spezifiziert der TMP116 zwischen -10°C und +85°C eine maximale Genauigkeitsabweichung von ±0,2°C. Das 16-Bit-Temperaturergebnis hat eine Auflösung von 0,0078125°C je LSB.
Welche I2C-Adressen kann TMP116 verwenden?
ADD0 an GND, V+, SDA oder SCL wählt die jeweilige 7-Bit-Adresse 0x48, 0x49, 0x4A oder 0x4B. Damit sind bis zu vier Bauteile an einem Bus möglich.
Soll das freiliegende Thermopad verlötet werden?
Für eine starre Leiterplatte und eine hochpräzise Messung ohne Systemkalibrierung empfiehlt TI, das Pad nicht zu verlöten. Auf einer flexiblen Leiterplatte darf es zur Verbesserung der Zuverlässigkeit verlötet werden. Ein verlötetes Pad muss potentialfrei oder geerdet sein; mechanische Spannung ist zu validieren.
Haftungsausschluss
Technische Angaben: Die technischen Werte sind aus offiziellen Unterlagen von Texas Instruments zum TMP116AIDRVR zusammengefasst. Herstellerunterlagen können sich ändern; bei der endgültigen Bauteilauswahl und Entwurfsprüfung sind die aktuelle Revision und der Status der exakten Bestellnummer zu prüfen.
Kompatibilität von Alternativen: Verwandte Bauteile können sich bei Genauigkeit, Temperaturbereich, EEPROM-Größe, Registern, Verhalten der Gerätesoftware und Qualifikation unterscheiden. Gleiche Gehäusebezeichnungen begründen keine Austauschbarkeit; elektrische, mechanische, thermische und softwareseitige Anforderungen sind vor einem Ersatz zu validieren.
