Texas Instruments OPT3001IDNPRQ1
- Teilenummer:
- OPT3001IDNPRQ1
- Hersteller:
- Texas Instruments
- Kategorie:
- Umgebungslicht-, IR-, UV-Sensoren
- Verpackung:
- 6-USON Exposed Pad (DNP)
- Datenblatt:
-
OPT3001IDNPRQ1.pdf
- Beschreibung:
- TI automotive ambient light sensor with human-eye-matched response, automatic 0.01-lux to 83-klux ranging, I2C, and 6-pin DNP USON.
- Menge:
Stückpreis:$1.205600
Gesamtpreis:$1.205600
- Zahlung:
- Versand:
Inventar:8,452
Senden Sie uns Ihre Anfrage, wir antworten umgehend.
Auf Lager : 8,452 PCS
| Menge | Stückpreis | Gesamtpreis |
| 1+ | $1.205600 | $1.205600 |
| 1000+ | $0.661300 | $661.300000 |
Sie können auch eine Anfrage für OPT3001IDNPRQ1 stellen oder uns per E-Mail an: [email protected] schreiben. Wir werden Sie innerhalb von 12 Stunden kontaktieren.
Produktdetails
OPT3001IDNPRQ1 - TI Umgebungslichtsensor für Fahrzeuge
OPT3001IDNPRQ1 ist ein AEC-Q100-qualifizierter Umgebungslichtsensor für Fahrzeuge mit 0,01 lux bis 83 klux, 23 Bit effektivem Dynamikbereich, automatischer Messbereichswahl, 1,6 V bis 3,6 V Versorgung und I2C/SMBus-Schnittstelle.
Produktübersicht
OPT3001IDNPRQ1 von Texas Instruments ist ein Umgebungslichtsensor für Fahrzeuge, der die Intensität sichtbaren Lichts in digitale Luxwerte umsetzt. Seine spektrale Empfindlichkeit folgt eng der photopischen Empfindlichkeit des menschlichen Auges; im USON-Gehäuse werden typisch mehr als 99% der Infrarotstrahlung unterdrückt.
Der Messbereich reicht von 0,01 lux bis 83 klux bei einem effektiven Dynamikbereich von 23 Bit. Zwölf binär gewichtete Bereiche, automatische Bereichswahl, wählbare Wandlungszeiten von 100 ms oder 800 ms und ein typischer Betriebsstrom von 1,8 µA ermöglichen präzise Messungen bei geringer Belastung der Steuerung und Versorgung.
Zuverlässige Ergebnisse erfordern eine abgestimmte elektrische und optische Umsetzung. ADDR muss vor jeder Busübertragung festgelegt sein; SDA, SCL und INT benötigen Hochziehwiderstände, und die Versorgung muss lokal abgeblockt werden. Im fertigen Aufbau sind Fensterdurchlass, Einfallswinkel, Reflexionen, Öffnungsposition und Montagetoleranzen zu prüfen.
Technischer Praxishinweis
Welche Faktoren beeinflussen die Messgenauigkeit hinter einem Fahrzeugfenster am stärksten?
- Optischer Aufbau: Durchlass, Tönung, Oberflächenbehandlung, Reflexionen und Einfallswinkel verändern das Verhältnis zwischen äußerer Beleuchtungsstärke und dem Wert am Sensor.
- Mechanische Ausrichtung: Die DNP-Bauform besitzt eine definierte Verschiebung der Sensorfläche. Die Gehäuseöffnung ist nach der Herstellerzeichnung auszurichten; Bestückungs- und Gehäusetoleranzen gehören in die optische Bilanz.
- Systemabgleich: Der vollständige Aufbau muss mit repräsentativen Lichtquellen und Temperaturen geprüft werden. Ein Korrekturfaktor wird erst nach Festlegung der Mechanik bestimmt.
Wichtige Vorteile
Die photopische Spektralantwort und die typische Infrarotunterdrückung von mehr als 99% unterstützen eine Messung entsprechend der menschlichen Helligkeitswahrnehmung.
Zwölf automatisch wählbare Bereiche decken 0,01 lux bis 83 klux mit 23 Bit effektivem Dynamikbereich und weniger als 0,2% typischer Abweichung zwischen benachbarten Bereichen ab.
1,6 V bis 3,6 V Versorgung, 1,8 µA typischer Betriebsstrom, I2C/SMBus und vier wählbare Adressen erleichtern die Einbindung mehrerer Sensoren.
Obere und untere Grenzwerte, wählbares rastendes oder transparentes Hystereseverhalten und eine einstellbare Fehlerzahl steuern den INT-Ausgang.
Technische Daten
| Kenngröße | Wert | Bedingung / Hinweis |
|---|---|---|
| Bestellnummer | OPT3001IDNPRQ1 | Aktive Serienausführung |
| Hersteller | Texas Instruments | OPT3001-Q1-Familie |
| Bauteilart | Umgebungslichtsensor für Fahrzeuge | Digitaler Luxwert |
| Qualifikation | AEC-Q100, Temperaturklasse 3 | Exakte I-Ausführung |
| Messbereich | 0,01 lux bis 83 klux | Automatische oder programmierte Vollbereichswahl |
| Effektiver Dynamikbereich | 23 Bit | Bei automatischer Vollbereichswahl |
| Vollbereiche | 12 binär gewichtete Bereiche | Weniger als 0,2% typische Abweichung zwischen Nachbarbereichen |
| Spektralantwort | An die photopische Augenempfindlichkeit angepasst | Mehr als 99% typische Infrarotunterdrückung im USON |
| Empfindlichkeitsmaximum | 550 nm | Maximale spektrale Bestrahlungsempfindlichkeit |
| Versorgungsspannung | 1,6 V bis 3,6 V | VDD-Betriebsbereich |
| Betriebsstrom | 1,8 µA typisch; 2,5 µA maximal | Aktiv bei VDD = 3,6 V |
| Wandlungszeit | 100 ms oder 800 ms | Über das Konfigurationsregister wählbar |
| Digitale Schnittstelle | I2C / SMBus | Bis 400 kHz im schnellen Modus oder 2,6 MHz im Hochgeschwindigkeitsmodus |
| I2C-Adresswahl | 4 Adressen | ADDR mit GND, VDD, SDA oder SCL verbinden |
| Interrupt | INT-Ausgang mit offenem Drain | Grenzwerte, Polarität, Rastung und Fehlerzahl programmierbar |
| Betriebstemperatur | -40°C bis 85°C | Exakte Ausführung OPT3001IDNPRQ1 |
| Gehäuse | 6-poliges USON (DNP) | 2,00 mm x 2,00 mm x 0,65 mm |
| Lieferform | Große Rolle mit 3000 Stück | Trägerkennzeichen R |
| Bauteilkennzeichnung | ED | Gehäuseoptionstabelle |
| Feuchteempfindlichkeit | MSL 3, 260°C / 168 h | Level-3-260C-168 HR |
Gehäuse

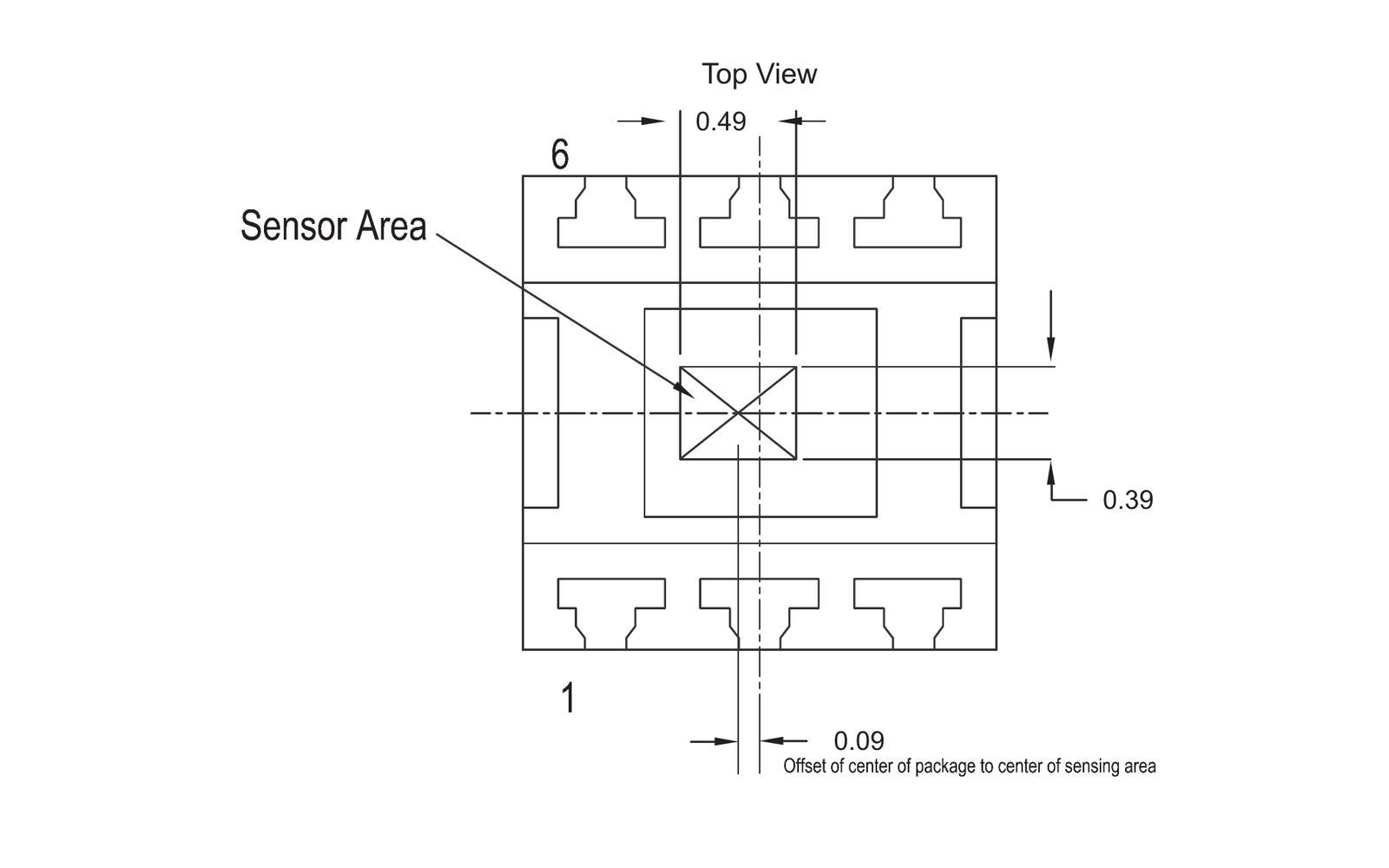

OPT3001IDNPRQ1 verwendet das 6-polige DNP-USON-Gehäuse. TI spezifiziert einen Körper von 2,00 mm x 2,00 mm und eine maximale Höhe von 0,65 mm. Die offizielle Draufsicht zeigt Außenkontur, Pin-1-Ausrichtung und die Verschiebung der optischen Sensorfläche.
Die Ausführung mit R-Kennzeichen wird auf einer großen Rolle mit 3000 Stück geliefert. Für Leiterplattengeometrie und Montage ist die aktuelle DNP-Zeichnung maßgeblich; die Gehäuseöffnung muss an der Sensorfläche und nicht nur an der Gehäusemitte ausgerichtet werden.
Pinbelegung

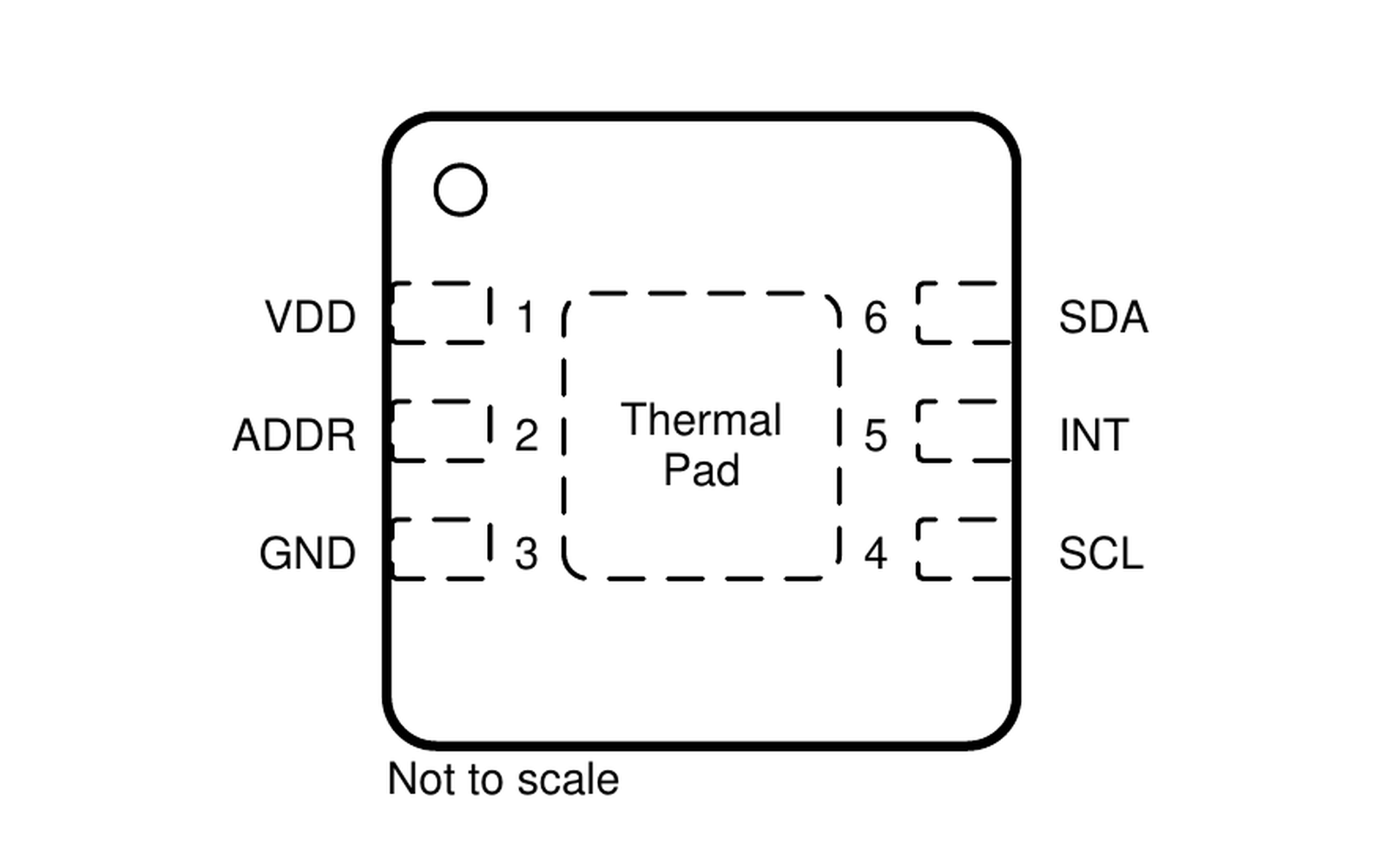

In der DNP-Draufsicht ist Pin 1 VDD, Pin 2 ADDR, Pin 3 GND, Pin 4 SCL, Pin 5 INT und Pin 6 SDA. Das freiliegende Mittelpad ist nach der aktuellen TI-Landeflächenzeichnung an die Leiterplatte anzubinden.
- Pin 1 - VDD: Versorgungseingang für 1,6 V bis 3,6 V. Den empfohlenen Abblockkondensator nahe VDD und GND anordnen.
- Pin 2 - ADDR: Eingang zur Adresswahl. Durch Verbindung mit GND, VDD, SDA oder SCL wird eine von vier I2C-Adressen gewählt.
- Pin 3 - GND: Masseanschluss und Rückleitung für Versorgungsabblockung und digitale Schnittstelle.
- Pin 4 - SCL: I2C-Takteingang. Einen passenden Hochziehwiderstand vorsehen und die Zeiten für die gewählte Übertragungsart prüfen.
- Pin 5 - INT: Programmierbarer Interruptausgang mit offenem Drain. Grenzwerte, Polarität, Rastverhalten und Fehlerzahl festlegen.
- Pin 6 - SDA: Bidirektionale I2C-Datenleitung mit offenem Drain. Den Hochziehwiderstand nach Busspannung, Kapazität und Taktfrequenz auslegen.
Temperaturklassen und Materialvarianten
Kompatibilitätsanforderung: Diese Bestellvarianten besitzen die optische Funktion des OPT3001-Q1 und dieselbe DNP-USON-Landefläche, unterscheiden sich jedoch in Temperaturklasse oder Materialkennzeichen. Vor einem Ersatz sind Bestellnummer, Temperaturbereich, Lieferform und Materialerklärung zu prüfen.
| Bestellnummer | Temperaturklasse | Gehäuse / Lieferform | Prüfung bei der Beschaffung |
|---|---|---|---|
| OPT3001IDNPRQ1 | Klasse 3: -40°C bis 85°C | USON DNP; Rolle mit 3000 Stück | Die exakte I-Ausführung verwenden, wenn der angegebene Umgebungstemperaturbereich ausreicht |
| OPT3001IDNPRQ1.A | Klasse 3: -40°C bis 85°C | USON DNP; Rolle mit 3000 Stück | Materialkennzeichen .A und freigegebene Materialerklärung durch den Einkauf bestätigen |
| OPT3001DNPRQ1 | Klasse 2: -40°C bis 105°C | USON DNP; Rolle mit 3000 Stück | Nur nach Prüfung der erweiterten Temperaturklasse und der Systemqualifikation einsetzen |
Herstellerinformationen
Texas Instruments entwickelt analoge und eingebettete Halbleiter für Fahrzeuge, Industrie, Kommunikation und persönliche Elektronik. OPT3001-Q1 gehört zum Programm optischer Fahrzeugsensoren von TI.
Für elektrische Grenzwerte, optische Antwort, Registerverhalten, Gehäuseabmessungen, Bestelldaten und Qualifikation des OPT3001IDNPRQ1 sind die aktuelle TI-Produktseite und SBOS853C maßgeblich.
Anwendungen
Häufig gestellte Fragen
Welchen Messbereich besitzt OPT3001IDNPRQ1?
Der Sensor misst von 0,01 lux bis ungefähr 83 klux. Die automatische Vollbereichswahl nutzt zwölf binär gewichtete Bereiche und erreicht einen effektiven Dynamikbereich von 23 Bit.
Wie wird die I2C-Adresse gewählt?
ADDR wird vor der Busübertragung mit GND, VDD, SDA oder SCL verbunden. Da der Zustand bei jeder Übertragung erfasst wird, muss die Verbindung stabil sein und mit der Adresse der Steuerung übereinstimmen.
Was ist bei einer Montage hinter dunklem Glas zu prüfen?
Der vollständige optische Aufbau muss hinsichtlich Glasdurchlass, Tönung, Reflexionen, Einfallswinkel, Öffnungsausrichtung und Temperaturverhalten vermessen werden. Erst danach wird ein erforderlicher Systemkorrekturfaktor festgelegt.
Hinweise
Technische Angaben: Die technischen Werte auf dieser Seite beruhen auf dem Datenblatt OPT3001-Q1 und den Angaben zur exakten Bestellnummer von Texas Instruments. Für Bauteilauswahl und Systemprüfung sind die aktuellen, vom Hersteller freigegebenen Unterlagen maßgeblich.
Variantenkompatibilität: Verwandte Bestellvarianten können trotz gleicher Landefläche einen anderen qualifizierten Temperaturbereich, eine andere Lieferform oder ein anderes Materialkennzeichen besitzen. Vor dem Ersatz sind elektrische, optische, mechanische, qualifikationsbezogene und beschaffungsrelevante Anforderungen zu prüfen.
