BC817DS ist ein von Nexperia dokumentiertes Doppel-NPN-Transistorfeld im 6-poligen TSOP6 SOT457. Je Transistor gelten 45 V Kollektor-Emitter-Spannung bei offener Basis, 500 mA dauerhafter Kollektorstrom und 1 A Spitzenstrom für einen einzelnen Impuls bis 1 ms. Die Doppelausführung verringert Platzbedarf und Bestückungsschritte in kompakten Schalt- oder Verstärkerstufen.

Das Datenblatt nennt eine Gleichstromverstärkung von 160 bis 400 bei VCE = 1 V und IC = 100 mA; bei IC = 500 mA beträgt der Mindestwert 40. Die Kollektor-Emitter-Sättigung ist bei IC = 500 mA und IB = 50 mA auf 700 mV begrenzt. Mindestens 100 MHz Transitfrequenz und typisch 5 pF Kollektorkapazität unterstützen Kleinsignalschaltungen innerhalb der Spannungs-, Strom-, Leistungs- und Temperaturgrenzen.

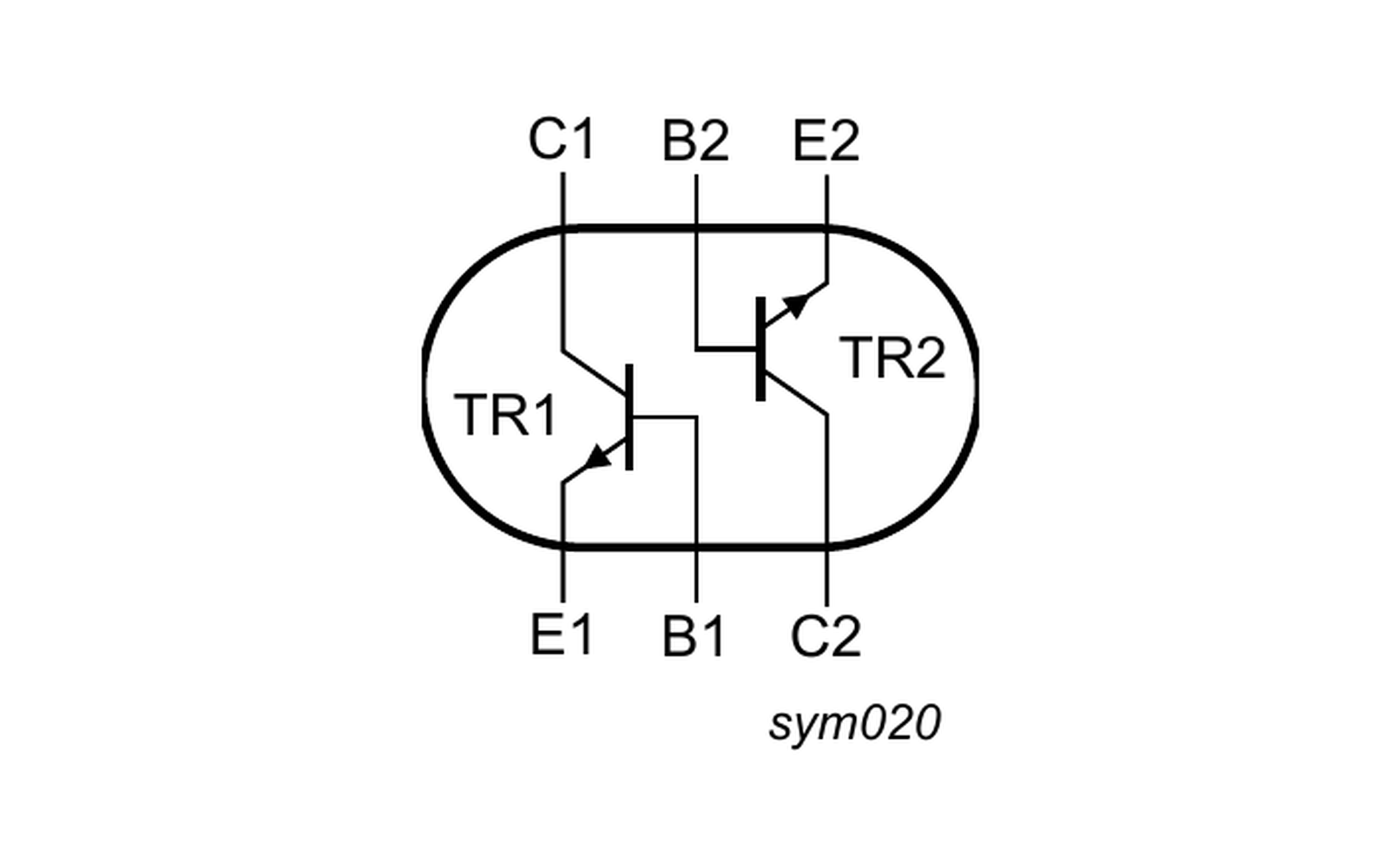

Die Anschlüsse 1, 2 und 6 bilden TR1 als E1, B1 und C1. Die Anschlüsse 4, 5 und 3 bilden TR2 als E2, B2 und C2. Unter der angegebenen PCB-Bedingung darf das gesamte Bauteil bei Tamb = 25°C 600 mW und jeder Transistor 370 mW umsetzen. Der Wärmewiderstand zur Umgebung beträgt 208 K/W; Umgebung und Lagerung reichen von -65°C bis 150°C.

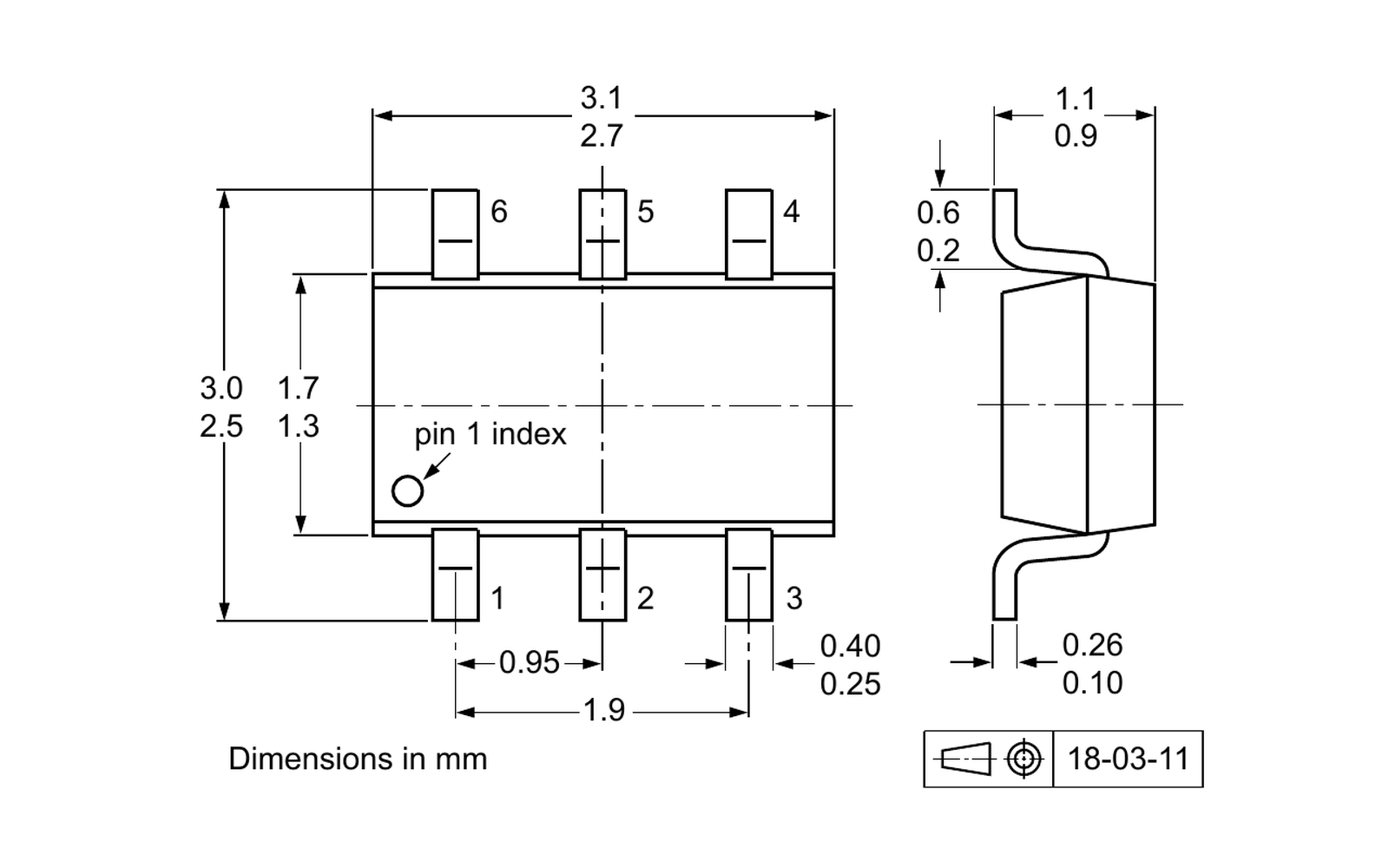

BC817DS verwendet das auf Seite 4 des offiziellen Datenblatts gezeigte TSOP6 (SOT457 / SC-74). Der 6-polige Körper misst an den maximalen Außenmaßen etwa 3,1 mm × 1,7 mm, besitzt 0,95 mm Anschlussraster und trägt die Kennzeichnung N3. Die aktuelle SOT457-Maßzeichnung ist die Referenz für Lötflächen und Montage.

Die Nexperia-Stoffdeklaration für BC817DS,115 nennt 10.952174 mg. Dies entspricht 0.010952174 g beziehungsweise 0.011 g nach Rundung auf drei Dezimalstellen. Lötflächen, Prozess, Ausrichtung von Anschluss 1 und Toleranzen müssen der aktuellen SOT457-Unterlage folgen.

Draufsicht: 1=E1, 2=B1, 3=C2, 4=E2, 5=B2 und 6=C1. Anschluss 1 vor der Montage prüfen und beide Transistorpfade getrennt führen.

• 1 - E1: Emitter von TR1.
• 2 - B1: Basis von TR1.
• 3 - C2: Kollektor von TR2.
• 4 - E2: Emitter von TR2.
• 5 - B2: Basis von TR2.
• 6 - C1: Kollektor von TR1.

Kompatibilitätsanforderung: BC807DS und BC817DPN sind offizielle Ergänzungstypen, aber keine automatischen Direktersatzteile. Polarität, Paarung, Belegung, Verstärkungsgruppe, Grenzwerte, Gehäuse und Bestellendung sind zu prüfen.

NXP ist die historische Marke von BC817DS. Der aktuelle Hersteller ist Nexperia; dessen Produktseite, Datenblatt und Stoffdeklaration decken das Bauteil ab. LCSC C128436 nennt zudem die exakte Bestellvariante BC817DS,115. Für technische und beschaffungsbezogene Entscheidungen gelten diese aktuellen Unterlagen.

Das Nexperia-Datenblatt BC817DS in Fassung 4, veröffentlicht am 1. Oktober 2025, bestimmt die hier verwendeten elektrischen Grenzwerte, das Gehäuse, die Pinbelegung, die Kennzeichnung und den Revisionsstand. Der Änderungshinweis nennt den Wechsel zu einer nicht für Kraftfahrzeuge qualifizierten Ausführung; deshalb wird keine Fahrzeugqualifikation behauptet. Vertriebspreise belegen nur die kommerziellen Felder und ersetzen keine offizielle technische Spezifikation.
