Der AMC1311BDWVR von Texas Instruments ist ein präziser verstärkter Isolationsverstärker für hochohmige Spannungsmessungen. Der Eingang verarbeitet -0,1 V bis +2 V. Der Differenzausgang überträgt das Signal mit einer festen Nennverstärkung von 1 V/V und trennt Schaltungen mit unterschiedlichen Gleichtaktpotenzialen galvanisch. Bitte beachten Sie den Punkt als Dezimaltrennzeichen in den technischen Grenzwerten des Datenblatts.

Die genaue Bestellnummer gehört zur AMC1311B-Klasse. VDD1 und VDD2 unterstützen jeweils 3,0 V bis 5,5 V, der Temperaturbereich beträgt -55°C bis +125°C. Unter der festgelegten Bedingung VDD1 = 4,5 V bis 5,5 V beträgt der Offsetfehler höchstens ±1,5 mV, der Verstärkungsfehler höchstens ±0,2% und die CMTI mindestens 100 kV/µs.

Der Baustein ist für isolierte Spannungsmessungen in Motorantrieben, Frequenzumrichtern und unterbrechungsfreien Stromversorgungen vorgesehen. Ein hochohmiger Widerstandsteiler kann eine Zwischenkreisspannung auf den 2-V-Eingangsbereich skalieren. Der aktiv hohe SHTDN-Eingang und der fehlersichere Zustand des niederspannungsseitigen Ausgangs unterstützen die Erkennung einer Abschaltung oder fehlenden hochspannungsseitigen Versorgung; die Systemschwellen müssen dennoch in der realen Schaltung geprüft werden.

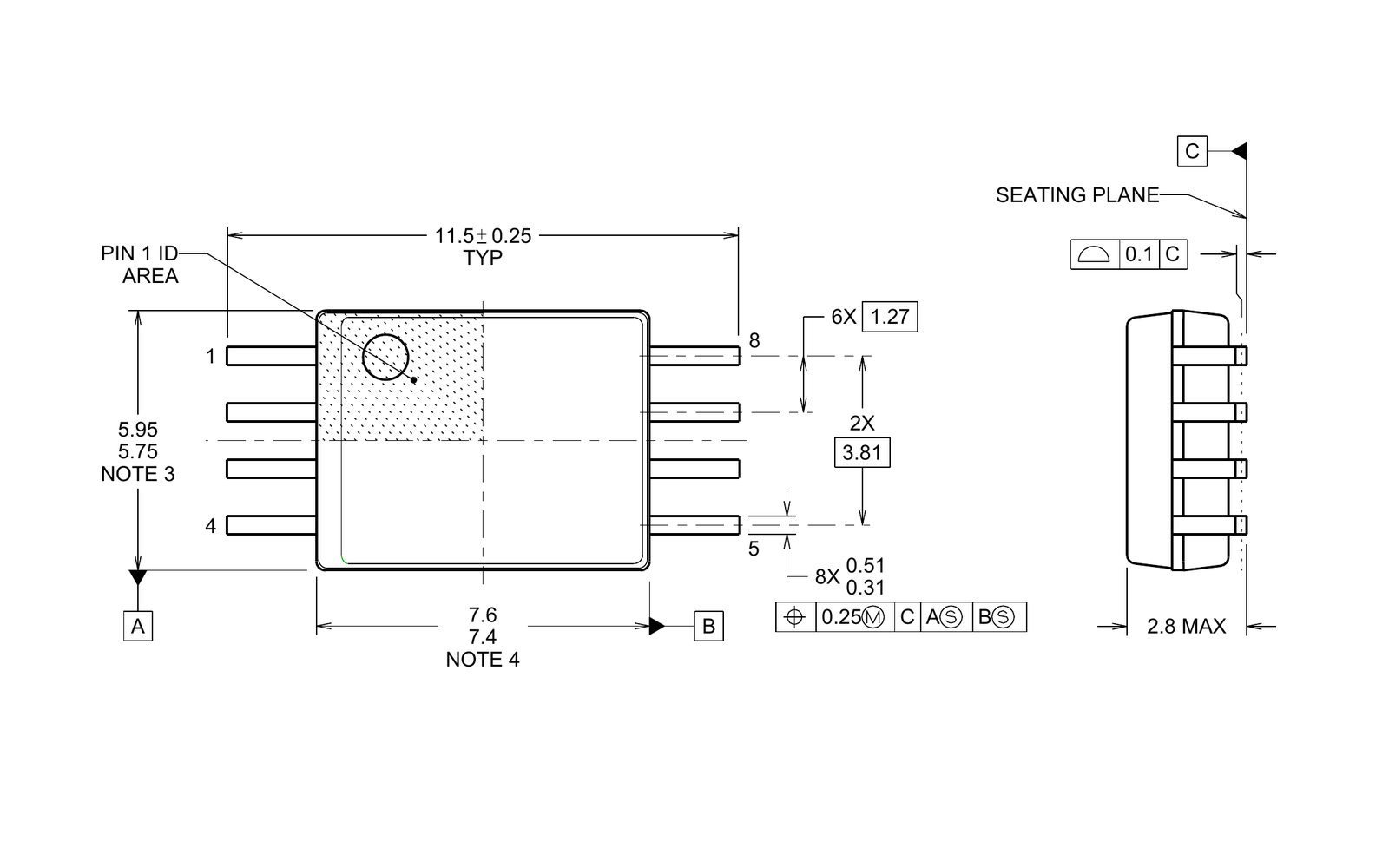

Der AMC1311BDWVR verwendet das 8-polige SOIC-Gehäuse (DWV) aus dem aktuellen TI-Datenblatt. Die Zeichnung DWV0008A nennt eine Körperlänge von 5,75 mm bis 5,95 mm, eine Körperbreite von 7,4 mm bis 7,6 mm, eine Gesamtspannweite der Anschlüsse von 11,5 mm ±0,25 mm, ein Raster von 1,27 mm und eine maximale Höhe von 2,8 mm.

Der genaue LCSC-Datensatz C783598 gibt 0,000359000 kg je Stück an. Dies entspricht 0,359 g und wird mit drei Nachkommastellen beibehalten. Vor der Bestückung sind aktuelles Landmuster, Pin-1-Ausrichtung, Kriech- und Luftstrecken, Feuchtigkeitsempfindlichkeit sowie die Handhabung der Rollenverpackung zu prüfen.

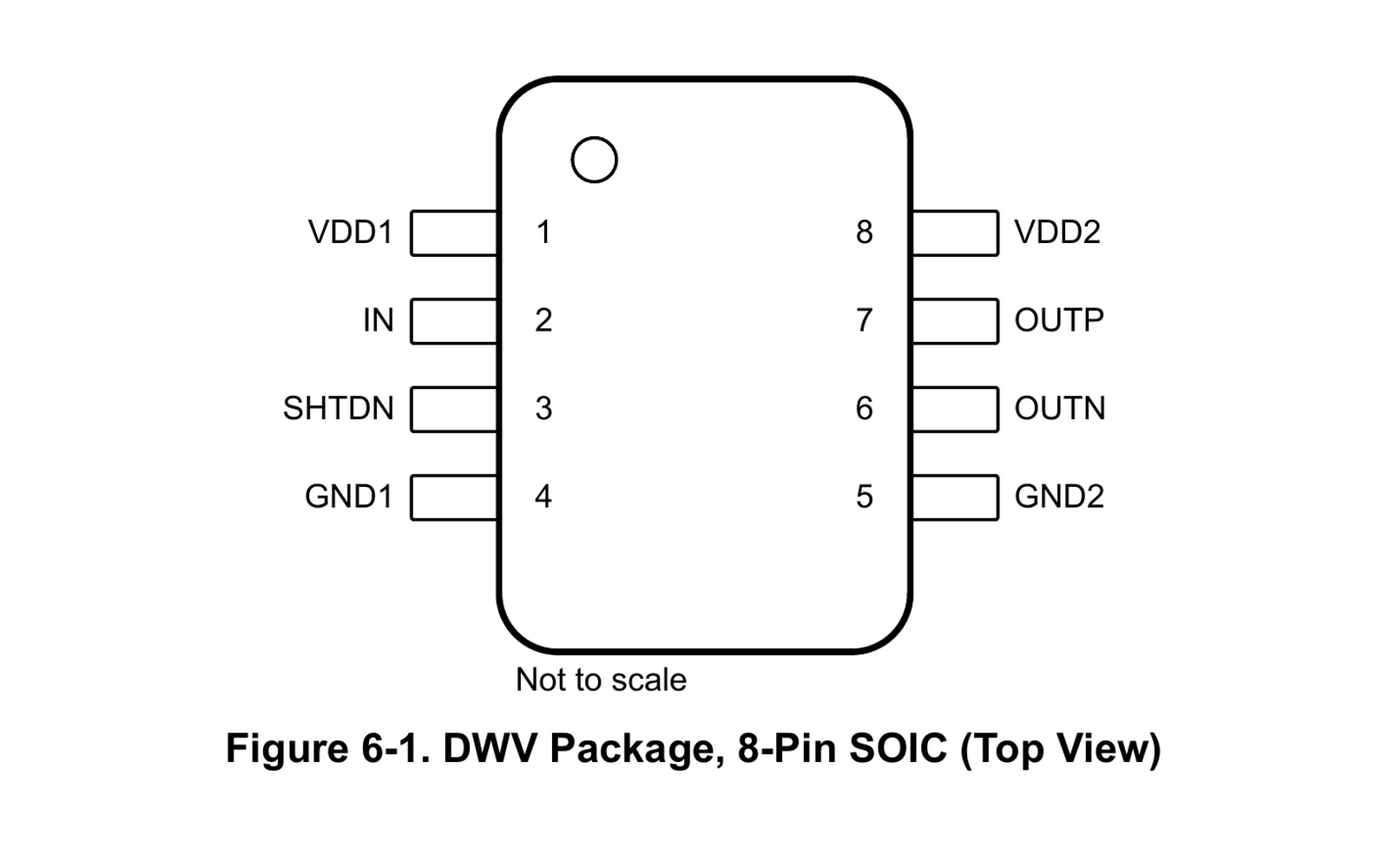

Die Draufsicht trennt den hochspannungsseitigen Eingangsbereich an den Anschlüssen 1 bis 4 vom niederspannungsseitigen Ausgangsbereich an den Anschlüssen 5 bis 8. Die Pin-1-Markierung ist zu beachten; jede Masse darf nur als Bezug ihrer eigenen Isolationsseite dienen.

• 1 - VDD1: Hochspannungsseitige Versorgung.
• 2 - IN: Hochohmiger Analogeingang.
• 3 - SHTDN: Aktiv hoher Abschalteingang mit einem internen Hochziehwiderstand von typisch 100 kΩ.
• 4 - GND1: Hochspannungsseitige Analogmasse.
• 5 - GND2: Niederspannungsseitige Analogmasse.
• 6 - OUTN: Invertierender Analogausgang.
• 7 - OUTP: Nichtinvertierender Analogausgang.
• 8 - VDD2: Niederspannungsseitige Versorgung.

Kompatibilitätsanforderung: Verwandte AMC1311-Bestellausführungen können sich bei Genauigkeitsklasse, Versorgungsbereich, Temperaturbereich, Qualifikation und Lieferform unterscheiden. Ein gemeinsames DWV-Landmuster belegt keine direkte Austauschbarkeit.

Texas Instruments veröffentlicht das maßgebliche AMC1311-Datenblatt, die genaue Detailseite für AMC1311BDWVR, Bestellangaben, Isolationswerte und die hier verwendete mechanische Zeichnung DWV0008A.

Vor Beschaffung oder Serienfertigung sind die neueste TI-Version, das genaue Suffix der B-Klasse, die Rolle mit 1000 Stück, Versorgungs- und Temperaturgrenzen, Isolationsnorm, Leiterplattenabstände und Sicherheitsanforderungen zu prüfen. Händlerangaben belegen nur kaufmännische Felder und ersetzen keine Herstellerspezifikation.
