Ein schwaches Sensorsignal wird nicht dadurch nützlich, dass es einen ADC-Pin erreicht. Es wird erst nützlich, nachdem die Platine den Teil des Signals geschützt hat, der Bedeutung trägt, und den Teil verworfen hat, der nur nach Bedeutung aussieht. Ein Millivolt aus einer Brücke, einige Mikrovolt aus einem Thermoelement, eine langsame Elektroden­spannung aus der Chemie, ein Impulszug von einer rotierenden Welle: Jedes dieser Signale verlangt vom Front-End, eine kleine Wahrheit am Leben zu halten, während Versorgungs­schienen, Masse­ströme, Funkrauschen und Temperaturdrift versuchen, sie zu überschreiben.

Die schwierige Wahl liegt selten zwischen analog und digital. Sie liegt darin, wo die analoge Sorgfalt eingesetzt wird, bevor die Zahl existiert. Kommt die Verstärkung zu früh, kann der Verstärker am Offset sättigen. Kommt sie zu spät, verbraucht der Wandler seinen Bereich damit, leeren Kopfraum zu messen. Kauft man mehr Bits, als der Sensor rechtfertigen kann, lösen die unteren Codes nur Rauschen auf. Kauft man zu wenige, wird ein sauberes Signal in Stufen gerundet, die die Firmware nicht wieder glatt rechnen kann.

Auflösung beginnt am Sensor

Die ADC-Auflösung nach dem Sensor statt nach dem Datenblatt zu wählen ist die erste Regel, denn Auflösung ist kein Abzeichen auf dem Wandler. Ein 16-Bit-ADC teilt seine Referenz in viele Codes, aber diese Codes bedeuten nur dann etwas, wenn Sensorspanne, Front-End-Rauschen und Referenzstabilität echte Information zwischen ihnen übrig lassen. Eine Wägezelle, die über den gesamten Lastbereich zehn Millivolt bewegt, kann weit mehr Hilfe durch den Wandler nutzen als ein Potentiometer, das von Schiene zu Schiene schwingt. Ein Temperatursensor, der mit der Leiterplattenerwärmung driftet, bezahlt den Sprung von zwölf auf vierundzwanzig Bit vielleicht nicht zurück. Die richtige Frage lautet nicht, wie viele Bits der ADC hat. Sie lautet, wie viele nutzbare Zählwerte über die Sensorspanne bleiben, nachdem Verstärkung, Offset, Rauschen und Kalibrierung ihren Anteil genommen haben.

Deshalb sitzen die üblichen kleinen Wandler in so verschiedenen Aufgaben. Der ADS1115 ist ein verbreiteter 16-Bit-I²C-ADC und passt zu einer Platine, die einige langsame Analogkanäle braucht, ohne ein Präzisions­messsystem aufzubauen. Seine interne programmierbare Verstärkung lässt eine kleine Sensorspanne einen größeren Teil des Codebereichs einnehmen, und die I²C-Schnittstelle macht ihn leicht in ein Mikrocontrollerdesign einzufügen, dem ADC-Pins fehlen. Der Preis sind Geschwindigkeit und Kanaltiming. Er tastet langsam genug für Temperatur, Druck, Batteriespannung und andere ruhige Größen ab, nicht für Vibration, Audio oder scharfe Transienten, und der I²C-Bus bedeutet, dass der Wandler Teil eines gemeinsamen digitalen Zeitplans ist. Er ist nützlich, weil er ordentlich ist, nicht weil sechzehn Bit allein ein schwaches Signal sauber machen.

Der ADS1256 übernimmt 24-Bit-Präzisionserfassung in einer anderen Klasse, wo ein Design langsame, rauscharme Mehrkanalmessung will und bereit ist, den Wandler als Präzisionsbauteil statt als Helfer-IC zu behandeln. Die Delta-Sigma-Architektur kauft Auflösung durch Oversampling und digitale Filterung, sodass die ruhige Messung mit Latenz und einer Datenrate ankommt, die aus mehreren Kompromissen gewählt wurde. Eingangsmultiplexer, Referenzführung und digitale Filtereinstellungen werden Teil des Messplans. Ein solches Bauteil gehört in die Nähe von Brückensensoren, Waagen, Laborgeräten und langsamen Prozesssignalen, wo der Wert sanft genug wechselt, dass Zeit gegen Codetiefe getauscht werden kann. Es legt zugleich die Schwäche eines beiläufigen Layouts offen: Ein 24-Bit-Wandler meldet Masse­rauschen, Referenz­rauschen und thermische Gradienten mit derselben Aufrichtigkeit wie den Sensor.

Der MCP3008 fügt einem MCU acht 10-Bit-Kanäle hinzu, was neben einem präzisen Delta-Sigma-Wandler grob klingt und genau deshalb überlebt. Er ist das Bauteil für Drehregler, Batterieschienen, Lichtpegel und kostengünstige analoge Nebenmessungen, bei denen eine schnelle SPI-Transaktion und genug Kanäle wichtiger sind als Mikrovolt-Arbeit. Zehn Bit über einer 3,3-Volt-Referenz legen jeden Code in den Millivoltbereich, gut für ein Bedienfeld und verschwenderisch für einen Brückenausgang, sofern die Brücke nicht bereits verstärkt wurde. Sein Wert liegt darin, einfache Analogeingänge einfach zu halten: ein Gehäuse, acht Kanäle, kein Versprechen, ein Signal zu retten, dessen Spanne nie sichtbar gemacht wurde.

Der AD7606 ist für mehrkanalige gleichzeitige Abtastung gedacht, also für den Fall, den ein multiplexender ADC nicht sauber abdecken kann. Wenn mehrere Spannungen ein Ereignis beschreiben, etwa Phasenströme, Vibrationsachsen oder Netz­wellenformen, erzeugt das nacheinander Lesen einen Zeitversatz, der wie ein Signalfehler aussieht. Ein simultaner Abtaster friert mehrere Kanäle im selben Augenblick ein und schiebt die Ergebnisse danach heraus. Die Eingangsbereiche sind für Industrie­signale statt für blanke Sensorknoten ausgelegt, deshalb sitzt er oft hinter Skalierung und Schutz, und seine Kanalzahl verwandelt das Layoutproblem von einer empfindlichen Leiterbahn in ein Bündel aufeinander abgestimmter Leiterbahnen. Der Punkt ist das Timing: Müssen Kanäle in einem Moment gegeneinander verglichen werden, genügt die Wandlerauflösung nicht. Der Abtastzeitpunkt wird zur Spezifikation.

Wenn das Front-End Teil des Sensors wird

Der AD8232 ist ein Einkanal-EKG-Front-End und zeigt, warum manche Messungen gar nicht am ADC beginnen. Das nützliche EKG-Signal ist klein, langsam und liegt auf einem Körper, der Netzstörungen, Elektrodenoffset und Bewegungsartefakte aufnimmt. Der Chip setzt Verstärker und Filter dicht an dieses Problem, sodass der Ausgang bereits in einem Bereich liegt, den ein Mikrocontroller abtasten kann. Das ist kein Rezept aus generischem Operationsverstärker plus Wandler, sondern ein Front-End, das um bekannte Quellimpedanz, Elektrodenverhalten und Nutzband geformt wurde. Genau darin liegt die Lehre für jede Sensorkette ringsum. Ist die Quelle schwierig, gehört die Signalaufbereitung zum Sensor und ist kein Zubehör nachträglich hinter ihm.

Verstärkung ist der Ort, an dem das Signal seine Bits verdient

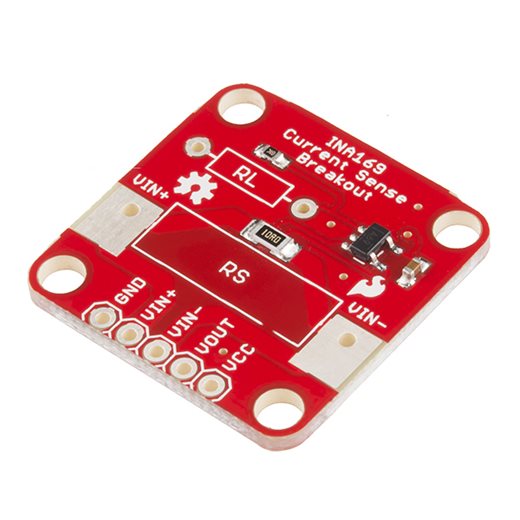

Die erste Aufgabe des Verstärkers ist nicht, das Signal groß zu machen. Sie ist, den richtigen Teil des Signals groß zu machen. Ein Brückensensor liefert eine differenzielle Spannung, während beide Leitungen auf einer Erreger-Gleichtaktspannung reiten. Ein Thermoelement liefert eine Spannung, die sich mit der Messstelle ändert, während seine Leitungen Rauschen aus der Umgebung sammeln. Eine pH- oder Chemieelektrode kann eine hohe Quellimpedanz haben, sodass Biasstrom und Leckage Teil der Messung werden. Ein Shunt kann nahe Masse oder nahe einer hohen Schiene sitzen. Jede Quelle hat einen anderen Gegner, also beginnt das Front-End mit der Wahl dessen, was unterdrückt werden soll: Gleichtaktspannung, Eingangsoffset, Drift, Biasstrom, breitbandiges Rauschen, Netzbrummen oder ein Schienentransient, der den Verstärker sonst an den Anschlag schlagen würde.

Der AD620 ist ein Instrumentenverstärker für einen Brückensensor, die vertraute Antwort, wenn ein kleines Differenzsignal angehoben werden muss, während die gemeinsame Spannung an beiden Eingängen ignoriert wird. Ein einzelner externer Widerstand setzt die Verstärkung, was das Design lesbar hält und den Fehler der Verstärkungs­einstellung an einer Stelle bündelt. Er passt zu Wägezellen, Druckbrücken und anderen Sensoren, deren Ausgang wenige Millivolt pro Volt Erregung beträgt, sofern Eingangs-Gleichtaktbereich, Ausgangshub und Versorgungsschienen genug Raum lassen. Die Falle liegt in der Annahme, ein Brückenverstärker brauche nur eine hohe Verstärkungszahl. Bei hoher Verstärkung werden Offset und Drift zusammen mit dem Signal multipliziert, und der Ausgang kann eine Schiene erreichen, bevor die reale Spanne überhaupt begonnen hat. Brückenarbeit ist ein Kopfraumproblem ebenso wie ein Genauigkeitsproblem.

Der INA128 übernimmt rauscharme Instrumentenverstärkung in derselben Familie, mit dem ruhigen Front-End-Verhalten, das ein Präzisionsbrücken- oder Biomedizinkanal fordert. Sein Wert ist nicht eine heldenhafte Einzelangabe, sondern die Kombination aus Eingangsrauschen, Biasstrom, Verstärkungsgenauigkeit, Gleichtaktunterdrückung und Temperaturdrift, die gemeinsam gezähmt bleiben. Dieses Gleichgewicht zählt, weil der Sensor dem Verstärker keine saubere Schulbuch­wellenform liefert. Er liefert eine kleine Differenz auf einer wechselnden Gleichtaktspannung, und der Verstärker muss die Differenz behalten, während er die Mitfahrt ignoriert. Eine billigere Stufe kann den Labortest bei einer Temperatur bestehen und ihren Nullpunkt im Gehäuse später so weit bewegen, dass die Kalibrierung wie gescheitert aussieht.

Der OPA333 ist für Null-Drift-Verstärkung schwacher Signale gedacht, wenn langsame Genauigkeit wichtiger ist als hohe Geschwindigkeit. Null-Drift-Verstärker verwenden interne Korrektur, um den Offset am Wandern zu hindern, was zu Dehnungs-, Temperatur-, Brücken- und Chemiesignalen passt, deren Wert langsam wechselt, deren Basislinie aber nicht wegkriechen darf. Magische Stille ist das nicht. Das Korrekturverfahren kann Ripple oder Schaltartefakte hinterlassen, die ein Design filtern muss, und die Bandbreite ist nicht für schnelle Wellenformaufnahme gedacht. Ein Null-Drift-Operationsverstärker ist die richtige Antwort, wenn der zu bekämpfende Fehler langsame Offsetbewegung ist, nicht wenn das Signal selbst eine große Bandbreite braucht.

Der AD7740YRMZ sitzt in einem Spannungs-Frequenz-Front-End, einem weniger modischen Weg, der ein hartnäckiges Distanzproblem weiterhin löst. Eine Spannung, die über ein langes Kabel läuft, kommt als verletzlicher Analogpegel an. Eine Frequenz kann dieselbe Strecke als Flanken überqueren, und der Empfänger kann Zeit zählen, statt Amplitude zu messen. Das macht Spannungs-Frequenz-Wandlung attraktiv, wenn Isolation, Kabelverlust oder verrauschte Massebezüge eine direkte Spannungsmessung beschädigen würden. Kostenlos ist das nicht: Linearität, Temperaturdrift, Eingangsbereich und Zählzeit wandern alle in das Fehlerbudget. Doch für manche langsamen Sensoren ist eine Frequenz der sauberere Bote als eine Spannung.

Frequenz ist eine weitere Art, einen Analogwert zu bewegen

Der LM331 verwandelt einen Analogwert in einen Frequenzausgang, und sein Alter ist ein Teil dessen, warum er leicht zu verstehen bleibt. Die Eingangsspannung steuert eine Pulsrate, also misst das empfangende System Frequenz mit Timer, Zähler oder isoliertem Digitaleingang. So lässt sich ein Analogwert über einen Optokoppler oder ein Kabel mit weniger Mühe übertragen, als einen kleinen Spannungspegel zu bewahren. Der Preis ist Zeit. Eine Frequenzmessung braucht ein Gate-Intervall, das lang genug ist, um Flanken genau zu zählen, also steigt die Auflösung, wenn die Messung langsamer wird. Das passt zu langsamen Prozessgrößen, alten Industrie­schnittstellen und isolierten Sensorpfaden, nicht zu einem Regelkreis, der alle paar Mikrosekunden einen frischen Wert verlangt.

Der LM2907 wandelt ein Frequenzsignal zurück in eine Spannung, die Gegenseite desselben Geschäfts. Ein Tachometer, Lüftersensor, Radaufnehmer oder Durchflussrotor kann bereits Pulse erzeugen, und ein Frequenz-Spannungs-Wandler formt diese Pulse in einen Pegel, den ein Messgerät, Komparator oder ADC lesen kann. Der Ausgang glättet den Impulszug, was bedeutet, dass er auch das Timing einzelner Pulse verbirgt. Das ist nützlich, wenn das System ein ruhiges Drehzahlsignal will, und schädlich, wenn die Firmware Jitter, fehlende Zähne oder schnelle Beschleunigung sehen muss. Wieder entscheidet das Front-End, welche Form von Information überlebt: eine saubere mittlere Spannung oder das rohe Flankentiming.

Auch Flanken sind Zahlen.

Der Austausch, der trotz gleicher Pins scheitert

Ein pinkompatibler ADC-Austausch kann im Feld trotzdem scheitern, weil die Pinbelegung nur die Außenseite des Bauteils ist. Zwei Wandler können Gehäuse und Bus teilen und sich trotzdem bei Eingangssamplingstrom, Referenzverhalten, digitaler Filterverzögerung, Kanalreihenfolge, Startzeit, Leckage des Eingangsschutzes, Taktung, Alarmpolarität oder Überbereichsmeldung unterscheiden. Eine Platine, die mit einem Bauteil funktionierte, kann für den Samplingkondensator des nächsten eine zu hohe Quellimpedanz haben, sodass der Eingang vor der Wandlung nie einschwingt. Firmware, die eine bestimmte Wandlungslatenz voraussetzt, kann von einem Delta-Sigma-Ersatz veraltete Daten lesen. Ein Referenzpin, der für das Original ruhig genug war, kann in einen höher auflösenden Ersatz mehr Rauschen einspeisen. Der Fehler erscheint in der Produktion, weil der Laborreiz sanft war, das Kabel kurz, die Temperatur freundlich und die Firmware nur den glücklichen Pfad ausgeübt hat. Ein echter Ersatz muss zum elektrischen Vertrag, zum Timingvertrag und zum Firmwarevertrag passen, nicht nur zur Kupferfläche.

Dieselbe Warnung gilt für Verstärker. Ein austauschbarer Operationsverstärker kann mit dem alten Eingangsfilter schwingen, den Samplingkondensator des ADC schlecht treiben, Ausgangshub nahe der Schiene verlieren oder genug Eingangsbiasstrom durch einen großen Sensorwiderstand leiten, um die Messung zu verschieben. Ein Bauteilersatz ist ein Ersatz der Messkette, bis die Kette das Gegenteil beweist.

Einzelkanal und Laborende derselben Kette

Der MCP3421 ist ein Einzelkanal-Bauteil für 18-Bit-Messung, das kleine Ende der Präzisionserfassung. Er passt zu einer Platine, die eine sorgfältige analoge Zahl braucht, nicht ein Regal voller Kanäle: einen Druckwert, eine Brücke nach Verstärkung, eine langsame Spannungsüberwachung, einen Kalibrierpunkt. Interne Referenz und programmierbare Verstärkung verkleinern die äußere Schaltung, während I²C die Verdrahtung klein hält. Der Reiz liegt in der Disziplin. Mit einem Eingang kann der Designer den Signalpfad führen, filtern und schützen, statt Analogtechnik als eine weitere Pinbank am Mikrocontroller zu behandeln.

Der AD5522JSVUZ gehört in die Sensor- und Bauteilcharakterisierung, wo die Aufgabe nicht nur darin besteht, einen Sensor zu lesen, sondern ihm Bedingungen aufzuzwingen und zu beobachten, wie er antwortet. Ein Front-End für ein Bauteil unter Test muss möglicherweise Strom liefern, Spannung klemmen, Leckage messen oder Arbeitspunkte unter Softwarekontrolle durchfahren. Das ist eine andere Beziehung zur analogen Welt. Die Schaltung wird zum Instrument, nicht nur zum Eingangsweg. Nützlich ist sie während der Charakterisierung, weil sie die realen Kurven findet, die später in das einfachere Front-End eines Produkts eingehen: die Brückenerregung, die genug Spanne liefert, die Leckage, die einen hochohmigen Knoten ruiniert, die Einschwingzeit nach einem Bereichswechsel, die Ecke, an der ein Schutzbauteil die Messung zu verzerren beginnt.

Diese beiden Bauteile, ein kleiner Einzelkanal-ADC und eine programmierbare Messeinheit, klammern dieselbe Idee ein. Ein Produkt-Front-End ist die eingefrorene Antwort auf Fragen, die ein Labor-Front-End zuerst stellt. Wie breit ist die Signalspanne? Wie schnell bewegt sie sich? Welche Gleichtaktspannung reitet mit? Was geschieht, wenn das Kabel abgezogen, kurzgeschlossen, nass oder heiß wird? Wohin wandert der Nullpunkt nach einer Stunde? Welcher Fehlerterm dominiert, sobald das Gehäuse geschlossen ist? Der Artikel eine Ebene darüber nannte dies eine Signalkette, doch hier ist die Kette enger: Verstärkung, Wandlung, Timing und Ersatz dienen alle demselben Zweck, eine Zahl zu liefern, die weiterhin bedeutet, was der Sensor meinte.

Die saubere digitale Messung ist das, was diese Kette der Firmware übergibt, und zugleich das Erste, dem die Firmware vertraut. Dieses Vertrauen wird stromaufwärts verdient. Wähle den ADC nach der Sensorspanne, nicht nur nach der Bitzahl. Platziere Verstärkung dort, wo sie das Signal vor dem Rauschen vergrößert, nicht dort, wo sie Kopfraum versteckt. Nutze Frequenz, wenn eine Spannung nicht sauber reisen kann. Behandle pinkompatible Ersatzteile als neue Messungen, bis Timing und analoges Verhalten das Gegenteil beweisen. Ein schwaches Sensorsignal kann zu einer sauberen Zahl werden, aber nur wenn die Platine jede kleine analoge Tatsache respektiert, bevor sie Software bittet, dem Ergebnis zu glauben.
