Ein Feldgerät ist zuerst ein Energieproblem, erst danach ein Funkgerät, ein Sensorgerät oder ein Gehäuse. Die Batterie legt fest, wie oft der Knoten aufwachen darf, wie lange das Funkteil senden kann, wie kalt das Gehäuse werden darf und ob ein Servicebesuch nur lästig ist oder das Geschäftsmodell kippt. Gibt es eine Ladefunktion, entscheidet der Lade-IC, ob die Zelle laden kann, während das System läuft. Gibt es Energy Harvesting, entscheidet der Harvester, ob das Design sein Energiebudget beherrscht oder jede dunkle Woche zur Ausrede wird.

Der Fehler ist, die Batterie als gespeicherte Energie und den Lader als Teilenummer zu behandeln. Ein Feldknoten zieht keinen sauberen Gleichstrom. Er schläft lange, wacht kurz auf, lässt Modem, Sensor oder Funk einen kräftigen Bissen nehmen und fällt dann wieder auf einen Leckstromboden zurück, der jeden Tag weiterläuft. Eine Lithium-Pouch-Zelle, eine zylindrische Primärzelle, eine Knopfzelle und ein kleines Solarpanel mögen an dieser Kurve ganz unterschiedliche Dinge nicht. Die Wahl gleicht weniger der Wahl einer Tankgröße als der Entscheidung, welchen Fehler man beherrschen will.

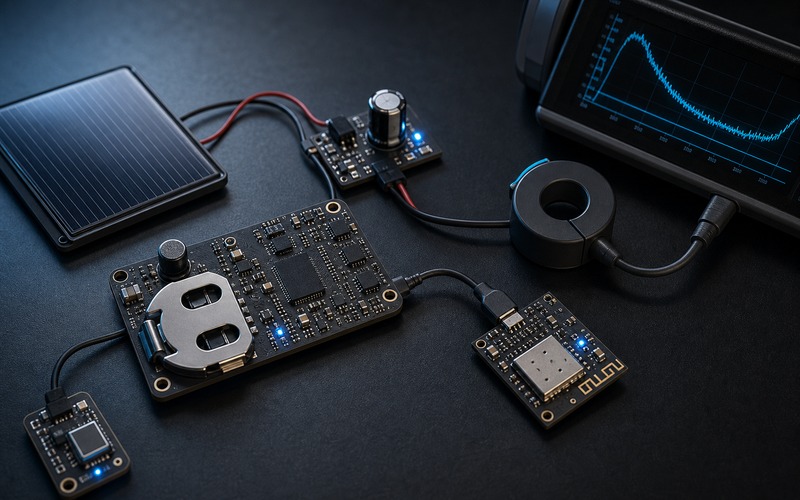

Die Zelle wird gegen den Duty Cycle dimensioniert

Sizing a battery for years in the field beginnt mit der Stromkurve, nicht mit der Kapazitätszahl auf der Zelle. Ein Sensorknoten kann nahe einigen Mikroampere schlafen und dann beim Beitreten, Senden oder Aushandeln eines Netzes einige zehn bis einige hundert Milliampere ziehen. Der Mittelwert ist eine nützliche Kontrolle, aber er versteckt den Teil, der Zellen altern lässt und Brownouts auslöst: den Puls. Eine primäre Lithiumzelle kann lange lagerfähig sein und in Kälte gut arbeiten, bei einem steilen Lastsprung über ihren Innenwiderstand aber trotzdem einbrechen. Eine Lithium-Ionen-Pouch-Zelle kann Pulse besser verkraften, bringt dafür Laden, Schutz, Schwellraum und Transportregeln mit. Eine Knopfzelle wirkt dünn und billig, bis der erste Funkpuls von ihr verlangt, ein Netzteil zu sein.

Die Rechnung muss auch Leckströme erfassen, die in Funktionslisten selten auffallen. Ruhestrom des Reglers, Pullups, Teiler, ein schlafender Sensor, Schutz-IC und Fuel Gauge nehmen ihren Anteil, während das Produkt untätig aussieht. Zehn Mikroampere klingen klein, bis sie mit jeder Stunde über mehrere Jahre multipliziert werden. Bei einem Produkt, das nur Sekunden pro Tag arbeitet, kann der Leckstromboden mehr Energie verbrauchen als die eigentliche Arbeit. Kapazität hängt zudem von Temperatur und Entladerate ab, und die nutzbare Endspannung wird von der niedrigsten Elektronikschiene bestimmt, nicht vom optimistischen Abschaltpunkt des Zellherstellers. Die erste Energietabelle sollte langweilig und etwas misstrauisch aussehen. Wenn sie heroisch aussieht, prüft das Feld später nach.

Lineares Laden ist einfach, Wärme nicht

TP4056 for single cell lithium linear charging ist beliebt, weil ein Einzellen-Lader damit fast fertig wirkt. Er nimmt 5 V an, folgt dem bekannten Konstantstrom- und Konstantspannungsprofil und braucht nur wenige externe Teile. Für einen Prototypen oder ein günstiges USB-geladenes Gerät ist das bequem. Im geschlossenen Feldgerät hat diese Bequemlichkeit Bedingungen. Ein linearer Lader verheizt die Differenz zwischen Eingangsspannung und Batteriespannung. Bei hohem Ladestrom muss diese Wärme aus einer kleinen Leiterplatte heraus, durch das Gehäuse und innerhalb des erlaubten Zelltemperaturfensters bleiben. Lädt das Produkt in der Sonne, in einer Wandbox oder neben einer heißen Schaltung, wird der Wärmepfad Teil des Laderdesigns.

Der Ladestrom ist zugleich eine Aussage über die Zelle. Eine kleine Pouch-Zelle will vielleicht nicht den Strom, den ein Modulhersteller groß aufdruckt. Eine kalte Zelle braucht unter Umständen eine Sperre oder einen reduzierten Strom. Thermistor- und Statuspins sind keine Zierde; sie sagen dem Produkt, ob die Chemie den aktuellen Zustand akzeptiert. Eine TP4056-Schaltung passt gut, wenn die Systemlast getrennt oder klein ist, löst aber nicht automatisch das Power-Path-Problem. Zieht das Produkt während der Ladeterminierung Strom, kann der Lader die Lage falsch lesen. Er lädt länger als geplant, beendet zu früh oder verwechselt Systemlast mit Zellstrom. Hier beginnt die nächste Klasse von Ladern.

MCP73831 for lithium charging in a small device bleibt in der Einzellenwelt, passt aber in kleine Geräte mit wenigen Teilen und programmierbarem Ladestrom. Er verschwindet in Wearables, kleinen Handgeräten, Beacons und kompakten Messgeräten, bei denen Ladebuchse und Batterie dicht beieinander liegen. Seine Grenzen gehören zur gleichen Familie: Wärme, Strom, Eingangsqualität, Ladetemperatur und das Verhalten des Systems während des Ladens. Ein kleiner Lader nimmt dem Entwickler nicht ab, maximalen Ladestrom, Terminierungsstrom und Schutzkonzept der Zelle zu kennen. Er macht die Umsetzung klein genug, dass man zu früh aufhören möchte zu denken.

Ein Power Path trennt Produkt und Zellklemme

BQ24074 for charging with a system power path löst ein Problem, das entsteht, wenn das Produkt laufen und zugleich laden muss. Die Systemschiene sollte sich nicht wie der Batterieanschluss verhalten müssen. Die Batterie sollte auch nicht über denselben ungeordneten Knoten einen sauber gemessenen Ladestrom erhalten und unberechenbare Lastpulse liefern. Ein Power-Path-Lader gibt der Last eine geregelte Systemschiene, versorgt das System bei vorhandenem Eingang aus dieser Quelle und lädt die Batterie mit dem Strom, den der Lader noch beherrscht. Das ist keine Kosmetik. Es verändert den Start aus einer leeren Batterie, das Verhalten mit einem schwachen Adapter und die Sauberkeit der Ladeterminierung.

Ab hier ist ein Feldgerät nicht mehr Zelle plus Elektronik, sondern ein Energiesystem. Der Eingang kann USB, Dock, Serviceport, kleines Panel oder Netzteil sein. Die Last kann während des Ladens mit einem Modempuls aufwachen. Die Batterie kann tief entladen sein und eine Vorladung brauchen. Der Nutzer kann eine Quelle anschließen, die den beworbenen Strom nicht liefert. Ein Power-Path-Baustein vermittelt zwischen diesen Tatsachen. Er erzwingt auch Entscheidungen: minimale Systemspannung, Eingangsstromlimit, Batterieregelspannung, thermische Rücknahme und die Bedeutung der Statuspins für die Firmware. Ohne diese Ebene kann ein Design funktionieren, aber oft nur am freundlichen Labornetzteil. Im Feld sind Kabel lang, Adapter schwach und das Produkt wacht im falschen Moment auf.

Harvesting ist keine kostenlose Energie

LTC3105 harvesting solar to power a node ist der optimistische Zweig der Batteriegeschichte, aber dieser Optimismus muss gemessen werden. Ein kleines Solarpanel an einem Außengerät kann Batteriewechsel durch Inspektionen ersetzen. Es kann auch bedeuten, dass Winter, Schatten, Schmutz, Montagewinkel und Gehäuseposition nun das Energiebudget bestimmen. Ein Harvester muss aus einer schwachen Quelle starten, das Panel nahe einem brauchbaren Arbeitspunkt halten, Energie hochsetzen oder regeln und entscheiden, wann genug Energie für den Rest vorhanden ist. Der Wandler ist nur ein Teilnehmer. Panelgröße, Speicher, Lastplan und Firmwarepolitik entscheiden, ob der Knoten die schlechte Woche überlebt, nicht der sonnige Mittag.

Solar Harvesting passt am besten zu Produkten, die Energie speichern und Arbeit verschieben können. Ein Zähler, der später berichten darf, ein Sensor, der Messwerte bündelt, oder ein Beacon, das in dunklen Phasen seltener sendet, gibt dem Energiesystem Luft. Ein Produkt mit festem Hochfrequenzbericht unabhängig vom Licht braucht weiterhin eine Batterie für die schlechteste Lücke zwischen Ernteereignissen. Dann verlängert das Panel die Wartungszeit, darf aber nicht als einzige Quelle gerechnet werden. Die ehrliche Frage lautet nicht, was das Panel um Mittag liefert. Sie lautet, wie wenig das Produkt bei schlechter Quelle zum Leben braucht und wie lange der Speicher die Lücke überbrücken kann.

SPV1050 for ultra low power energy harvesting zeigt in dieselbe Richtung, aber mit noch schwächeren Quellen und genauerem Startverhalten. Ultra-Low-Power-Harvester werden gewählt, wenn Quelle, Startstrom, Leckage und Speicherschwellen über das ganze Produkt entscheiden. Der Kaltstartpfad zählt, weil ein leer gelieferter oder im Lager entleerter Knoten von fast nichts hochkommen muss. Auch der Speicher ändert die Politik: Akku, Superkondensator oder kleiner Reservoirkondensator verhalten sich verschieden. Superkondensatoren vertragen viele Zyklen und hohe Pulse, lecken aber und bewegen sich über einen großen Spannungsbereich. Akkus speichern mehr Energie im Volumen, brauchen jedoch Schutz und Ladegrenzen. Der Harvester ist ein Vertrag zwischen Quelle und Last, der Speicher übersetzt.

Der Puls entlarvt kleine Batterien

The pulse current problem with a coin cell meldet sich oft erst im ersten Feldversuch. Die Leerlaufspannung sieht gut aus. Der Schlafstrom sieht gut aus. Dann schaltet das Funkteil ein, die Zellspannung fällt, der Brownout-Detektor greift und das Produkt läuft in eine Reset-Schleife. Der Grund ist nicht rätselhaft. Eine kleine Zelle hat Innenwiderstand, und dieser steigt mit Alter, Kälte und Entladetiefe. Ein hoher Strompuls macht daraus einen Spannungsabfall. Die Lösung kann ein Reservoirkondensator, geringerer Sendestrom, gestufter Wake-up, eine andere Chemie oder eine Firmware-Regel sein, die Funkarbeit unterhalb einer Temperatur verbietet. Die Nennkapazität löst dieses Problem selten.

Damit hängt der ganze P3.12-Zweig zusammen. Batteriekapazität gibt die lange Laufbahn vor, Laden füllt sie sicher nach, der Power Path entscheidet über Betrieb beim Nachfüllen, Harvesting kann sie zwischen Servicebesuchen verlängern und Pulsverhalten entscheidet, ob der Knoten überhaupt abheben kann. Keine dieser Entscheidungen lebt allein. Eine größere Batterie kann einen leckenden Regler verdecken, bis Transport und Gehäuse Kosten fordern. Ein Solarpanel kann schlechten Schlafstrom verdecken, bis der Winter kommt. Ein linearer Lader kann Labortests bestehen, bis das Gehäuse warm wird. Eine Knopfzelle kann die Demo treiben, bis der Funkpuls sie zum Reset-Zähler macht. Ein robustes Design behandelt Energie als zeitgebundenes Budget, nicht als Zahl in Amperestunden.

Beginne mit der Lastkurve. Wähle dann Zelle, Lader, Harvester, Speicher und Firmwareverhalten als eine Gruppe von Kompromissen. Ein Feldgerät kann jahrelang laufen, aber nur wenn das Energiesystem für die schlimmste stille Stunde und die schlimmste laute Sekunde gebaut ist, nicht für einen Durchschnittstag.
