THGAF8G8T23BAIL als 32-GB-UFS-2.1-Speicher für Edge-Geräte

THGAF8G8T23BAIL ist ein 32-GB-UFS-Baustein von KIOXIA und kein eMMC. Der offizielle UFS-Überblick nennt UFS 2.1, maximal 1.160 MB/s, VCC von 2,7 bis 3,6 V, VCCQ2 von 1,70 bis 1,95 V, -25 bis +85 °C und ein 11,5×13,0×0,8-mm-BGA. Der Geschwindigkeitswert stammt aus einer bestimmten Testumgebung und ist keine Zusage für den Dauerdurchsatz des Gesamtsystems.

UFS nutzt eine serielle Verbindung auf Basis von M-PHY und UniPro. Erforderlich sind ein echter UFS-Host, passende Startsoftware, eine Sequenz für zwei Versorgungen und kontrollierte Differenzpaare. Ein paralleler eMMC-Controller kann den Baustein nicht betreiben. Der interne Controller übernimmt ECC, Verschleißausgleich, Adressumsetzung und Bad-Block-Management; Stromausfall, Temperatur und Schreibprofil bleiben Systemthemen.

Die KIOXIA-Mitteilung vom April 2025 führt dieses 32-GB-UFS-2.1-Produkt als abgekündigt. Der letzte Bestelltermin lag im Dezember 2025, der letzte Versandtermin im Juni 2026. Wartung eines Altgeräts und Auswahl für eine neue Plattform müssen deshalb getrennt bewertet werden.

Zuerst die Schnittstelle richtig einordnen

Der SoC muss UFS 2.1, den nötigen M-PHY-Gang und die Lane-Zahl mit einem UFS-Host unterstützen. SD, SDIO, eMMC oder allgemeine SerDes-Funktionen reichen nicht automatisch.

Pinbelegung, Referenztakt, Boot-ROM, Erstlader und Rettungsmedium werden geprüft. Manche SoCs können UFS nach dem Start verwenden, aber nicht direkt davon starten.

Die vollständige Teilenummer erhalten

BOM, Schaltplan, Footprint, Wareneingang und Softwareprüfung führen THGAF8G8T23BAIL vollständig, nicht nur 32 GB UFS.

Gleiche Kapazität garantiert weder gleiche Deskriptoren noch Energiezustände, Firmware oder Lebensdauer. Die Produktseite fixiert die Nummer; die elektrische Freigabe folgt den Herstellerunterlagen.

Mit nutzbarer Kapazität planen

32 GB beschreiben die interne Flash-Dichte; Verwaltung, Formatierung, Bad Blocks und Hostkonfiguration verringern den nutzbaren Raum.

Reserven für Start, Rettung, Aktualisierung, Protokolle und Dateisystemwachstum werden eingeplant und bei realistischem Füllstand getestet.

1.160 MB/s korrekt einordnen

Der Hersteller nennt einen Maximalwert aus einer bestimmten Prüfumgebung, nicht eine garantierte Leistung für jedes Gerät und jede Dateigröße.

Kamera-, Modell-, Index- und Protokollzugriffe laufen gemeinsam; Dauerdurchsatz und hohe Latenzen werden nach Füllung und Erwärmung gemessen.

Zwei Versorgungen als eine Sequenz auslegen

VCC 2,7 bis 3,6 V und VCCQ2 1,70 bis 1,95 V werden anhand der vollständigen Spezifikation und der SoC-I/O-Domäne bestätigt.

Kaltstart, Warmstart, SoC-Reset, kurze Unterbrechung, Überwachungsreset und Tiefschlaf werden geprüft; Rückspeisung über Signale wird verhindert.

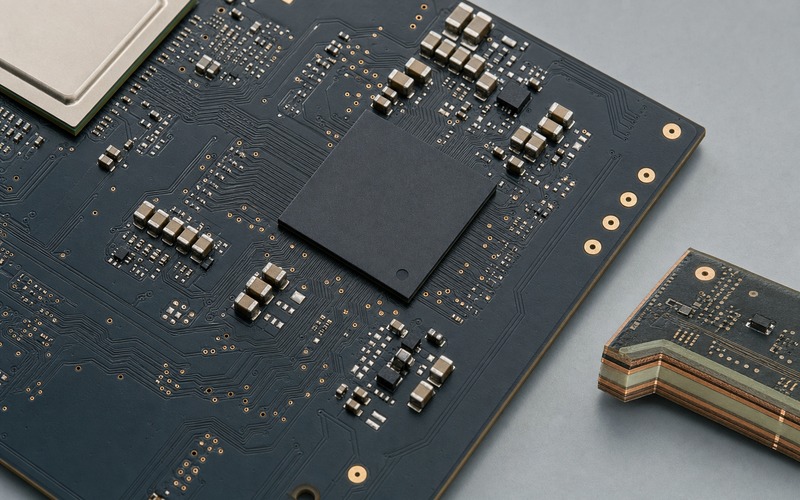

Beide Versorgungsbereiche stützen

Keramikkondensatoren sitzen an den zugehörigen BGA-Versorgungsbällen und erreichen Masse auf kurzem Weg; VCC und VCCQ2 bleiben im Layout eindeutig.

Spannungseinbrüche und Klingeln werden beim Linkstart, Dauerschreiben, Schlafen und Aufwachen direkt am Bauteil gemessen.

M-PHY-Lanes als Differenzkanäle routen

Sende- und Empfangspaare erhalten passende Impedanz, Verlustgrenze und Referenzfläche und bleiben fern von Schaltreglern und Stromschleifen.

BGA-Escape, Lagenwechsel und SoC-Fan-out bleiben symmetrisch; Übersprechen und Einfügedämpfung werden am finalen Lagenaufbau geprüft.

Referenztakt und Steuersignale festlegen

Taktmodus, Frequenz, Jitter und Niedrigenergieverhalten werden bestätigt; Steuersignale haben während Reset und Teilausfall definierte Pegel.

Startfehler werden nach Versorgung, Takt, Signalintegrität, Gang-Aushandlung und Energiezustand getrennt protokolliert.

Das BGA aus der exakten Zeichnung erzeugen

11,5×13,0×0,8 mm reichen nicht für ein Footprint; Ballbelegung, Raster, Sperrflächen und Toleranzen stammen aus der zugehörigen Zeichnung.

Pads, Lötstopp, gefüllte Vias, Paste und Röntgenkriterien werden mit dem Fertiger festgelegt. Eine Randprüfung kann verdeckte Lötstellen nicht bewerten.

Mechanische Belastungszonen vermeiden

Der UFS sitzt nahe am SoC, aber nicht an Leiterplattenkanten, Schrauben, Ausschnitten oder häufig belasteten Steckern.

Durchbiegung, Temperaturzyklen und Gehäusedruck werden bewertet; nach relevanten Umwelttests folgen Röntgenkontrollen.

Die Grenzen des internen Controllers verstehen

ECC, Verschleißausgleich, Adressumsetzung und Bad-Block-Management sind integriert, doch Schreibmuster, freier Raum, Synchronisation und Stromausfall hängen vom Host ab.

Schreibmenge, Temperatur, Energiezyklen, Gesundheitsdaten und Wiederherstellungen werden aufgezeichnet; wachsende Langzeitlatenz wird untersucht.

Daten gegen plötzlichen Ausfall schützen

Kritische Daten verwenden atomare Aktualisierung, Prüfsummen und wiederherstellbare Metadaten; Abschlussgrenzen werden mit dem Betriebssystem geprüft.

Zufällige Schreibvorgänge werden wiederholt unterbrochen. Überwachungsreset und vollständige Abschaltung sind getrennte Fälle.

Start, Rettung und Fertigungsprogrammierung planen

Boot-ROM, UFS-Generation, Lanes, Startbereiche und Sicherheit müssen zusammenpassen; sonst bleibt ein getrenntes Startmedium erforderlich.

Die Fertigung identifiziert das genaue Gerät, schreibt und prüft alle Bereiche, speichert Rückverfolgung und kann eine unterbrochene Programmierung retten.

Sicherheit als Systemfunktion prüfen

Geschützte Bereiche helfen nur mit korrekter Authentisierung, Schlüsseln, Lebenszyklusstatus und Hostrichtlinie.

Die Fertigung bleibt prüfbar, ohne Geheimnisse offenzulegen. Ein Ersatzgerät kann neue Registrierung und neue Softwareprüfung verlangen.

Dauerlast bei realer Temperatur prüfen

Maßgeblich ist die Gehäusetemperatur im geschlossenen Produkt, nicht nur der Bereich -25 bis +85 °C auf dem Datenblatt.

Kalt-/Heißstart, gemischte Zugriffe, lange Ruhe, Schlafen und Aufwachen werden bei realistischem Füllstand mit Fehler- und Spannungsaufzeichnung getestet.

Die Abkündigung als Neuentwurf behandeln

KIOXIA nennt THGJFPT0E18BAIP mit 128 GB UFS 3.1 und etwa 11,0×13,0×0,8 mm als Richtung für die Migration.

Kapazität, Generation, Breite, Versorgung, Host und Software ändern sich. Das ist kein direkter Ersatz, sondern eine neue Freigabe.

Den geprüften Datensatz als Anker verwenden

Die geprüfte Produktseite für THGAF8G8T23BAIL hält die exakte Nummer für Einkauf und Entwicklung fest; derselbe Pfad wurde auf beiden öffentlichen Domains geprüft.

Sie ersetzt weder KIOXIA-Spezifikation noch SoC-Leitfaden. Hostversion, Boardstand, Speicherkennung und Testbericht gehören ebenfalls zur Freigabe.

Abschließende Systemkontrolle

Bestätigt werden 32 GB UFS 2.1 statt eMMC, UFS-Host, Start, Rettung, zwei Versorgungen, Differenzpaare, Takt, BGA, Temperatur und Lebenszyklus.

Nutzbare Kapazität, Mischlast, Stromausfall, Energiemodi, Fertigungsprogrammierung und Rückverfolgung werden getestet; jede Migration erhält die vollständige neue Freigabe.
