Die eigentliche Schwierigkeit bei einer Messung zeigt sich erst nach dem Sensor. Das Element, das auf die physikalische Welt reagiert, ein Thermopile oder ein Dehnungsmessstreifen, ist oft das günstigste und am besten verstandene Glied des gesamten Signalpfades. Ob die endgültige Messung vertrauenswürdig ist, entscheidet alles, was zwischen diesem Element und dem Register liegt, das die Firmware ausliest. Ein Sensor gibt eine kleine elektrische Größe ab, die von Rauschen leicht überwältigt wird, sie heil bis zum Wandler zu transportieren ist die eigentliche konstruktive Herausforderung.

Deshalb lässt sich die Wahl eines Sensors kaum von der Wahl aller nachgelagerten Komponenten trennen. Eine Teilenummer allein sagt wenig, solange man nicht weiß, gegen welche Referenz sie betrieben wird und wie weit das Signal reisen muss, bevor irgendetwas es digitalisiert. Die Kette hat eine Form, und diese Form ändert sich je nach der zu messenden Größe und der Umgebung, in der das Gerät überleben muss.

Der Sensor ist nur das erste Glied

Manche Messgrößen sind träge und nahezu skalar, und der Sensor dafür ist beinahe schon die fertige Antwort. Temperatur ist der deutlichste Fall: Ein Bauteil kann Gradwerte bereits intern gewandelt über einen digitalen Bus ausgeben, sodass die Auswahl eines Temperatursensors nach Genauigkeit und Kosten eher eine Selektionsaufgabe als eine Schaltungsentwicklung ist. Umgebungslicht und Farbe gehören zur selben Familie, Helligkeit und Farbe von einem einzelnen Chip zu lesen läuft in der Regel auf ein I²C-Bauteil und eine Kalibriertabelle hinaus. Luftqualität ist unordentlicher, und Feuchte und Gas in einem vernetzten Produkt zu erfassen bedeutet, mit einem Bauteil zu leben, das driftet und gelegentliche Neukalibrierung verlangt.

Druck und Kraft benötigen einen Wandler, der sich biegt oder dehnt; die Bridge, die er bildet, gibt einige Millivolt aus, die ohne Verstärkung bedeutungslos sind. Deshalb stützen sich die gängigen Methoden zur genauen Druck- und Kraftmessung stark auf die Analogfront, die dem Element folgt. Durchfluss und Füllstand werden häufig aus dem Druck oder aus einer Laufzeitmessung abgeleitet, sodass die Messansätze für Durchfluss und Flüssigkeitspegel anwendungsspezifisch bleiben und kein einzelnes Bauteil empfohlen werden kann.

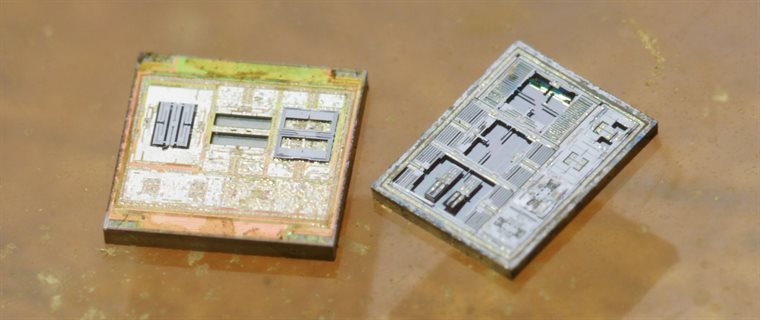

Bei Bewegung versteckt ein einzelnes Bauteil oft eine ganze Signalkette im eigenen Gehäuse. Eine IMU führt Abtastung und Sensorfusion intern durch, sodass die Wahl eines Beschleunigungssensors oder einer vollständigen IMU für Bewegung und Lage teilweise eine Entscheidung darüber ist, wie viel der Signalkette bereits fertig eingekauft werden soll. Strom und Magnetfeld teilen sich genauso in rohe und verarbeitete Formen auf, und Strom oder Feld zu messen, ohne in den Stromkreis einzugreifen, kann einen Shunt mit Verstärker bedeuten oder ein Hall-Element, das direkt einen digitalen Wert liefert. Position und Winkel bilden die letzte Gruppe, Position und Winkel berührungslos zu erfassen setzt auf Kalibrierung, um Störungen durch Streufelder abzuhalten.

Eine weitere Gruppe greift weiter aus und erfasst eine Szene mit einer gewissen räumlichen Ausdehnung. Abstands- und Präsenzmessung liefern eine Zahl für die Entfernung oder eine einfache Belegtheitsinformation, einem Gerät Abstands- und Präsenzerkennung mitzugeben deckt alles ab, vom einfachen PIR bis zum Time-of-Flight-Array. Schall und Vibration tragen ihre Information im Spektrum, wo der bloße Pegel wenig aussagt, sodass Audio aufzuzeichnen und auf Vibrationen zu achten bei einem Wandler endet, der schnell genug ist, das relevante Frequenzband zu halten.

Bildaufnahme ist bei Weitem die anspruchsvollste dieser Messaufgaben. Ein Bildsensor flutet das System mit parallelen oder hochseriellen Datenströmen, und einen Bildsensor passend zur Anwendung auszuwählen bezieht Schnittstellenbandbreite, Objektivformat und Frame-Timing ein, lange bevor irgendetwas davon zur Messgröße wird. Bei Messgrößen, die so weit von einer langsamen, gleichmäßigen Spannung entfernt sind, verhält sich der Sensor wie ein eigenes Teilsystem, und seine Schnittstelle sowie seine Datenrate werden festgelegt, lange bevor der Rest der Platine Form annimmt.

Von einem kleinen Signal zur Zahl

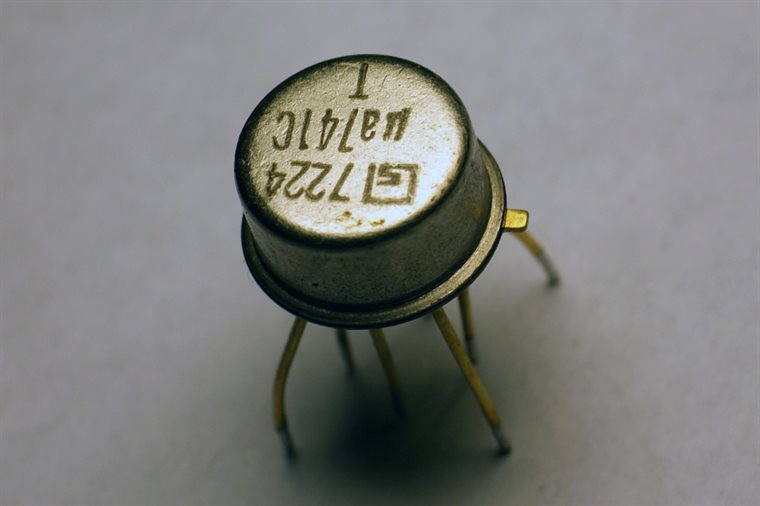

Zwischen Sensor und Wandler sitzt die Stufe, die eine saubere Messung von einer verrauschten trennt. Eine Bridge oder ein Thermoelement liefert etwas im niedrigen Millivoltbereich, das verstärkt werden muss, ohne die Störungen mitzuverstärken, die auf dem Signal mitreiten. Wie gut dieser Schritt gelingt, setzt eine Obergrenze, die der Rest der Kette nicht mehr anheben kann.

Der Grund, warum diese Stufe so viel Gewicht trägt, liegt darin, dass eine Messung eine Differenz ist, die gegen eine Referenz abgelesen wird, und in beiden Teilen steckt Tücke. Zunächst zur Differenz: Das interessierende Signal ist oft klein gegenüber dem, worauf es aufsitzt. Eine Wägezelle schwingt vielleicht einige Millivolt auf einem Gleichtaktpegel von zwei oder drei Volt, und ein High-Side-Stromverstärker misst vielleicht einige zehn Millivolt, während beide Eingänge nahe einer Versorgungsschiene von vierzig Volt oder mehr schweben. Ein Instrumentationsverstärker ist dafür gebaut, das Gemeinsame an seinen beiden Eingängen zu verwerfen und nur das zu behalten, was sich zwischen ihnen unterscheidet. Die entscheidende Kenngröße ist seine Gleichtaktunterdrückung bei der Frequenz der Störung, dieser Wert liegt in der Praxis meist deutlich unter der Spitzenzahl auf dem Deckblatt des Datenblatts. Die Referenz ist die zweite Hälfte des Problems. Ein Wandler gibt seinen Eingang als Bruchteil einer Referenzspannung aus, daher ist ein Ergebnis nur so stabil wie diese Referenz; wenige hundert Mikrovolt Rauschen oder langsame Drift am Referenzpin gehen direkt in die Messung ein, und der Wandler übernimmt jeden Schaltungsrauschanteil, der ihn erreicht. Hinzu kommen das eigene Rauschspektrum des Wandlers und das langsame 1/f-Wandern der Analogfront, die vorgeben, wie viele Messungen gemittelt werden müssen, bevor ein weiteres Bit an Auflösung real wird. Die Massführung bindet alles zusammen. Wenn der Rückstrom eines digitalen Abschnitts dieselbe Kupferfläche mit der analogen Masse teilt, entsteht entlang dieses gemeinsamen Pfades eine kleine Spannung, und der Wandler liest diese Spannung als wäre sie ein Nutzsignal. Ein Bauteil, das mit sechzehn Bit beworben wird, kann näher an zwölf nutzbaren Bit liegen, sobald es auf einer verrauschten Referenz und einer gemeinsamen Masse sitzt, die untersten Bits verfolgen dann nur noch die Störungen.

Diese Randbedingungen prägen die nachfolgenden Entscheidungen bei Wandler und Verstärker. Ein schwaches Sensorsignal in eine saubere digitale Lesegröße zu verwandeln ist der Punkt, an dem Wandlerarchitektur und Vorverstärkung gegen die in der Praxis erreichbare Auflösung abgewogen werden. Referenz und Antialiasfilter gehören zur gleichen Entscheidung, denn einen Filter und eine Spannungsreferenz vor dem Abtastzeitpunkt einzusetzen verhindert, dass Störungen außerhalb des Nutzfrequenzbandes in das Ergebnis zurückgefaltet werden, und gibt dem Wandler etwas Stabiles, gegen das er messen kann.

All das geschieht, bevor die Messung überhaupt irgendwo hingelangt ist. Sobald eine Platine mehrere Messgrößen gleichzeitig trägt, stellt sich die nächste Frage: Wie teilen sie sich den Weg zurück zum Prozessor?

Das Datenblatt für die gesamte Kette lesen

Eine nützliche Gewohnheit ist es, jedes Datenblatt danach zu lesen, was das Bauteil mit der gesamten Kette macht. Der Offsetdrift eines Verstärkers, angegeben in Mikrovolt je Grad, entscheidet bei einer Kleinsignalmessung oft mehr über die Stabilität als seine Bandbreite; und der Langzeitdrift einer Referenz, in Teile pro Million über tausend Betriebsstunden, entscheidet, ob eine Kalibrierung nach einem Jahr im Feld noch gilt. Diese Drift- und Alterungswerte zusammenzuführen ist das Kern von der Beurteilung, wie lange ein Sensor im Feld zuverlässig bleibt. Es sind die Zeilen, die überflogen werden, wenn ein Bauteil nur nach seinem Deckblatt beurteilt wird.

Dasselbe gilt für den Wandler: Die entscheidende Kenngröße ist die effektive Bitanzahl unter einer realen Quellimpedanz und Abtastrate, ein Wert, der oft ein oder zwei Bit unter der auf dem Deckblatt angegebenen Auflösung liegt. So gelesen kann das Bauteil, das für sich allein ausreichend erscheint, am Ende jenes sein, das die Messung begrenzt, und diese Lücke zeigt sich erst, wenn die Spezifikationen aller Stufen nebeneinander verglichen werden.

Den Bus gemeinsam nutzen

Mehrere Sensoren auf einer Platine teilen sich einen Bus, und sie auf eine gemeinsame I²C- oder SPI-Leitung zu bringen bringt Adresskollisionen und zeitliche Obergrenzen mit sich.

Das Fehlerbudget von Ende zu Ende aufstellen

Eine fertige Messung hat eine Genauigkeit, die kein einzelnes Bauteil allein bestimmt. Der Sensor trägt mit seiner Anfangstoleranz dazu bei; weiter unten steuern der Offset des Verstärkers, der Temperaturkoeffizient der Referenz und die Nichtlinearität des Wandlers jeweils ihren Anteil bei. Diese Terme addieren sich über die Kette, und weil die unabhängigen als Wurzel aus der Summe der Quadrate und nicht als einfache Summe eingehen, dominiert der größte Term, während die kleinen das Ergebnis kaum verschieben.

Das sollte den Fokus des Aufwands verändern. Einen Sensor von 0,1 Prozent auf 0,05 Prozent zu verbessern bringt nichts Messbares, solange eine 0,5-Prozent-Referenz im selben Pfad sitzt. Der erste Schritt ist also, den dominierenden Term zu finden und das Budget dort einzusetzen. Ein kurzes Fehlerbudget zu Beginn, selbst ein grobes, verwandelt eine vage Forderung nach einem genauen Sensor in eine Zahl, die jedes Glied der Kette erfüllen muss.

Zeit ist Teil der Messung

Eine Messung findet auch zu einem bestimmten Zeitpunkt statt, und in einem System, das mehrere Sensoren fusioniert, fließt dieser Zeitpunkt in das Ergebnis ein. Eine IMU und ein Magnetometer, die mit unterschiedlichen Raten abgetastet werden, müssen zeitlich aufeinander ausgerichtet sein, bevor ihre Fusion Sinn ergibt; ein Positionswert mit falschem Zeitstempel versetzt ein fahrendes Fahrzeug um mehrere Meter von seiner tatsächlichen Position. Die Kette fügt an jeder Stufe Verzögerung hinzu, und nicht immer einen festen Betrag. Ein Design, das jede Messung so behandelt, als wäre sie in dem Moment eingetroffen, in dem sie angefordert wurde, erzeugt Fehler, die wie zufälliges Rauschen aussehen, aber mit der Geschwindigkeit des Gerätes wachsen.

Wo das Gerät betrieben werden muss

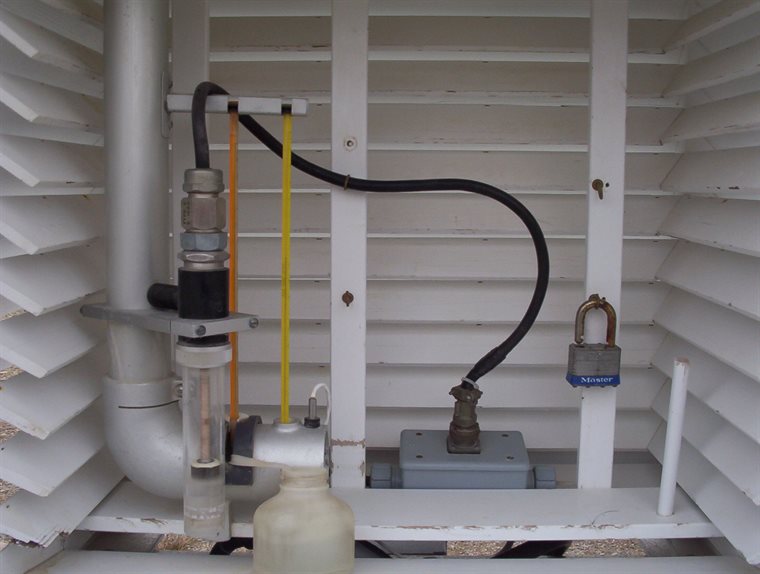

Der Einsatzort eines Gerätes zieht an jedem Glied der Kette gleichzeitig. Ein Sensor, der für einen komfortablen Laborbereich spezifiziert ist, kann in einem Gehäuse sitzen, das einen weiten Temperaturhub durchläuft, und dieser Hub verschiebt Offsets und Referenzen überall in der Kette, nicht nur im Sensorelement selbst. Wärme ist selten der einzige Stress; ein Außen- oder Automotive-Gehäuse bringt Vibrationen, Kondensation und Versorgungstransienten mit, die jeweils an einem anderen Teil des Pfades angreifen. Sitzt das Sensorelement am Ende eines Kabels, erreichen diese Belastungen es entlang der Verdrahtung, und eine Sensorleitung, die die Platine verlässt, zu versorgen und zu schützen wird zu einer eigenständigen Konstruktionsaufgabe.

Die Versorgung fügt den letzten Zwang hinzu. Eine Messung mit einer Knopfzelle kann die Kette nicht kontinuierlich betreiben; sie wird in kurzen Bursts abgetastet, wobei die Analogfront dazwischen abgeschaltet wird, und die Einschwingzeit nach jedem Aufwachen begrenzt die erreichbare Messrate. Die Signalkette eines netzversorgten Industriesensors und die eines batteriebetriebenen Knotens, der dieselbe Messgröße erfasst, sehen am Ende unterschiedlich aus, weil jeweils eine andere Randbedingung dominiert.

Dasselbe Bauteil in einem anderen Gehäuse

Ein Sensor, der sich bewährt, wird weit außerhalb des ursprünglichen Designs eingesetzt. Das Druckbauteil, das für einen Drohnen-Höhenmesser ausgewählt wurde, taucht unverändert in einer HLK-Drosselklappe oder einem Patientenmonitor auf, und einem Sensor durch die Branchen zu folgen, die ihn übernehmen, ist ein schneller Weg, um zu sehen, welche seiner Kennwerte ein Hersteller stabil hält und welche einem einzelnen Produkt geschuldet waren. Aus demselben Muster erklärt sich, warum ein Katalog sich im Laufe der Zeit mit den Standardteilen füllt, nach denen ein Design immer wieder greift, und ein Design mit den noch fehlenden gängigen Sensorteilen zu vervollständigen ist die Art von Haushaltspflege, die verhindert, dass eine Stückliste spät im Projekt ins Stocken gerät.

Die Verfügbarkeit ist die Randbedingung, die entscheidet, ob all das überhaupt in Serie gebaut werden kann. Ein Sensor kann sauber eindesignt sein und trotzdem das Lebensende erreichen oder zwischen zwei Builds im Preis springen, und einen Ersatz zu finden und seine Verfügbarkeit rechtzeitig abzusichern verhindert, dass das zu einem späten Redesign zwingt. Ein Distributor, der Querverweise und echten Lagerbestand vorhält, ist hier aus einem einfachen Grund wichtig: Ein geprüfter Ersatz auf Lager wird geliefert, ein überlegenes Teil mit langer Lieferzeit nicht.

All das spricht nicht dagegen, sorgfältig auszuwählen, welcher Sensor verbaut wird. Es rückt diese eine Wahl in eine längere Kette, in der alles hinter dem Sensor einen Anteil an der Zahl hat, die die Firmware schließlich ausliest.
