iCE40UP5K für extrem stromsparende Vorverarbeitung am Edge-Vision-Sensor

iCE40UP5K passt an die Stelle, die vor dem Host aufwacht und einen kleinen Bildpfad bewertet.

Es ist kein voller Bildprozessor. Die Auswahl hängt davon ab, ob ein fester Vorverarbeitungsschritt bei niedrigem Strom nahe am Sensor laufen kann.

Aufgabe festlegen

Fenster, Zeilentiming, Kanten, Schwellwerte oder ein Aufwecksignal müssen konkret beschrieben werden.

Große Bildpuffer oder häufig wechselnde Algorithmen gehören in eine andere Geräteklasse.

Kameraanschluss prüfen

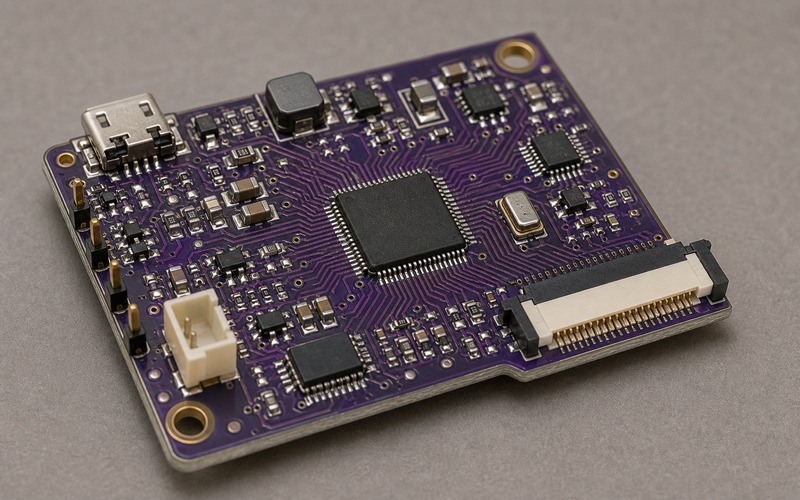

Der FPC-Anschluss sollte am Rand sitzen und nach außen zeigen.

Pixelpfade, Reset, Standby, Takt und I2C-Steuerung gehören zur gleichen Prüfung.

Strom in Zuständen messen

Sensor aus, FPGA konfiguriert, Sensortakt, Ereignis, Host-Aufwecksignal und Rückkehr in den Ruhezustand müssen getrennt gemessen werden.

Regler, Pull-up-Widerstände und Takte können den Stromvorteil sonst aufheben.

Kleinen Speicher gezielt nutzen

Interner Speicher eignet sich für Zeilenpuffer, Zähler, Flags und kleine Fenster.

Ein bekannter Pixeltest sollte den Eingang und das Aufwecksignal belegen.

Konfiguration und Timing sichern

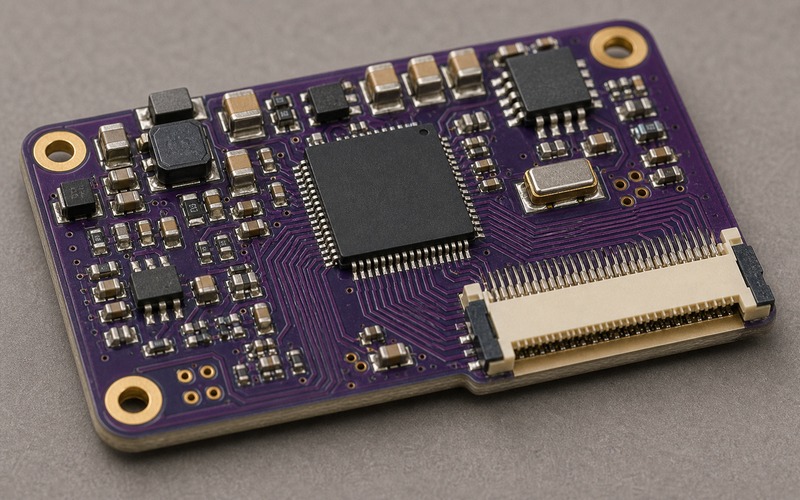

Flash, Programmierzugang, Reset und Startmodus müssen erreichbar bleiben.

Taktstart und erstes gültiges Bild sollten bei der Inbetriebnahme wiederholt geprüft werden.

Abschließende Prüfung

Vor Freigabe zählen Aufgabe, FPC-Richtung, Takt, Konfiguration, Stromzustände, I/O, Debug, Testzugang und Ersatzgrenze.

iCE40UP5K passt, wenn ein fester kleiner Bildpfad den Host schlafen lässt und die Messdaten stimmen.
