Ein Fabrikkabel fällt nicht höflich aus. Es läuft neben Motorleitungen durch den Kabelkanal, wird unter Zeitdruck auf eine Klemme gelegt, sieht unterschiedliche Massepotentiale zwischen Schaltschranken und soll trotzdem ein sauberes Bit tragen, während Schütze, Umrichter und Schweißanlagen die lokale Masse bewegen. Eine robuste Schnittstelle beginnt damit, dass das Kabel als Teil des Produkts behandelt wird.

Auf derselben Leiterplatte können RS485 für lange Multidrop-Leitungen, CAN für geordnete Maschinenmeldungen, ein SPI-CAN-Controller für einen Host ohne CAN, digitale Isolation zwischen zwei Schaltschranken und ein isolierter Gate-Treiber für eine Leistungsstufe zusammenkommen. Diese Bauteile gehören in eine gemeinsame Betrachtung. Sie entscheiden, wo Störenergie fließen darf, wo ein Fehler endet und wie viel Missbrauch der Controller sehen darf.

RS485 bleibt nützlich, weil es das Kabel ernst nimmt

Warum RS485 in der Fabrikebene standhält ist die bessere Einstiegsfrage als die Suche nach dem schnellsten Transceiver. RS485 liest die Differenz zwischen zwei Leitern, nicht den Pegel eines Drahtes gegen die lokale Masse. Das macht die Verbindung nicht unzerstörbar, gibt aber Reserve, wenn zwei Enden des Kabels in verschiedenen Schaltschranken sitzen und die Umgebung voller Motorleitungen ist.

Die Robustheit entsteht in der ganzen Strecke. Verdrillte Paare lassen eingekoppelte Störung eher auf beiden Leitern erscheinen. Ein Empfänger mit passendem Gleichtaktbereich liest weiter, solange das Paar innerhalb seines erlaubten Fensters schwebt. Bias-Widerstände definieren den Ruhezustand, Terminierung beruhigt Reflexionen bei langen Leitungen, Schutzbauteile geben ESD- und Surge-Strömen einen Weg, der nicht durch den Transceiver führt. Diese Punkte sind nicht spektakulär, aber ein fehlender Punkt reicht, damit ein Bus im Labor gut aussieht und im Feld ausfällt.

RS485 verlangt auch Disziplin in der Firmware. Ein halbduplexer Multidrop-Bus muss wissen, wer sendet, wann der Treiber aktiviert wird, wie lange nach dem letzten Byte gewartet wird, wie ein verschwundener Knoten behandelt wird und ob ein Kurzschluss die Leitung blockieren darf. Die elektrische Schicht liefert Reichweite und Störabstand. Kollisionen, Wiederholungen und Adressregeln gehören trotzdem ins Systemdesign.

Eine isolierte Schnittstelle ist eine geplante Grenze

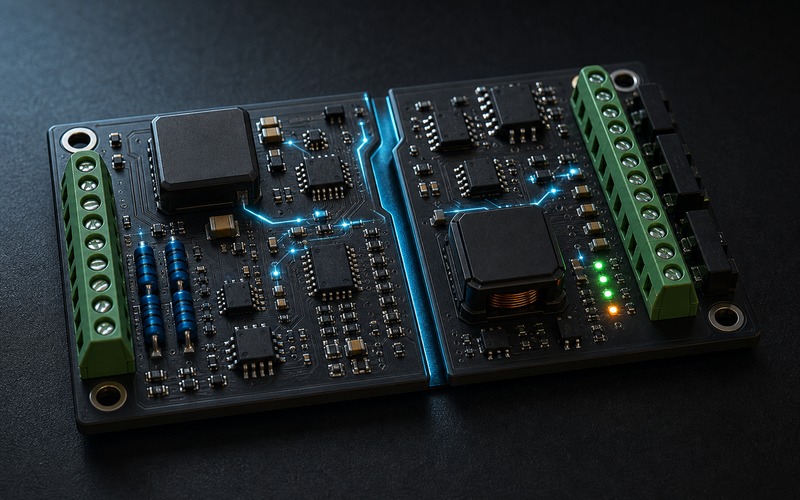

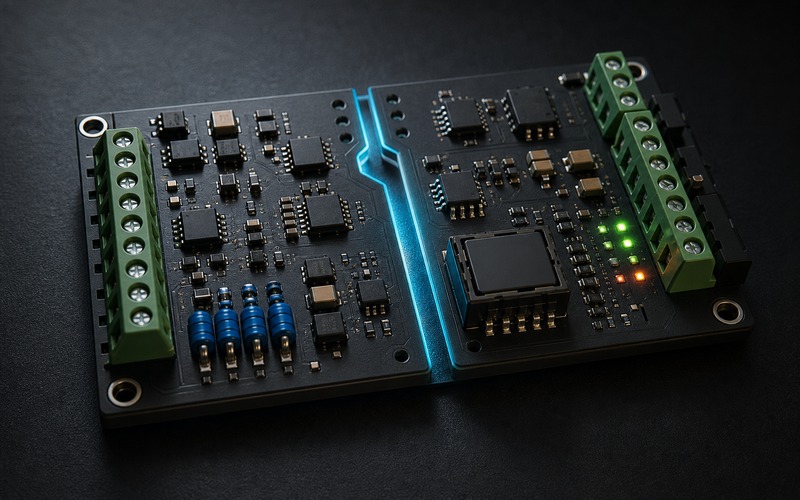

MAX22505GTG+T in einer isolierten Industrieschnittstelle steht für Fälle, in denen Kommunikationspins mehr brauchen als einen einfachen Transceiver. Die Isolationsbarriere muss Information übertragen und gleichzeitig Masseströme blockieren. Im Layout bedeutet das Kriechstrecke, Luftstrecke, transiente Belastbarkeit, getrennte Versorgungsbereiche und Rückstromwege. Eine Kupferfläche, ein Testpad, ein Schirmanschluss oder eine Schraube kann die Grenze unbemerkt überbrücken.

Isolation erst nach einem fehlerhaften Prototyp zu ergänzen ist die falsche Reihenfolge. Wenn ein Produkt ein Feldkabel aus dem Gehäuse führt, sollte die Isolationsarchitektur vor der Platzierung feststehen. Welche Seite besitzt den Steckverbinder? Wie wird die Feldseite versorgt? Wohin fließt der TVS-Strom? Wie wird der Kabelschirm behandelt? Kann ein Servicetechniker die Feldseite messen, ohne die Logikseite zu berühren? Das Schaltplansymbol beantwortet diese Fragen nicht.

Auch die Prüfung ändert sich. Ein Board, dessen beide Massen auf dem Tisch zusammengeklemmt sind, beweist keine Isolation im Schaltschrank. Sinnvoller ist ein Test, der beide Seiten real versorgt, Hot-Plug, Kurzschluss, transiente Störung und Erholung prüft. Dann zeigt sich, ob ein Störimpuls den Host verfälscht, den Isolator verriegelt oder den Transceiver auf einer defekten Leitung treiben lässt.

Klassisches RS485 und CAN bedienen unterschiedliche Gespräche

MAX485 für klassische RS485-Übertragung gehört zur vertrauten halbduplexen RS485-Welt. Treiberfreigabe, Empfängerfreigabe, A/B-Paar, Terminierung, Bias, Schutz und ein UART reichen für viele Feldverbindungen. Diese Direktheit ist die Stärke und die Falle. Das Bauteil legt kein Protokoll, keine Umschaltzeit, keine Adresslogik und keine Erholung nach Busfehlern fest.

SN65HVD230 für CAN-Bus-Übertragung gehört zu einer anderen Art von Datenverkehr. CAN bringt Nachrichtenarbitrierung, Fehlerbehandlung und Busdisziplin mit. Der Transceiver muss immer noch das Kabel treiben, aber die Schicht darüber hat klare Regeln für Priorität, gültige Frames und Fehlerzähler. Deshalb passt CAN in Maschinen und Fahrzeuge, in denen mehrere Knoten ohne zentrale Abfrage mit Priorität sprechen müssen.

Die Wahl zwischen RS485 und CAN ist kein Wettbewerb der stärkeren Leitungsendstufe. Sie folgt der Verkehrsform. RS485 passt, wenn ein kontrolliertes Master-Slave-Gespräch, lange Leitungen und ein eigenes höheres Protokoll gefragt sind. CAN passt, wenn viele Knoten mit Priorität und Fehlerlogik denselben Bus teilen. Beide lassen sich schlecht layouten. Beide lassen sich robust bauen.

Ein MCU kann CAN auslagern, muss aber die Erholung besitzen

MCP2515 als CAN-Controller für einen MCU hilft, wenn ein Host keinen CAN-Controller besitzt und dennoch an den Bus muss. Über SPI bekommt der Mikrocontroller Nachrichtenpuffer, Filter und Interrupts. Das spart einen anderen Host, fügt aber eine weitere Zeitschicht ein. SPI-Latenz, Interrupt-Service, Pufferstrategie und Bus-off-Erholung werden zu Netzwerkverhalten.

Ein externer CAN-Controller ist kein transparentes Kabel. Die Firmware muss empfangene Frames leeren, Filter setzen, volle Sendepuffer behandeln, Reset-Zustände koordinieren und entscheiden, wie der Controller nach einem Fehler wieder auf den Bus darf. Wenn der Host neu startet und der Controller Zustand behält, sieht der Bus unter Umständen ein Verhalten, das die Anwendung nicht mehr kennt.

Automotive-CAN-Bauteile werden wegen ihres Fehlerverhaltens gewählt

TJA1051 für CAN-Übertragung in Automotive-Qualität zeigt, dass ein CAN-Transceiver mehr ist als ein Pegelwandler. Fahrzeuge und Industrieanlagen stören Masse, Leitung und Versorgung. Fehlermodus, Standby, elektromagnetisches Verhalten, Schutz der Buspins und das Verhalten bei einseitiger Versorgung entscheiden, ob ein Modul den Bus respektiert oder ihn während eines Fehlers belastet.

Automotive-Qualität passt trotzdem nicht automatisch in jedes Industrieprodukt. Versorgung, Logikpegel, Gleichtaktbereich, Gehäuse, Schutzkonzept, Ruhestrom, Wake-Verhalten und Zulassungsrahmen müssen zur Schaltung passen. Die bessere Frage lautet nicht, ob ein Bauteil abstrakt stärker ist. Die Frage lautet, für welche Fehler es gebaut wurde.

Isolation sitzt auch an schaltenden Leistungsbauteilen

SI8244BB-D-IS1R als isolierter Gate-Treiber gehört in dieselbe Denkrichtung wie Kommunikationsisolatoren. Ein Gate-Treiber sitzt zwischen Controller und MOSFET oder IGBT, der einen Motor, ein Ventil, eine Heizung oder eine Leistungsstufe schaltet. Die Logikseite braucht saubere Befehle. Die Leistungsseite hat hohe Spannung, hohe dv/dt und harte Stromflanken. Der Treiber überträgt den Befehl und verhindert, dass der Schaltknoten die Logik zurückreißt.

Der isolierte Treiber ist nicht nur eine Spannungsangabe. Er bestimmt Laufzeit, Ausgangsstrom, Unterspannungsverhalten, Fehlerreaktion und zusammen mit Gate-Widerstand, lokaler Entkopplung, isolierter Versorgung und Layout den realen Schaltvorgang. Eine saubere Feldbusmeldung nützt wenig, wenn der Ausgang beim Schalten den Controller stört.

Kleine digitale Isolatoren schließen vergessene Pfade

ADUM1201 für zweikanalige digitale Isolation passt für wenige Signale wie UART, Enable, Fault, Chip-Select, Reset oder Status. Die Idee ist klar: digitale Information ohne leitende Gleichstromverbindung übertragen. Der Systemeffekt ist groß, weil eine einzige vergessene Leitung die Isolation der Hauptschnittstelle unterlaufen kann.

ADM2483 zur Isolation eines RS485-Feldbusses führt das wieder zum Kabel zurück. Ein isolierter RS485-Transceiver verbindet Feldbus und Barriere in einem Bereich. Trotzdem braucht die Feldseite isolierte Versorgung, Surge-Pfad, Terminierung, Bias, Steckverbinderbezug und einen definierten Weg für Kabelenergie. Integrierte Isolation hilft nur, wenn die Leiterplatte sie nicht an anderer Stelle wieder kurzschließt.

Robust ist die Schnittstelle, wenn der Fehler begrenzt bleibt

Eine Fabrikschnittstelle sollte nach dem ersten schlechten Kabel beurteilt werden, nicht nach dem ersten sauberen Paket. RS485 respektiert lange, laute Paare. CAN gibt gemeinsam genutzten Steuerdaten Arbitrierung und Fehlerverhalten. Externe CAN-Controller bringen kleine Hosts auf den Bus, fordern aber Zustandsverwaltung. Digitale Isolatoren, isolierte RS485-Bausteine und isolierte Gate-Treiber ziehen die Linie, an der Fehlerstrom, Gleichtaktstörung und Schaltflanken enden sollen. Das Ziel ist keine Leiterplatte ohne Störung. Das Ziel ist eine Leiterplatte, bei der die Außenwelt laut sein darf und der Controller trotzdem die Kontrolle behält.
