Ein Outdoor-Knoten ist nicht geschützt, nur weil nahe am Stecker eine TVS-Diode sitzt. Geschützt ist er, wenn die unerwünschte Energie einen kürzeren, niederohmigeren und belastbareren Weg hat als durch Controller, Funkteil, Sensoreingang oder Wandler. Schutzdesign ist zuerst Strompfaddesign und dann Bauteilauswahl.

Die Leiterplattenkante ist die Grenze zur Außenwelt. Versorgungsleitungen bringen lange Kabelinduktivität, falsche Adapter, Lastsprünge und nahe Blitztransienten. Datenleitungen bringen ESD durch Hände, Werkzeuge und trockene Luft sowie Gleichtaktstörung langer Leitungen. Metallgehäuse und Schirme helfen nur, wenn die Leiterplatte dem Entladestrom einen klaren Weg gibt.

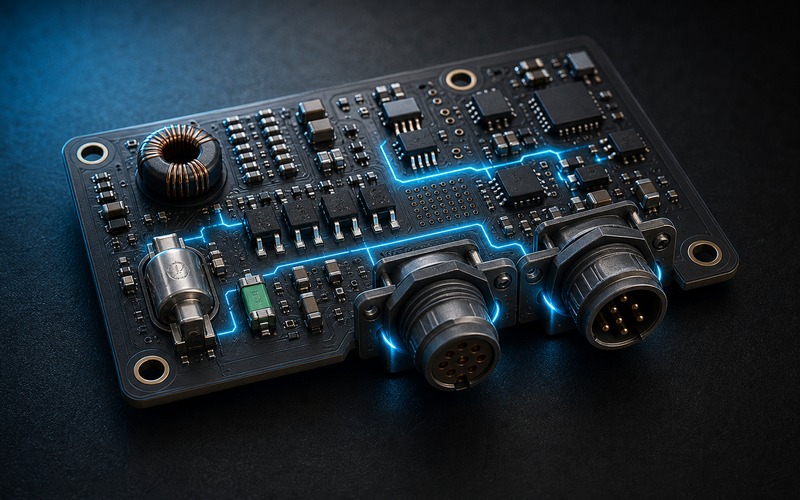

Outdoor-Schutz beginnt mit dem Ziel des Störstroms

Surge- und ESD-Schutz für Outdoor-Hardware beginnt vor der Gehäusewahl eines Schutzbauteils. Welche Leiter kommen von außen? Welche können berührt werden? Welche laufen über lange Strecken? Wohin geht der Schirm? Darf das Gehäuse Entladestrom tragen? Ohne diese Antworten kann ein Schutzbauteil vorhanden sein und die Energie trotzdem durch die falsche Masse leiten.

ESD und Surge sind unterschiedliche Ereignisse. ESD ist schnell und lokal, oft über Stecker, Pin oder berührbare Fläche. Surge ist langsamer, aber energiereicher und kommt häufig über Kabel oder Versorgung. Der Eingang braucht manchmal beides: eine schnelle Klemme an einer Datenleitung und ein energiefesteres Bauteil an Versorgung oder Feldleitung. Platzierung, Rückweg und Koordination entscheiden, wer den ersten Schlag bekommt.

Ein gutes Bauteil kann durch Layout verlieren. Eine TVS mit langer dünner Leitung hat Induktivität. Ein schneller Impuls hebt dann den geschützten Knoten an, bevor die Klemme wirkt. Entladestrom, der unter dem MCU durch die Digitalmasse zurückläuft, kann den ganzen Logikbereich springen lassen. Schutz gehört an den Eintritt, mit kurzem breitem Rückweg und ohne gemeinsamen Pfad mit dem sauberen Signal.

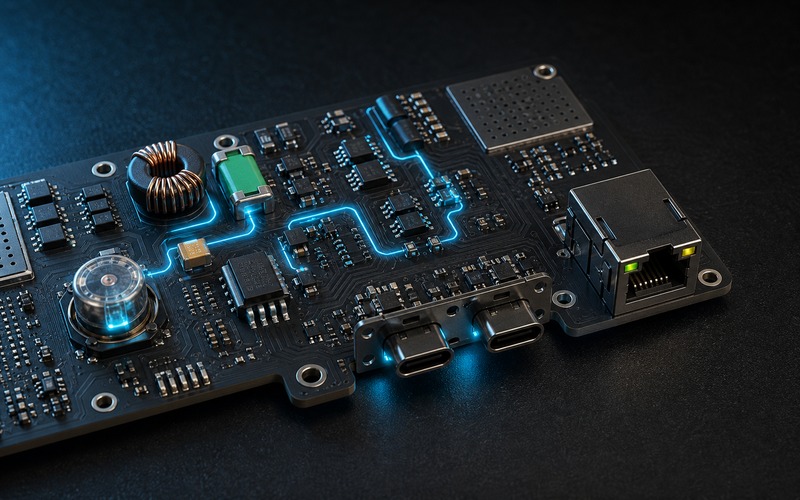

Eine versorgte Schnittstelle braucht die passende Klemmspannung

SMBJ100CA zum Schutz einer versorgten IoT-Schnittstelle ist eine Wahl für Leitungen, die über ihrer normalen Betriebsspannung Transienten sehen können. Arbeitsspannung, Versorgungstoleranz, Klemmverhalten bei Pulsstrom und die Belastbarkeit der nachfolgenden Schaltung müssen zusammenpassen. Zu niedrige Klemmung leitet bei gültigen Betriebszuständen, zu hohe Klemmung schützt die Last nicht.

Auch bidirektional oder unidirektional ist eine Systemfrage. Ein DC-Eingang hat Polarität, doch Feldverdrahtung sieht Verpolung, induktiven Rückschlag und Kabelentladung. Die Auswahl folgt dem Fehlerbild, nicht einer kopierten Schaltung.

TVS mit hoher Energie und Sicherungen tun Verschiedenes

1.5KE100A am Versorgungseingang eines Feldgeräts steht für die energiereichere Seite der Transientenunterdrückung. Ein größeres TVS-Gehäuse kann mehr Pulsenergie aufnehmen als ein Datenleitungsbauteil, bleibt aber von Wellenform, Wiederholung, Temperatur und Montage begrenzt. Ein Labortreffer ist nicht dasselbe wie wiederholter Missbrauch durch falsche Installation.

0697H9200-02 als flinke Sicherung gegen Überstrom hat eine andere Aufgabe. Eine Sicherung schützt gegen anhaltenden Überstrom und Brandgefahr. Sie klemmt keine Spannung und rettet keinen MCU-Pin vor einem ESD-Puls. In einem Feldgerät arbeiten TVS und Sicherung oft zusammen: Die TVS leitet die Transiente ab, die Sicherung öffnet bei längerem Fehler.

Fahrzeug- und CAN-Leitungen brauchen passende kapazitive Last

AVR-M1608C080MTAAB für ESD-Schutz an einer Fahrzeugschnittstelle passt zu Schnittstellen, die berührbar sind und trotzdem saubere Signale brauchen. Trockenluft-ESD, Kabelkopplung, Lastschaltung und Masseversatz treffen auf eine begrenzte Signalreserve. Das Schutzbauteil muss schnell sein, wenig Kapazität bringen und nahe am Eintritt sitzen.

NUP2105L für ESD-Schutz auf einem CAN-Bus zeigt dasselbe an einem Differenzbus. CANH und CANL dürfen nicht unsymmetrisch belastet werden. Der Schutz gehört an den Stecker, bevor der Transceiver das Kabel sieht. Der Rückweg darf die ruhige Logikmasse nicht in einen Entladestrompfad verwandeln.

Mehrkanal-Arrays sparen Platz und teilen Rückwege

SMF05C als ESD-Array über mehrere Datenleitungen ist nützlich, wenn mehrere GPIO-, Tasten-, Service- oder Sensorleitungen gemeinsam nach außen gehen. Ein Array spart Fläche und macht die Platzierung sauber. Es koppelt aber mehrere Schutzkanale in einem Gehäuse und oft in einem Rückweg. Das passt, wenn die Leitungen denselben Eintritt und dieselbe Referenz haben. Es stört, wenn verschiedene Signale nur aus Bequemlichkeit zusammengelegt werden.

Das Array muss dort sitzen, wo das Ereignis eintritt. Wenn die Leitung erst über die Leiterplatte läuft und dann zum Array findet, hat der ESD-Strom den empfindlichen Bereich schon gesehen. Besonders bei Service-Steckern, Tasten, Display-Flex und externen Sensorleisten entscheidet der erste Leitungsabschnitt mehr als die Teilenummer.

Eine eFuse macht den Versorgungseingang steuerbar

TPS2640 als eFuse mit Überspannungsschutz bringt aktive Kontrolle an den Eingang. Strombegrenzung, Abschalten bei Überspannung, Inrush-Kontrolle und Fehlermeldung können ein Produkt bei falschem Adapter, Hot-Plug oder Feldverdrahtung schützen. Die eFuse ersetzt aber nicht jede schnelle Klemme am Stecker und nicht jede Sicherheitsanforderung.

Ihr Vorteil liegt auch in der Diagnose. Eine passive Sicherung hinterlässt oft nur ein totes Gerät. Eine eFuse kann Fehler zählen, Überlast von Einschaltstrom unterscheiden, kontrolliert neu versuchen und dem Installateur eine falsche Versorgung melden. Dazu müssen Fault-, Enable- und Reset-Pins Teil des Produktverhaltens sein.

Ein geschütztes Produkt plant den Ausgang der Energie

Outdoor-Schutz ist keine Liste größerer Bauteile. Er ist eine Karte schlechter Energie. Versorgte Schnittstellen brauchen passende TVS-Spannung, Feldeingänge eine Kombination aus energiefester Klemme und Sicherung, CAN und Fahrzeugleitungen eine symmetrische kapazitätsarme Schutzstruktur am Stecker, Mehrkanal-Arrays einen gemeinsamen sinnvollen Rückweg und eFuses eine schnelle Front-End-Klemme. Das Produkt überlebt, weil jeder externe Leiter Eingang, Klemme, Rückweg und Fehlerzustand geplant bekommt.
