Ein Gateway ist kein größerer Sensorknoten, an dessen Seite nur eine Ethernet-Buchse gesetzt wurde. Es ist der Ort, an dem viele schwache, langsame, laute oder schlafende Gerätegespräche zu Verkehr werden, den ein verdrahtetes Netzwerk ertragen kann. Deshalb gehören Kupferanschluss, Magnetics, Switch, PHY, Paketpuffer, Isolationsgrenze und Leistungseingang zum selben Entwurfsproblem.

Die Funkseite verzeiht Verzögerung, Wiederholungen und schlafende Knoten. Die verdrahtete Seite erwartet Linkstatus, Frames, Timing und Fehlerverhalten mit Disziplin. Ein Gateway, das Daten sammelt, muss zwischen diesen beiden Welten übersetzen, ohne dass die eine die andere beschädigt. Wenn es nur Bytes weiterreicht, ist es ein Kabeladapter. Wenn es Pufferung, Zeitverhalten, Segmentierung und Fehlerbericht übernimmt, wird es Infrastruktur.

Das Gateway sitzt an einer Grenze, nicht in der Mitte

Wo ein Gateway in einem IoT-Netzwerk steht, ist die erste Entscheidung, weil sie festlegt, was die Box behalten muss. Ein Blattknoten kann einen Messwert verlieren und es erneut versuchen. Ein Gateway muss den Messwert vielleicht bewahren, mit Zeit versehen, doppelte Meldungen filtern, Geschwätz verdichten, ein Feldprotokoll in IP-Verkehr übersetzen und dem übergeordneten System sagen, welches Gerät ausgefallen ist, statt nur zu melden, dass die Leitung still wurde. Das ist eine andere Rolle als bei einem Knoten, der nur einen Sensor abtastet und auf Anfrage berichtet.

Die Grenze kann nahe an Maschinen liegen, am Rand einer Cloud-Anbindung, in einem Schaltschrank oder an der Kante eines Gebäudenetzes. Jeder Ort verändert die Elektronik. In Maschinennähe sieht das Gateway elektrisches Rauschen, Masseunterschiede, misshandelte Kabel und Serviceverdrahtung. In der Nähe von IT-Geräten sieht es Netzwerkrichtlinien, Portsicherheit, IP-Adressierung und Update-Disziplin. In einem entfernten Schaltschrank muss es Daten vielleicht stundenlang speichern, bis der Uplink zurückkommt. In einem Gebäudenetz muss es sich wie ein nüchternes Ethernet-Gerät verhalten, während Switches nicht wissen wollen, warum ein Sensor redselig ist. Platzierung ist zugleich eine elektrische und eine betriebliche Entscheidung.

Das Gateway entscheidet auch, welche Fehler lokal bleiben. Wenn ein Funksensor das Netz flutet, sperrt das Gateway dieses Gerät, verlangsamt es das ganze Teilnetz oder schiebt es weiter Frames nach oben? Wenn ein verdrahteter Port ausfällt, startet es den PHY neu, protokolliert es den Port oder bootet es das ganze Produkt? Wenn das Uplink-Kabel gezogen wird, sammelt es weiter Felddaten und meldet die Lücke später? Solche Regeln brauchen Hardwareunterstützung: Speicher, stabile Zeit, Linkstatus-Pins, Reset-Steuerung, Watchdogs und genug Stromversorgungsqualität, damit ein Netzereignis nicht zum Prozessorreset wird.

Die erste Regel lautet: festlegen, was das Gateway besitzt.

Der Switch verhindert, dass lokaler Verkehr Prozessorarbeit wird

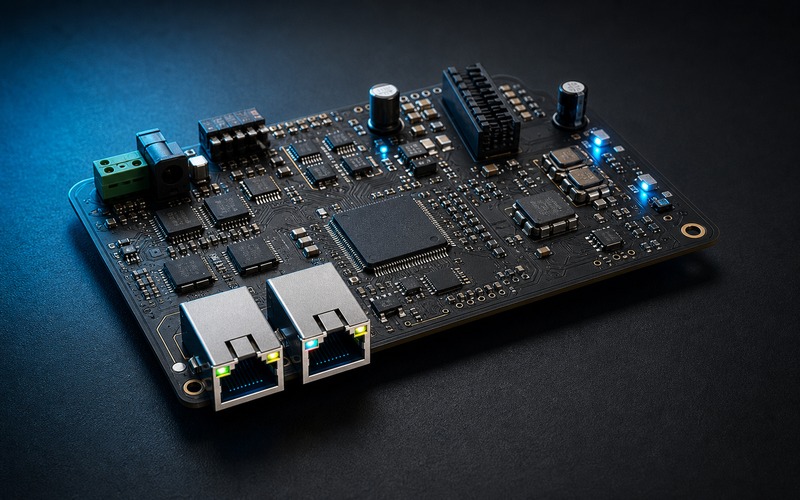

KSZ8995MAI als Ethernet-Switch in einem Gateway ist nützlich, wenn das Gateway mehr als einen verdrahteten Port hat und der Hauptprozessor nicht jeden Frame anfassen soll. Ein Switch lernt MAC-Adressen, leitet lokalen Verkehr weiter, behandelt den Linkstatus pro Port und hält die Paketbewegung in Hardware. In einem kleinen Industrie- oder Gebäude-Gateway kann er aus einem Uplink plus Serviceport einen kleinen lokalen Netzwerkknoten machen. Der Prozessor konfiguriert, überwacht und setzt Richtlinien, aber die rohe Frame-Bewegung frisst nicht mehr seine Aufmerksamkeit.

Die Arbeit um einen Switch beginnt an den Ports. Jeder RJ45-Pfad braucht Magnetics, Common-Mode-Verhalten, ESD-Schutz, Paarführung, LED-Behandlung und eine mechanische Öffnung, die echte Kabelnutzung übersteht. Die Differenzpaare sind auf vielen Gateway-Leiterplatten kurz genug, um harmlos zu wirken, und scheitern dann an einem Stecker, einer Gleichtaktdrossel oder einem Magnetics-Footprint, der die Impedanz stört. Das Switch-Gehäuse mag digital sein. Die Portkante ist analoge Hochfrequenzarbeit, die durch verdrillte Paare getragen wird.

Switches machen auch das Produktverhalten sichtbar. Link-LEDs, Portzähler, Link-Up-Zeiten und Resetverhalten pro Port können einen Servicefall vom Raten zur Diagnose bringen. Ein Gateway, das sagen kann, welcher Port den Link verloren hat, ist leichter zu betreuen als eines, das nur Netzwerk nicht verfügbar meldet. Dieser Servicewert muss in die Leiterplatte hinein entworfen werden. Wenn LED-Pins nicht geführt sind, wenn der Linkstatus der Firmware nicht zugänglich ist oder wenn alle Ports eine Reset-Leitung ohne Reihenfolge teilen, hat die Hardware bereits entschieden, wie wenig das Produkt später erklären kann.

Dazu kommt der Blick auf Sicherheit und Richtlinien. Ein Gateway mit mehreren Kupferports kann unbeabsichtigt die Brücke zwischen einem Feldnetz und einem Gebäudenetz werden. Auch wenn das Silizium alles weiterleiten kann, muss das Produkt vielleicht Verkehr blockieren, Servicezugang trennen oder Feldgeschwätz vom Uplink fernhalten. Diese Entscheidung gehört zu Firmware und Systempolitik. Die Hardware muss aber genug Haken liefern: Managementschnittstelle, Reset-Steuerung, Taktung, nichtflüchtige Einstellungen und einen Prozessor, der den Switch beobachten kann, statt ihn nur mit Strom zu versorgen.

Ein Switch lässt ein Gateway wie Infrastruktur wirken, nicht wie einen Adapter.

PHYs und Paketmaschinen bestimmen, wie viel der MCU wissen muss

LAN8710A-EZC-TR bringt verdrahtete Anbindung zu einem Knoten und steht für den klassischen Ethernet-PHY-Weg. Der PHY übernimmt elektrische Leitung, Link-Aushandlung und physikalische Codierung, während der MAC im Mikrocontroller oder Prozessor sitzt. Das ist eine saubere Architektur, wenn der Host bereits einen Ethernet-MAC und genug Pins für die Schnittstelle hat. Der PHY ist dann die analoge Front des Netzwerkports: Magnetics, Quarz oder Takt, Strap-Pins, Reset, Link-LEDs, Differenzpaare und Isolationsentscheidungen bestimmen, ob sich das Kabel wie ein Link oder wie eine Rauschantenne verhält.

W5500 fügt einem MCU einen Hardware-TCP-IP-Stack hinzu und bietet einen anderen Handel an. Ein kleiner MCU ohne vollständigen Netzwerkstack kann über SPI mit einem Baustein sprechen, der Ethernet-MAC, PHY-nahe Aufgaben und TCP/IP-Sockets in Hardware trägt. Das kann Firmwaregröße und Zeit bis zum Link für ein kleines Gerät senken, das wenige Verbindungen braucht und keinen vollständigen Linux-Netzwerkstack. Es verschiebt aber Grenzen in den Chip: Socketzahl, Puffergröße, Protokollverhalten, Durchsatz, Treibermodell und Fehlerbericht. Der MCU entkommt dem Netzwerk nicht. Er tauscht eine Art Netzwerkarbeit gegen eine andere. Die Leiterplatte braucht weiter einen klaren Interruptpfad, Chip-Select-Timing, Reset-Reihenfolge, Regeln zur Socket-Erholung und Pufferdisziplin, damit ein langsamer Server die Sensordatenerfassung nicht hinter sich blockiert.

ENC28J60 für kostengünstigen Ethernet-Zugang sitzt in der älteren günstigen Ecke, in der SPI-Zugriff auf Ethernet genügte, um einfachen Controllern einen Netzwerkport zu geben. Er kann noch sinnvoll sein, wenn der Durchsatz bescheiden ist und die Firmware das Teil bereits kennt. Die Gefahr liegt darin, den günstigen Chip mit den Gesamtkosten zu verwechseln. Firmwarestack, CPU-Last, Paketpuffer, Interruptverhalten, Stromaufnahme, Magnetics, Schutz und Testzeit zählen weiter. Ein günstiger Ethernet-Controller kann die richtige Antwort für eine enge Aufgabe sein, oder ein Weg, Entwicklungszeit auszugeben, die eine andere Siliziumwahl gespart hätte.

Industrielle PHY-Arbeit dreht sich um Linkverhalten unter Missbrauch

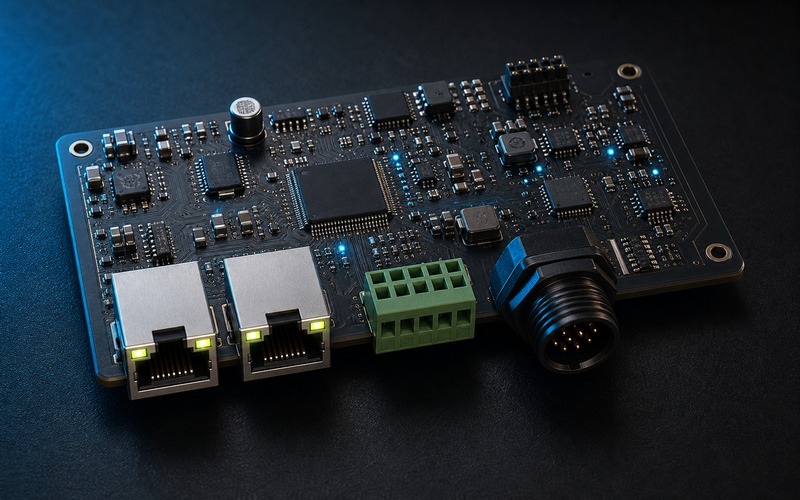

DP83848 als Ethernet-PHY für industrielle Geräte handelt weniger davon, Ethernet in den Schaltplan zu setzen, als den Link in einem Schaltschrank oder an einer Maschine glaubwürdig zu halten. Der PHY muss Kabellänge, Transformatorverhalten, Linkpulse, Auto-Negotiation, Taktqualität, ESD-Ereignisse und Common-Mode-Rauschen bewältigen, während der Prozessor eine saubere digitale Schnittstelle erwartet. Ein schlechtes Layout kann einen guten PHY instabil aussehen lassen. Ein schlechter Takt kann eine stabile Schaltung bei Emissionen oder Linkreserve scheitern lassen. Eine schlechte Reset-Reihenfolge kann das Einschalten zur Lotterie machen.

Der PHY ist auch die Stelle, an der das Gateway etwas über das physische Netz lernen kann. Link oben, Link unten, Geschwindigkeit, Duplex, Remote Fault und Interruptverhalten sind keine dekorativen Statusbits. Sie entscheiden, ob das Gateway zwischen einem abgeschalteten entfernten Gerät, einem gezogenen Kabel, schlechter Aushandlung und einem Neustart des Upstream-Switches unterscheiden kann. Verdrahtete Netze fühlen sich solide an, weil sie physische Zustände zeigen. Das Produkt sollte diesen Zustand nutzen, statt Ethernet wie eine schwarze Buchse zu behandeln.

PoE macht das Netzwerkkabel zum Teil der Stromversorgung

TPS23753 für die Powered-Device-Seite von PoE bringt die Energiegeschichte in die Netzwerkgeschichte. Power over Ethernet lässt ein Gateway oder einen Knoten über dasselbe Kabel versorgt werden, das Daten trägt. Das kann die Installation in Decken, Schaltschränken und verteilten Sensorpunkten vereinfachen. Es bedeutet aber auch, dass die Front sich als Powered Device identifizieren, Erkennung und Klassifizierung überstehen, Einschaltstrom beherrschen, den Leistungspfad isolieren, die eingehende Spannung wandeln und den Datenpfad ruhig halten muss, während Leistung ausgehandelt wird.

PoE verändert mechanische und servicebezogene Annahmen. Der Installateur sieht vielleicht ein Kabel und erwartet, dass die Box aufwacht. Der Netzwerkswitch kann Leistung pro Port budgetieren. Ein langes Kabel kann Spannung verlieren. Ein Feldgerät kann in Unterspannung geraten, wenn eine Zusatzlast einschaltet. Wenn das Gateway nachgeschaltete Ports hat, muss der Entwurf klar sagen, ob es nur PoE empfängt, Leistung weitergibt oder andere Lasten aus einer lokalen Schiene versorgt. Das sind keine kleinen Wortunterschiede. Sie ändern Magnetics-Auswahl, Isolation, thermischen Entwurf, Schutz, Steckerbeschriftung und Feldsupport.

PoE erzeugt außerdem eine Timing-Wechselwirkung zwischen Link und Leistung. Ein Gerät kann Leistung vor Link haben, Link vor Anwendungsbereitschaft oder eine erfolgreiche Leistungsklassifizierung, während die Firmware noch bootet. Das System sollte dem Netzwerk nicht melden, dass es bereit ist, bevor der Datenpfad speichern und weiterleiten kann. Ein versorgtes Gateway ist nützlich, weil ein Kabel Energie und Kommunikation bringt. Dieses Kabel wird dann aber zugleich Netzwerkfehlerpfad und Leistungsfehlerpfad. Wer beide Pfade als einen Entwurf behandelt, hält Überraschungen aus dem Serviceprotokoll heraus.

Ein Gateway verdient Vertrauen, indem es Verkehr vor dem Uplink formt

Der verdrahtete Anschluss mag das sichtbare Zeichen eines Gateways sein, aber die Arbeit endet nicht an der Buchse. Das Gateway muss Daten aus Feldgeräten sammeln, genug Kontext für Ausfälle behalten, wählen, welcher Verkehr den Uplink verdient, und dem restlichen System sagen, was passiert ist, wenn sich der Link ändert. Dafür braucht es einen Switch, wenn lokale Ports Frames ohne Prozessorarbeit bewegen sollen, einen PHY, wenn der Host den MAC besitzt, eine Hardware-TCP-IP-Maschine, wenn ein kleiner MCU eine engere Netzwerkaufgabe hat, einen günstigen Controller nur dann, wenn der Firmwarepreis ehrlich gerechnet ist, und PoE nur dann, wenn der Leistungseingang so sorgfältig entworfen wird wie der Dateneingang. Gute Sammlung ist zuerst ein Timing- und Fehlerverhaltensproblem, erst danach ein Bandbreitenproblem. Wenn die Leiterplatte Anschluss, Magnetics, Paketpfad, Leistungspfad und Servicegeschichte gemeinsam respektiert, hört das Gateway auf, nur eine Box am Kabel zu sein, und wird zu einer verlässlichen Kante des Netzwerks.
