Der SA571DR2G ist eine vielseitige, kostengünstige Doppel-Verstärkungsregelschaltung, bei der jeder Kanal als Dynamik-Kompressor oder als Expander genutzt werden kann. Jeder Kanal enthält einen präzisen Vollweggleichrichter, der aus dem Mittelwert des Signals einen Regelstrom ableitet, sowie eine linearisierte, temperaturkompensierte Zelle mit variabler Verstärkung, die die Verstärkung einer externen Operationsverstärker-Beschaltung einstellt. Da Kompression und Expansion komplementäre Vorgänge sind, bildet ein Paar von SA571DR2G-Kanälen eine vollständige Compandor-Strecke, die das ursprüngliche Signal nach der Übertragung über einen verrauschten oder amplitudenbegrenzten Kanal wiederherstellt.

Intern bezieht sich jeder Kanal auf eine stabile 1,8 V-Bandgap-Referenz und einen Satz abgeglichener Widerstände (R1 = 10 kΩ am Gleichrichtereingang, R2 = 20 kΩ am ΔG-Zelleneingang, R3 = 20 kΩ und R4 = 30 kΩ im Rückkopplungsnetzwerk des Operationsverstärkers). Die Systempegel werden mit externen Bauteilen festgelegt, sodass der Entwickler Kompressionsverhältnis, Ansprech-/Abklingzeit und Referenzpegel an die Zielanwendung anpassen kann. Ein eigener THD-TRIM-Anschluss erlaubt es, den Klirrfaktor der Verstärkungszelle von typisch 0,5 % auf etwa 0,1 % bei 0 dBm, 1 kHz abzugleichen.

Der SA571DR2G ist die oberflächenmontierbare Variante (SOIC-16 Wide Body) der onsemi-Compandor-Familie SA571/SA572/NE570. Er eignet sich für Mobilfunk, Modems, Telefonie und Audiosysteme für Satellitenrundfunk/-empfang und ist ebenso wirksam als Spitzenwertbegrenzer, als Expander für niedrige Pegel im Einsatz als Noise-Gate, als dynamisches Filterelement oder als spannungsgesteuerter Verstärker.

Hinweis: Die Werte stammen aus dem onsemi-Datenblatt zum SA571 (V_CC = +15 V, T_A = 25 °C, sofern nicht anders angegeben). Entwicklungsingenieure sollten jeden Parameter vor dem finalen Entwurf anhand des aktuellen Datenblatts prüfen.

Der SA571DR2G wird im Gehäuse SOIC Wide Body mit 16 Anschlüssen geliefert (onsemi Case 751G, Körperbreite 0,295" / 7,50 mm, Anschlussraster 1,27 mm). Die breite Bauform bietet mehr interne Chipfläche und ein besseres thermisches Verhalten als ein schmales SOIC und bleibt zugleich voll kompatibel mit der üblichen Oberflächenmontage und dem Reflow-Löten. Das Suffix „DR2G“ kennzeichnet die Lieferung auf Tape-and-Reel sowie eine bleifreie, RoHS-konforme Oberfläche.

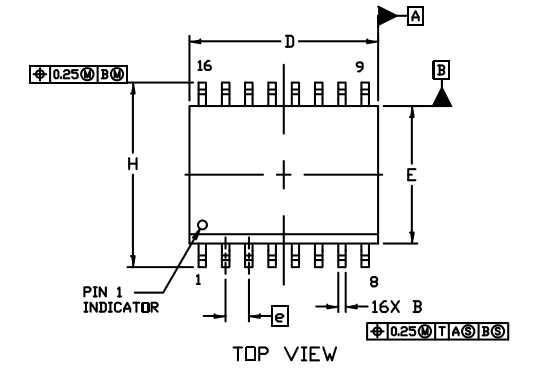

Die folgende mechanische Gehäusezeichnung zeigt die Körpermaße, die Anschlussform und das empfohlene Montage-Footprint für das Case 751G. Verwenden Sie die bemaßte Zeichnung zur Erzeugung des Land-Patterns und der Lotpasten-Schablone.

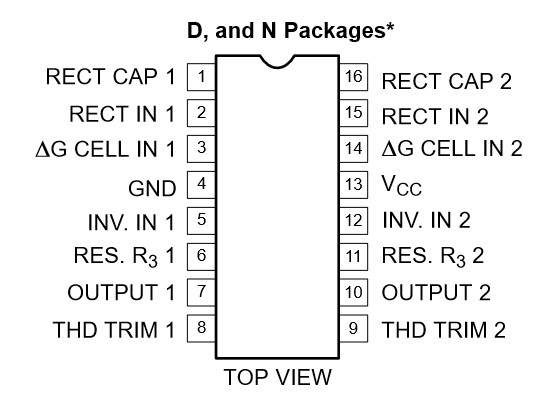

Der SA571DR2G hat 16 Anschlüsse, die als zwei spiegelbildliche Kanäle um eine gemeinsame Versorgung und Masse angeordnet sind. Die Pins 1–8 bedienen Kanal 1 und die Pins 9–16 bedienen Kanal 2 (Draufsicht):

• Pin 1 / Pin 16 – RECT CAP 1 / RECT CAP 2: Anschluss für den Mittelwert-Kondensator des Gleichrichters; der externe Kondensator legt die Ansprech- und Abklingzeitkonstanten fest.
• Pin 2 / Pin 15 – RECT IN 1 / RECT IN 2: Signaleingang des Gleichrichters (über den internen 10 kΩ-Widerstand R1), der den Verstärkungs-Regelstrom ableitet.
• Pin 3 / Pin 14 – ΔG CELL IN 1 / ΔG CELL IN 2: Eingang der Zelle mit variabler Verstärkung (über den internen 20 kΩ-Widerstand R2).
• Pin 4 – GND: Bauteilmasse, gemeinsam für beide Kanäle.
• Pin 5 / Pin 12 – INV. IN 1 / INV. IN 2: Invertierender Eingang des Kanal-Ausgangs-Operationsverstärkers.
• Pin 6 / Pin 11 – RES. R₃ 1 / RES. R₃ 2: Zugang zum internen Rückkopplungsnetzwerk (20 kΩ / 30 kΩ) zur Pegeleinstellung.
• Pin 7 / Pin 10 – OUTPUT 1 / OUTPUT 2: Ausgang des Operationsverstärkers, Treiberfähigkeit ±20 mA.
• Pin 8 / Pin 9 – THD TRIM 1 / THD TRIM 2: Klirrfaktor-Abgleich; ein externer Abgleich minimiert die Verzerrung der Verstärkungszelle.
• Pin 13 – V_CC: Positive Versorgung, 6,0 V bis 18 V, gemeinsam für beide Kanäle.

Die folgenden Alternativen stammen aus derselben onsemi-Compandor-Familie. Prüfen Sie vor einem Austausch Versorgungsbereich, Verzerrung und das externe Pegelnetzwerk, denn SA571, SA572 und NE570 unterscheiden sich trotz gleicher Anschlussbelegung im abgeglichenen Verhalten.

Gehäusevergleich

onsemi (ON Semiconductor, NASDAQ: ON) mit Hauptsitz in Scottsdale, Arizona, USA, ist ein weltweiter Anbieter von Halbleitern für Leistung, Sensorik und Signalverarbeitung. Die Compandor-Reihe SA571/SA572/NE570 stammt ursprünglich von Signetics/Philips und wird heute von onsemi gefertigt und betreut, das die Familie in bleifreien SOIC- und PDIP-Gehäusen für den Audio- und Kommunikationsmarkt pflegt.

onsemi veröffentlicht das maßgebliche SA571-Datenblatt (Dokument SA571/D) zusammen mit der mechanischen Zeichnung des Case 751G, das der SA571DR2G verwendet. Das Datenblatt ist die maßgebliche Quelle für elektrische Grenzwerte, die Architektur aus Gleichrichter und Verstärkungszelle sowie das empfohlene externe Netzwerk; InFortune Electronics liefert das Bauteil und bietet Beschaffungs- und technische Unterstützung.
