MCP6L92T-E/SN gehoert zur MCP6L-Serie von Microchip: Hochgeschwindigkeits-Operationsverstaerker mit geringem Rauschen. Das Geraet verfuegt ueber eine CMOS-Eingangsstufe mit echtem Rail-to-Rail Eingangs-Gleichtaktbereich und Rail-to-Rail Ausgangs Swing, mit einer Betriebsversorgungsspannung von 2,5V bis 5,5V.

Der Hauptvorteil dieses Verstaerkers liegt in der Kombination aus ultra-geringem Rauschen und hoher Bandbreite: 2,5nV/rootHz Eingangsrauschspannungsdichte (@ 1kHz) liegt weit unter der herkoemmlicher Operationsverstaerker, waehrend 20MHz Einheitsverstaerkungs-Bandbreite die Verarbeitung von Hochgeschwindigkeits-Signalen ermoeglichen. Die Anstiegsgeschwindigkeit von 6V/us gewaehrleistet verzerrungsfreie Signalverstaerkung im Audio- und Videofrequenzbereich.

Das SOIC-8 Gehaeuse ist stiftkompatibel mit Standard-Operationsverstaerker-Pinanordnungen und erleichtert den Austausch gegen Produkte anderer Hersteller (OPA2322, LT6200 usw.).

Hinweis: Fuer detaillierte elektrische Parameter konsultieren Sie das offizielle MCP6L92 Datenblatt. Ingenieure muessen alle Parameter vor der endgueltigen Konstruktion ueberpruefen.

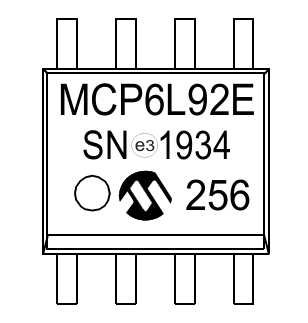

MCP6L92T-E/SN verwendet das SOIC-8 Gehaeuse (Small Outline Integrated Circuit, 8-Pin), mit Abmessungen von 3,9mm x 4,9mm (B x L) und einem Pin-Pitch von 1,27mm, vollstaendig kompatibel mit Standard-SMT-Montageprozessen. SOIC-8 ist eines der haeufigsten Op-Amp-Gehäuse, stiftkompatibel mit Standard-Op-Amp-Pinanordnungen.

Die 8 Pins umfassen: 2 Eingangspins (IN+, IN-), 1 Ausgangspin, 2 Leistungspins (VDD, VSS/GND) und 3 NC-Pins (keine Verbindung). Die Gullwing-Pins gewaehrleisten gute Loetstellenzuverlaessigkeit fuer AOI-Pruefverfahren.

SOIC-8 Pinout des MCP6L92T-E/SN (Draufsicht, Pinnummern gegen den Uhrzeigersinn von der Kerbe):

• Pin 1 - NC: Intern nicht verbunden. Kann offen oder an Masse angeschlossen werden.
• Pin 2 - IN+: Nichtinvertierender Eingang (Positiveingang).
• Pin 3 - IN-: Invertierender Eingang (Negativeingang).
• Pin 4 - VSS (GND): Negative Versorgungspin / Masse.
• Pin 5 - NC: Intern nicht verbunden, offen lassen.
• Pin 6 - VDD: Positive Versorgungspin. 2,5V~5,5V Single-Supply; ein 0,1uF Entkopplungskondensator wird in der Nahe dieses Pins empfohlen.
• Pin 7 - OUT: Ausgangspin. Rail-to-Rail Ausgang, innerhalb 25mV der Versorgungsrails (@ 1mA).
• Pin 8 - NC: Intern nicht verbunden, offen lassen.

Die folgenden Alternativen dienen nur als Referenz. Bitte vor Auswahl die Kompatibilitaet pruefen.

Auswahlhinweise: Wichtige Kriterien: Bandbreite muss die hoechste Signalfrequenz abdecken; Rauschdichte muss die Aufloesungsanforderungen erfuellen; Versorgungsspannung muss die Zielrails abdecken; Gehaeuse muss mit dem vorhandenen PCB-Design kompatibel sein.

Microchip Technology Inc. (NASDAQ: MCHP), mit Sitz in Chandler, Arizona, USA, ist ein fuehrender globaler Anbieter von Mikrocontrollern, Mixed-Signal-, Analog- und Flash-IP-Loesungen. Microchips Produktportfolio umfasst 8-Bit bis 32-Bit Mikrocontroller, eine breite Palette von analogen Halbleiterbauelementen und kabelgebundene und drahtlose Konnektivitaetsloesungen.

Die MCP6L-Serie ist Microchips Operationsverstaerker-Produktlinie fuer allgemeine analoge Signalverarbeitung, die zu sehr wettbewerbsfaehigen Preisen zuverlaessige Leistung und eine breite Palette von Gehauseoptionen bietet. Der MCP6L92T-E/SN besetzt eine einzigartige Position im Mittelsegment-Op-Amp-Markt mit seiner 2,5nV/rootHz ultra-geringem Rauschen und 20MHz hoher Bandbreite und bietet eine ideale Wahl fuer kostensensitive Hochleistungs-Analog-Front-End-Konstruktionen.
