Der DS4424 von Dallas Semiconductor (heute Analog Devices über Maxim) ist ein vierkanaliger, bidirektionaler Strom-DAC, gesteuert über I2C. Jeder Kanal kann an seinem OUT-Pin einen programmierten Strom senken oder liefern, was ihn ideal zum Trimmen eines Feedback-Knotens macht - einen kleinen Strom in den Feedback-Teiler eines Reglers einspeisen, um den Ausgang hoch oder runter zu verschieben. DS4424N+T&R ist die 14-Pin-TDFN-Version (3 mm x 3 mm). (Das Schwesterteil DS4422 hat zwei Kanäle; das Gehäuse teilt die Pinbelegung mit N.C.-Pins beim DS4424.)

Jeder Ausgang hat 127 Senk- und 127 Liefer-Stufen, gesetzt durch ein 8-Bit-Register, dessen oberstes Bit die Richtung und dessen untere sieben Bits die Größe wählen. Der Vollausschlag-Strom wird durch einen externen Widerstand an den FS-Pins programmiert (FS0 steuert OUT0/OUT2, FS1 steuert OUT1/OUT3), typisch auf bis zu 200 µA skaliert. Die vier Kanäle sind unabhängig, und das Bauteil startet hochohmig, sodass es den Knoten vor der Konfiguration nicht stört.

Die Steuerung erfolgt über einen Standard/Fast-I2C-Bus, mit zwei Adresseingängen A0 und A1, die vier Slave-Adressen geben, sodass bis zu vier DS4424 einen Bus teilen. Er arbeitet mit einer einzigen 2,7-V-bis-5,5-V-Versorgung, passend für 3,3-V- und 5-V-Systeme, mit etwa ±6% Vollausschlag-Genauigkeit. Das kleine TDFN und der stromgesteuerte Ausgang machen ihn zu einem sauberen Weg, digital gesteuertes Margining oder Kalibrierung zu einer Spannungsschiene hinzuzufügen.

Hinweis: Die Werte stammen aus dem Dallas/Maxim DS4422/DS4424 Datenblatt. Prüfen Sie jeden Parameter anhand der aktuellen offiziellen Dokumentation, bevor Sie ein Design festlegen.

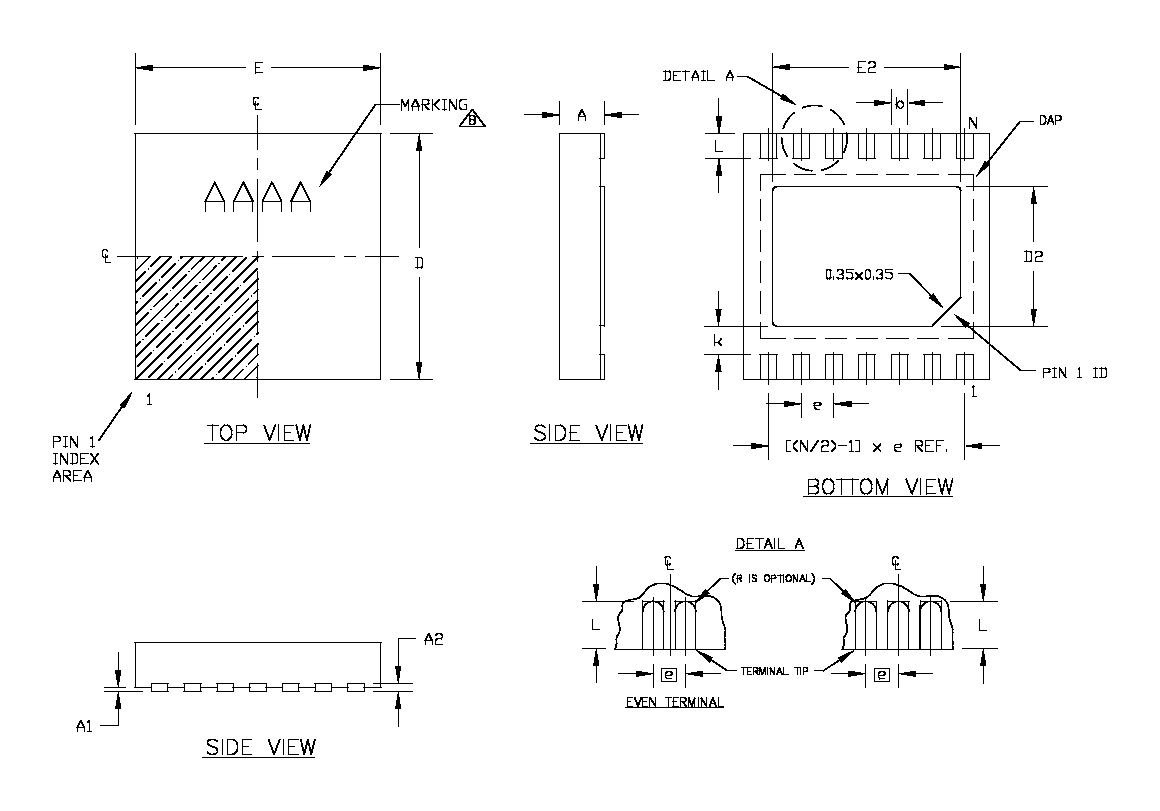

DS4424N+T&R wird im 14-Pin-TDFN-EP (3 mm x 3 mm x 0,8 mm, 0,5 mm Pitch, "N") geliefert; "+" kennzeichnet das RoHS-konforme bleifreie Finish, "T&R" die Tape-and-Reel-Verpackung. Das zentrale Exposed Pad (EP) sollte zur mechanischen und thermischen Verankerung an die GND-Fläche gelötet (oder floatend gelassen) werden. Das Bauteil nahe an die zu trimmenden Regler platzieren, die OUT-Leitungen zu den Feedback-Knoten kurz halten und die externen FS-Widerstände nahe an die FS-Pins setzen. Gehäuseabmessungen und Pin-1-Orientierung sind unten dargestellt.

📄 Vollständige Spezifikationen siehe offizielles Dallas/Maxim DS4422/DS4424 Datenblatt.

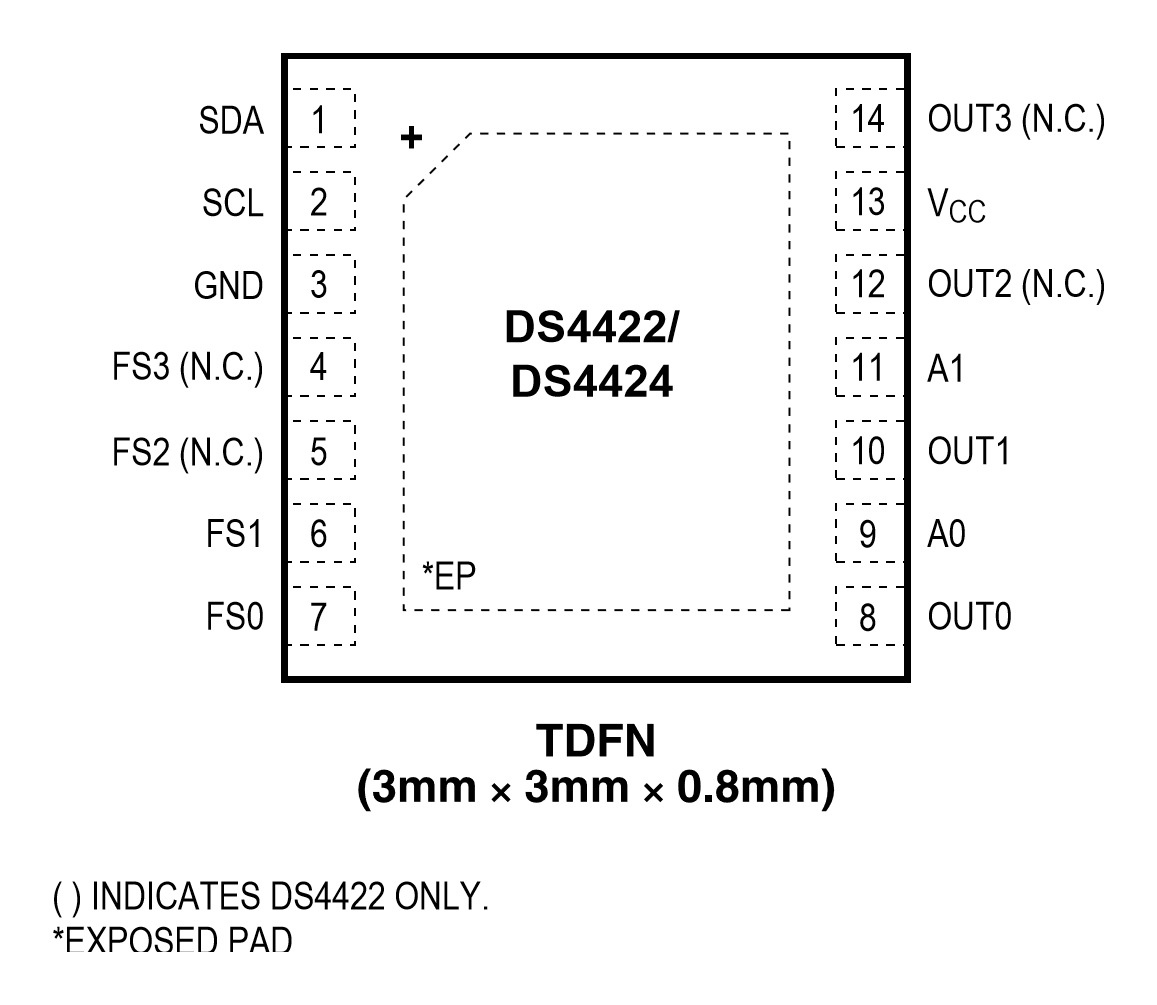

Das 14-Pin-TDFN führt den I2C-Bus, die vier Stromausgänge und die Vollausschlag-Widerstandspins heraus:

• Pin 1 - SDA: I2C-Daten.
• Pin 2 - SCL: I2C-Takt.
• Pin 3 - GND: Masse.
• Pins 4-5 - FS3 / FS2: Nicht angeschlossen beim DS4424 (beim DS4422 genutzt).
• Pin 6 - FS1: Vollausschlag-Widerstand für OUT1 / OUT3.
• Pin 7 - FS0: Vollausschlag-Widerstand für OUT0 / OUT2.
• Pin 8 - OUT0: Stromausgang 0.
• Pin 9 / 11 - A0 / A1: I2C-Adresseingänge.
• Pin 10 - OUT1: Stromausgang 1.
• Pin 12 / 14 - OUT2 / OUT3: Stromausgänge 2 und 3.
• Pin 13 - VCC: Versorgung (2,7-5,5 V).
• EP - Exposed Pad: An GND löten oder floatend lassen.

Die physische Pinnummerierung des 14-Pin-TDFN entnehmen Sie der Gehäusezeichnung unten.

Die folgenden Bauteile sind verwandte Dallas/Maxim Strom-DACs aus unserem Katalog. Nicht alle sind direkte Ersatztypen; prüfen Sie Kanalzahl, Vollausschlag und Schnittstelle vor einem Ersatz.

Auswahlhinweise: Den DS4424 nutzen, wenn vier Kanäle mit Sink und Source für bidirektionalen Trim gebraucht werden; der DS4422 ist der 2-Kanal-Zwilling. DS4404 (4-Kanal) und DS4402 (3-Kanal) sind nur-Sink, der DS4420 ist einkanalig. Kanalzahl und ob Source-Fähigkeit nötig ist, an das Design anpassen.

Dallas Semiconductor, heute über Maxim Integrated Teil von Analog Devices, baute eine Familie kleiner I2C-Strom-DACs für Netzteil-Trim und -Margining. Der DS4424 sticht durch vier bidirektionale (Sink und Source) Kanäle hervor und lässt ein Teil mehrere Schienen hoch oder runter justieren.

Das Bauteil wird durch vollständige Datenblatt-Charakterisierung und Applikationshinweise zu Feedback-Knoten-Einspeisung, Vollausschlag-Einstellung und I2C-Adressierung gestützt - die Details, die eine genaue, glitch-freie Versorgungsjustierung bestimmen.
