W25Q128JV als Speicher für Boot-Image und Modell in einem Edge-Gerät

W25Q128JV-artiger serieller NOR-Flash muss zuerst über seine Boot- und Modellspeicherrolle bewertet werden, nicht über eine reine Kapazitätszeile.

Er kann Boot-Image, Firmware, Modell, Parameter oder Kalibrierdaten halten, ist aber nicht automatisch Arbeitsspeicher für laufende Inferenz.

Speicherrolle zuerst festlegen

Die Freigabe sollte nennen, ob Bootloader, Anwendung, Modell, Kalibrierdaten, Zertifikat oder Logdaten gespeichert werden.

Jede Rolle verschiebt die Prüfung von Startzuverlässigkeit, Lesemodus, Update, Löschverhalten und Integritätskontrolle.

Vollständige Bestellnummer prüfen

W25Q128JV ist nur der Einstieg in die Familie; Suffix, Gehäuse, Spannungsfamilie, Temperaturbereich und Verpackung müssen exakt stimmen.

Die 128-Mbit-Klasse entspricht rund 16 MB Rohkapazität, doch Header, Signatur, Reservebereich und Rückfall-Image müssen abgezogen werden.

Boot-Flash von Arbeitsspeicher trennen

Flash ist die nichtflüchtige Quelle, während RAM oder SRAM Code, Stack, Puffer, Tensoren und Zwischenergebnisse im Betrieb halten.

Bei XIP zählen Cache und Miss-Latenz; beim Kopieren in RAM zählen Übertragungszeit, Spannungsabfall und Wiederanlauf.

Schnittstelle und Bootmodus testen

Der Host muss den SPI-, Dual-SPI- oder Quad-SPI-Lesemodus unterstützen, den Boot-ROM oder Firmware wirklich nutzt.

Chip-Select, Reset, Hold und Pull-Zustände müssen schon beim Einschalten gültig sein.

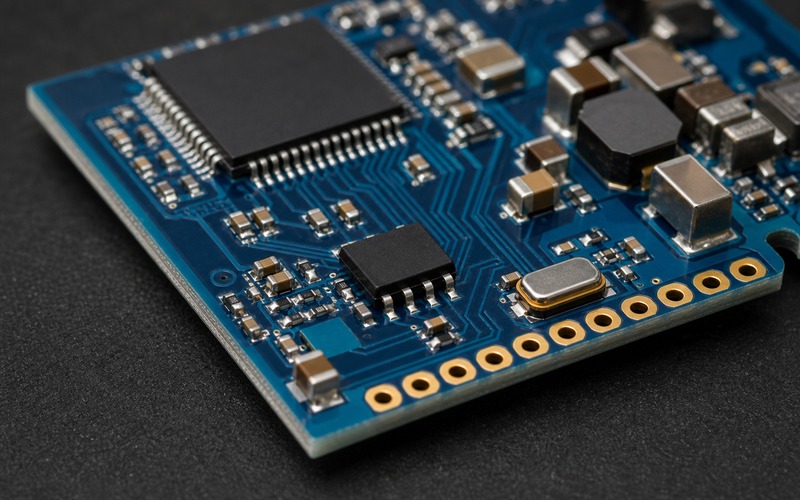

Layout für Service sichtbar machen

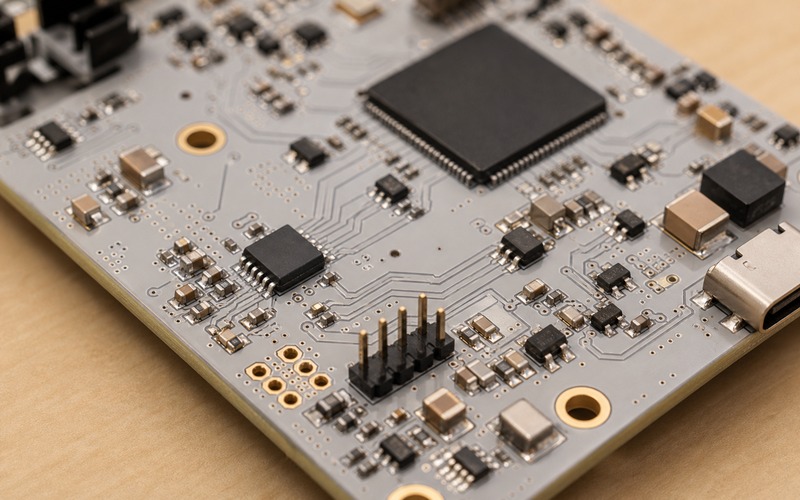

Flash gehört nahe an den lesenden Host. Takt, Chip-Select und Datenleitungen bleiben kurz und brauchen saubere Rückstrompfade.

Programmierpads oder Prüfpunkte am Platinenrand erleichtern Fertigung, Verifikation und Wiederherstellung.

Abschließende Prüfung

Vor Freigabe zählen Suffix, Gehäuse, Spannung, Hostmodus, Speicherplan, Modellgröße, Integritätscheck, Updateweg, Löschverhalten, Entkopplung, Programmierzugang und Ersatzteilgrenze.

Der Flash passt, wenn Boot-Image und Modell stabil gelesen, geprüft und im Fehlerfall wiederhergestellt werden können.
