Eine zweite Quelle schon in der Prototypenphase in die BOM aufnehmen
Eine zweite Quelle wird oft erst diskutiert, wenn ein Bauteil schwer zu beschaffen ist. Dann sind Footprint, Schaltungsnotiz, Firmware-Timing, Prüfmethode und Freigabeakte bereits an die erste Komponente gebunden.
Für ein Produkt mit längerer Laufzeit gehört die zweite Quelle schon in die Prototypen-BOM. Es reicht nicht, zwei Teilenummern nebeneinander zu schreiben. Beide Kandidaten müssen dieselben elektrischen, thermischen, mechanischen, Firmware- und Beschaffungsbedingungen erfüllen.
Mit der Schaltungsfunktion beginnen
Zuerst wird die Aufgabe des Bauteils beschrieben. Ein Regler hält eine Schiene im Toleranzfenster, ein Pegelwandler schützt Schaltschwellen und Timing, ein Sensor-Frontend begrenzt Rauschen und Leckstrom.
Wenn die Funktion klar ist, kann die zweite Quelle daran gemessen werden. Ähnliche Pin-Namen und ein ähnliches Gehäuse reichen nicht aus.
Echte Gleichwertigkeit von bloßer Ähnlichkeit trennen
Eine echte zweite Quelle hat einen definierten Einsatzort, einen geprüften Footprint, geprüfte Grenzen und Messergebnisse.
Im Einkaufsdatensatz sollten direkte Freigabe, technische Prüfung vor Einsatz und reine Kandidaten getrennt sein.
Footprint und Pinbelegung vor dem Layout sichern

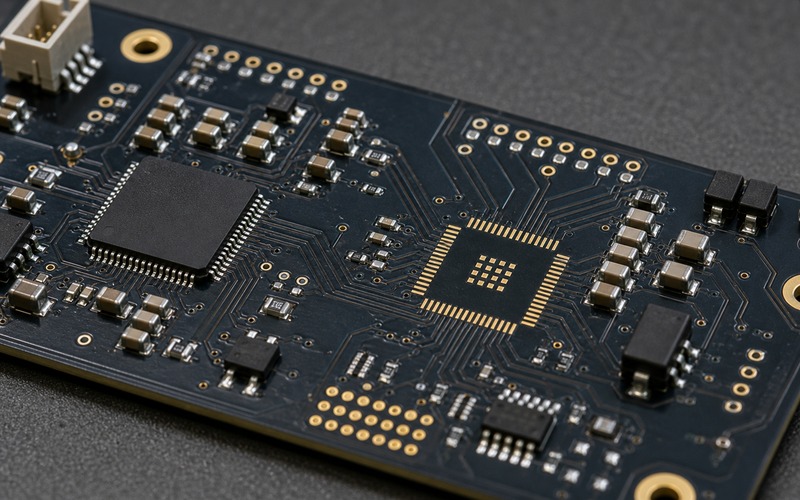

Das Prototypenlayout ist der richtige Zeitpunkt für gemeinsamen Footprint, Doppel-Footprint oder spätere Leiterplattenänderung.
Padlänge, Lötstoppöffnung, Exposed Pad, Bauhöhe, Anschlussform, Koplanarität, Courtyard und Inspektionsmethode müssen geprüft werden.
Elektrische Werte mit realen Randbedingungen prüfen
Spannung, Strom, Verlustleistung, Leckstrom, Rauschen, Genauigkeit, Eingangsbereich, Verzögerung und ESD-Verhalten bekommen ihre Bedeutung erst im Umfeld der Schaltung.

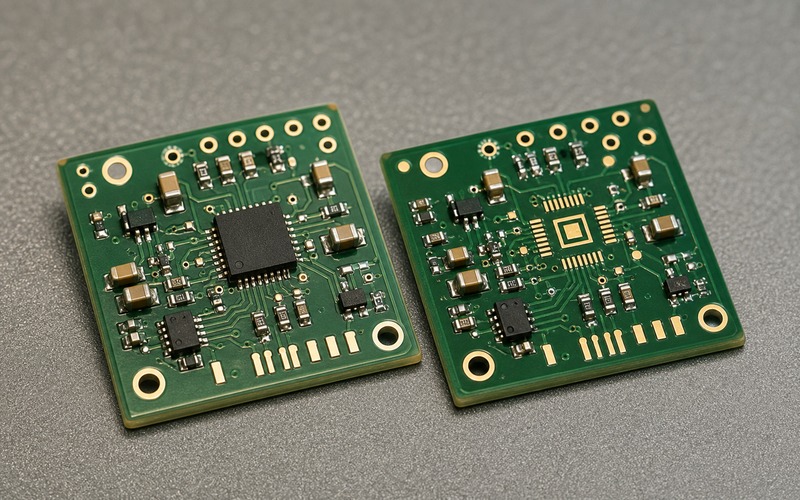

Beide Kandidaten sollten über Eingang, Temperatur, Last, Start und Fehlerfall gemessen werden.
Firmware- und Prüfvorgaben sichtbar halten
Ähnliche Hardware kann andere Registervorgaben, ID-Antworten, Löschzeiten oder Reset-Verzögerungen haben.
Wenn ein Ersatzteil einen anderen Treiberzweig, Wartezeit, Kalibrierwert oder Prüfbefehl braucht, muss dies als Einsatzbedingung in die BOM.
Den Einkaufsdatensatz früh aufbauen
Die BOM sollte Hauptteil, zweite Quelle, Hersteller, Gehäuse, Temperaturklasse, Suffixregeln, Bestückungshinweis und zulässige Revision nennen.
Schaltungsprüfung, Layoutprüfung, Messergebnis, Firmware-Auswirkung, Montagehinweis und Freigabeverantwortung gehören zur Akte.
Freigaberegeln für spätere Änderungen setzen
Eine Freigabe kann bei neuer Leiterplattenrevision, Firmware, Gehäuse, Wärmepfad oder Montageprozess erneut geprüft werden müssen.
Vor der Serie sollte klar sein, welche Alternativen dauerhaft freigegeben sind und welche vor jedem Einsatz kurz geprüft werden.
Checkliste für die Prototypenphase
Vor dem Fixieren der BOM werden Funktion, Gehäuse, Pinbelegung, Pads, thermischer Pfad, elektrische Grenzen, Firmware-Annahmen, Prüfmethode, Montageprozess, Lebenszyklus und Änderungsweg geprüft.
Eine gute zweite Quelle beseitigt keine Arbeit. Sie verlegt die Arbeit in eine Phase, in der Leiterplatte, Firmware und Einkaufsakte noch angepasst werden können.
