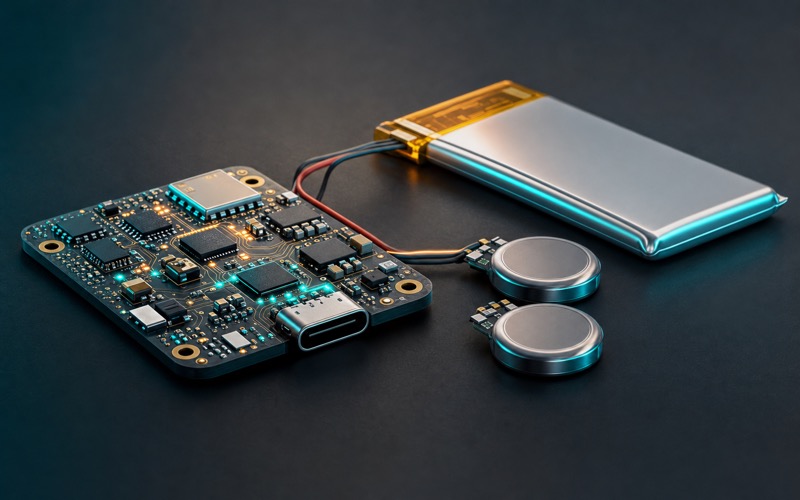

Ein Batteriegerät besteht nicht nur aus Zelle, Lade-IC und Last. Es muss beim angesteckten Adapter sauber laufen, aus einer tief entladenen Zelle starten, ohne unangenehme Gehäusetemperatur laden und eine Backup-Domäne über lange Zeit halten können. Der Ladebaustein ist nur ein Teil davon. Zelle, Ladestrom, Systempfad, Wärmeweg, Steckverbinder, Schutz und Ruhestrom müssen zusammenpassen.

P3.26 ordnet die Teile nach Aufgabe. Kleine Geräte können mit einem linearen Einzellen-Lader auskommen. Produkte, die während des Ladens laufen, brauchen einen klaren System-Power-Path. Wearables und Tags verlangen kleine Bauformen und niedrige Leckströme. RTC- oder Backup-Domänen brauchen oft eine wiederaufladbare Knopfzelle, aber keinen Hauptakku im Miniaturformat.

Lineares Laden beginnt mit der Wärmebilanz

LTC4054ES5-4.2 for single cell lithium linear charging passt in die einfache Einzellen-Ladung. Ein linearer Lader ist kompakt, gut verständlich und verursacht wenig Schaltstörungen. Er funktioniert nur dann sauber, wenn die Differenz zwischen Eingangsspannung und Zellspannung bei gewähltem Ladestrom thermisch getragen wird.

Diese Rechnung muss bei niedriger Zellspannung, hoher Adapterspannung und warmem Gehäuse stimmen. Eine offene Laborplatine kann noch kühl wirken, während dasselbe Design im geschlossenen Kunststoffgehäuse den Strom reduziert oder sich unangenehm erwärmt. Ladestrom ist keine reine Kapazitätsfrage der Zelle. Gehäuse, Benutzerkontakt und Nachbarwärme von Funk und Prozessor gehören dazu.

Der Power Path entscheidet das Verhalten am Adapter

MP2770GL-0000-Z as a charger with power path management steht für Designs, bei denen das Gerät während des Ladens arbeiten soll. Der Power Path trennt Systemlast und Zellladung, begrenzt den Eingang und entscheidet, ob ein Gerät aus einer leeren Zelle am Adapter starten kann.

BQ24079TRGTR for lithium charging with a system power path gehört in dieselbe Prüfung. Kann das Produkt bei tief entladener Zelle booten? Bleibt die Systemschiene stabil, wenn der Funk sendet? Reduziert der Lader den Ladestrom, um den Adapter nicht kollabieren zu lassen? Sieht die Firmware ein belastbares Power-Good-Signal oder nur eine Schiene, die bis zum nächsten Lastsprung gut aussieht?

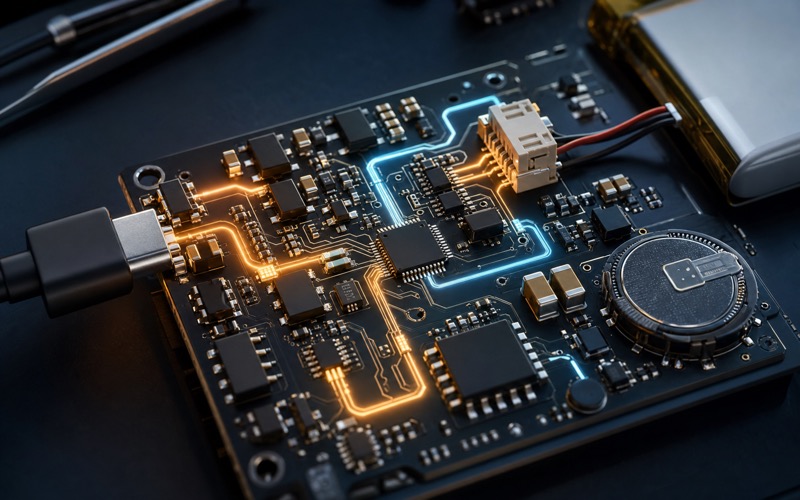

Der physische Aufbau ist Teil der Antwort. Eingangsschleife, Ladepfad, Zellstecker, Sense-Punkt und Systemkondensatoren dürfen nicht über die Platine verteilt werden. Wenn der Zellstecker zu weit vom Lader sitzt, stimmen Messpunkt und realer Strompfad nicht mehr sauber überein. Wenn der Ladestrom unter einer Sensor- oder Referenzschaltung läuft, kann der Messwert während des Ladens wandern.

Kleine Lader müssen zum Lebenszyklus passen

BQ25180YBGR as an ultra compact single cell charger passt zu Wearables, Trackern, Tags und kleinen Sensorknoten. Dort zählt nicht nur Fläche. Der Ruhestrom, der Versandmodus, der Ladezustands-Pin und das Verhalten an einer kleinen Zelle bestimmen Lagerzeit und Laufzeit.

Auch die Fertigung zählt. Zellen kommen mit unterschiedlichem Ladezustand an, Leiterplatten werden vor dem Zellanschluss programmiert, und manche Geräte liegen lange im Regal. Der Lader und die Firmware müssen den Start aus niedriger Zellspannung, den Zustand ohne Batterie und den Lademodus im Prüfadapter beherrschen.

Wiederaufladbare Knopfzellen sind Backup-Energie

VL-2330HFN as a rechargeable vanadium lithium coin cell und ML414H-IV01E as a rechargeable manganese lithium coin cell sind für RTC, kleine Speicher, Sicherheitszustände oder Backup-Domänen gedacht. Sie sind keine kleinen Hauptakkus. Kapazität, Ladeverfahren, Leckstrom, zulässiger Strom und Lebensdauerannahmen sind anders.

Vor der Auswahl wird der Backup-Strom auf der echten Platine gemessen. Ein RTC mit wenigen hundert Nanoampere ist etwas anderes als ein Backup-Bereich mit Pull-ups, Schutzstrukturen und Leckpfaden. Auch die Ladeschaltung muss die zulässige Spannung und den maximalen Strom der Knopfzelle respektieren, auch wenn die Hauptversorgung jahrelang anliegt.

Erst den Ladefall schreiben, dann die Teilenummer wählen

Die belastbare Reihenfolge lautet: Zellchemie und Kapazität, Eingang und Stecker, Adaptergrenze, Ladestrom, Betrieb während des Ladens, Recovery aus Tiefentladung, Verhalten ohne Batterie, Wärmegrenze, Schlafstrom, Versandmodus, Statussignale, Backup-Last und Lebensdauer festhalten. Danach wird klar, ob ein linearer Lader, ein Power-Path-Lader, ein ultrakompakter Lader oder eine wiederaufladbare Knopfzelle passt.

Ein Ersatzteil muss dieselbe Logik erfüllen. Es reicht nicht, dass Gehäuse und Ladestrom ähnlich aussehen. Terminierung, Vorladung, Thermoregelung, Eingangsstrom, Statuspins, Layout und Systemschienenverhalten müssen erhalten bleiben. Fehler in der Batteriehardware zeigen sich oft erst nach Monaten als kurze Laufzeit, verlorene Uhrzeit oder ein Gerät, das aus leerer Batterie nicht mehr sauber startet.
