Schutzbauteile werden oft spät ergänzt, wenn Stecker und Hauptschaltung bereits fertig wirken. Genau dort entstehen schwache Geräte. Die Außenwelt kommt über Netzteilbuchse, USB, Klemme, Sensorkabel, Berührpunkt oder Service-Header in die Leiterplatte. Dort treten Surge, ESD, Verpolung, Überspannung, Hot-Plug-Strom und Kabelrauschen auf. Ein kleines Clamp-Symbol neben dem Stecker reicht nicht. Schutz ist Teil der Schnittstellenarchitektur.

P3.27 trennt die Bauteile nach Stressart. Varistoren klemmen energiereichere Transienten. TVS-Dioden begrenzen schnelle Spannungsereignisse. Kapazitätsarme ESD-Arrays schützen Datenleitungen. eFuses und strombegrenzte Lastschalter formen Fehlerstrom, Einschalten und Recovery.

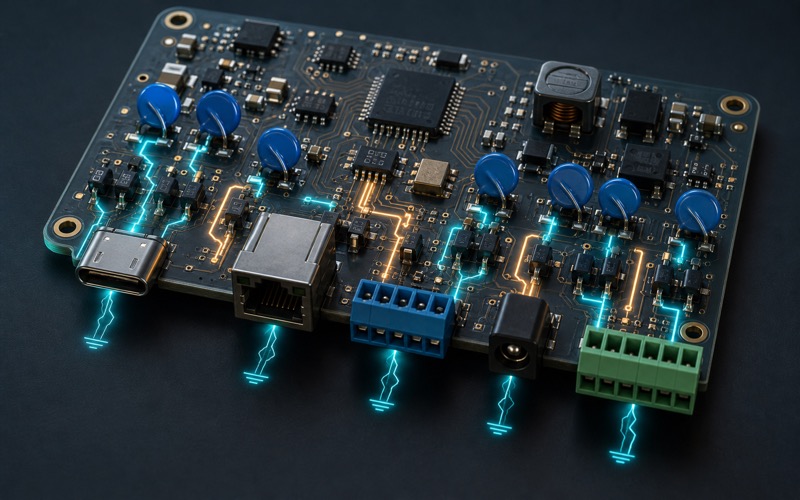

Die Leiterplattenkante ist die Schutzgrenze

Steckverbinder gehören an die Kante, mit Öffnungen nach außen, damit Kabel von außen einstecken und nicht in die Mitte der Baugruppe zeigen. Die Schutzteile sitzen direkt hinter diesem Eintritt. Wenn der Clamp weit innen liegt, ist der Entladestrom schon über Leiterbahnen gelaufen, die an Prozessor, Funkteil oder ADC vorbeiführen.

CU3225K250G2 as a multilayer varistor passt an kompakte Eingänge, wenn Arbeitsspannung, Clamp-Spannung, Pulsbelastung, Kapazität und Alterung zur Leitung passen. V300LA4P as a metal oxide varistor gehört eher in energiereichere Eingänge, oft zusammen mit Sicherung, Thermoschutz oder vorgelagerter Impedanz.

TVS ist eine Frage von Spannung, Energie und Layout

SZ1SMA28CAT3G as a transient voltage suppressor steht für TVS-Schutz an Versorgung und langsameren Leitungen. Standoff-Spannung, Breakdown, Clamp-Spannung, Pulsleistung, Leckstrom und Gehäuseinduktivität müssen zusammen geprüft werden. SMAJ48CA-E3/61 as a bidirectional TVS diode passt, wenn eine Leitung in beide Richtungen belastet wird oder keine feste Polarität am Schutzpunkt vorliegt.

Die Rückführung entscheidet über die Wirkung. Der Stromweg zu Chassis, Schirm oder Masse muss kurz und breit sein. Eine lange dünne Abzweigung zur TVS erzeugt bei der ESD-Flanke selbst Spannung. Schutz bedeutet, dem Strom einen Weg zu geben, der den Logikkern meidet.

Datenleitungen brauchen niedrige Kapazität

ESD5304D-10 as a low capacitance ESD protector gehört an Schnittstellen, bei denen zusätzliche Kapazität das Signal belastet. USB, Sensorbusse und schnelle GPIO-Pfade haben ein Kanalbudget. D20V0L1B2WS-7 as an ESD protection diode kann für eine einzelne Taste, Kennleitung oder berührbare Low-Speed-Leitung ausreichen.

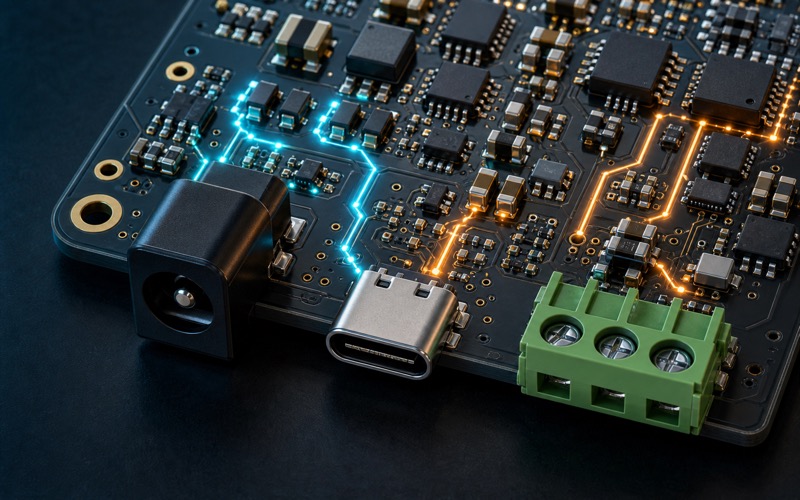

Aktiver Schutz steuert Strom und Recovery

TPS259570DSGR as an eFuse with overvoltage protection begrenzt Einschaltstrom, schaltet bei Überstrom ab, schützt vor Überspannung und meldet Fehler. Der Grenzwert muss zur normalen Last, zur Startkapazität und zum Kurzschlussfall passen.

AP22653AFDZ-7 as a load switch with current limit eignet sich für lokale Rails, USB-Versorgung, Sensorversorgung oder Zubehör. Der Schalter muss nicht nur ein- und ausschalten. Stromlimit, Enable-Schwelle, Rückstrom, Thermoschutz und Entladung legen das Fehlerverhalten fest.

Schutz wird als Pfad verifiziert

Die Prüfung beginnt am Eingang: Welche Spannung, Polarität, Kabellänge und ESD- oder Surge-Belastung kann auftreten? Wohin fließt Schirmstrom? Welche Leitung darf wenig Kapazität sehen? Welche Stromversorgung braucht Inrush-Kontrolle? Danach werden Varistor, TVS, ESD-Array, eFuse und Lastschalter passend gewählt.

Der Nachweis erfolgt im Test mit falschem Adapter, strombegrenztem Adapter, Hot Plug, Kurzschluss, Kabelziehen und ESD an allen berührbaren Punkten. Das Gerät soll nicht nur überleben, sondern im vorgesehenen Zustand zurückkehren.
