Ein vernetztes Gerät kann einen starken Prozessor, eine saubere Stromversorgung und ein geprüftes Funkmodul haben. Es kann trotzdem scheitern, sobald es an eine Maschine, einen Schaltschrank, ein Gateway oder ein Servicekabel angeschlossen wird. Die Kante der Leiterplatte gehört nicht allein der Firmware. Dort wirken Kabellänge, Potentialversatz, ESD, Buslast, Steckvorgänge, Ruhestrom, Bias-Widerstände, Terminierung, Gleichtaktstörungen und das Verhalten der Person, die das Kabel anschließt. Die Interface-ICs an dieser Kante entscheiden, ob die Baugruppe nur auf dem Labortisch funktioniert oder auch neben Motoren, Ladegeräten und industriellen Leitungen bestehen kann.

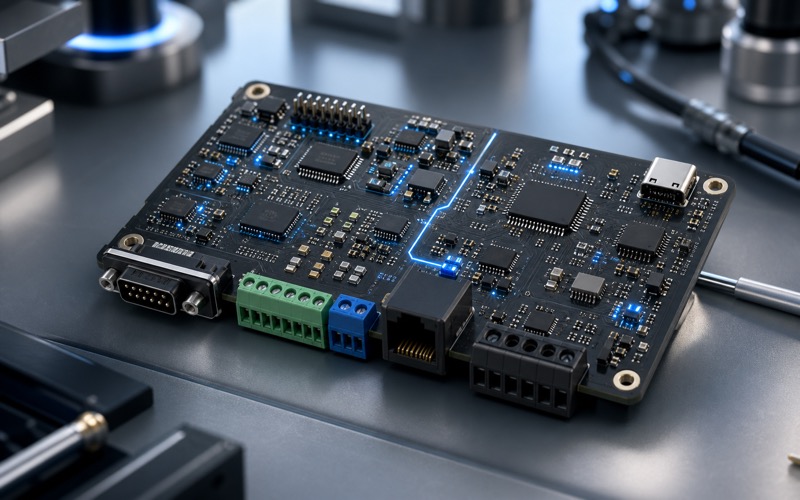

P3.22 betrachtet die Bauteile zwischen lokalem Controller und äußerer elektrischer Umgebung. CAN- und RS485-Transceiver wandeln Logikpegel in Signale für Kabel. USB-Type-C-Bausteine legen fest, welche Rolle ein Port annehmen darf und welche Stromaufnahme zulässig ist. Schutz- und Filterbauteile verhindern, dass derselbe Port zum ESD-Pfad in den Prozessor wird. Pegelwandler und IO-Erweiterungen schließen Lücken zwischen Spannungsdomänen und Pinzahlen. Digitale Isolatoren übertragen Daten, ohne eine gefährliche Rückstromstrecke über Masse zu erzwingen.

Der Bus-Transceiver ist Teil der Systemgrenze

CAN sieht am Steckverbinder schlicht aus, weil nur ein differentielles Paar herausgeführt wird. Der Transceiver hat dennoch eine anspruchsvolle Aufgabe. Er treibt einen gemeinsamen Bus, hält Gleichtaktbewegungen aus, wechselt in stromsparende Zustände und weckt den lokalen Controller nur dann, wenn die richtige Kommunikation anliegt. TJA1145ATK/0Z als CAN-Transceiver mit Teilnetzwerk-Wakeup passt in diese Diskussion, weil Teilnetzwerk-Wakeup bei batterienahen oder geparkten Systemen den Ruhestrom direkt beeinflusst.

In Fahrzeugen und industriellen Geräten wird dieser Punkt schnell praktisch. Ein Controller, der bei jedem Busereignis aufwacht, kann im Labor überzeugen und später ein Ruhestromziel verfehlen. Auch Diagnosefunktionen hängen am Transceiver. Wenn Busfehler, thermische Abschaltung, lokales Wakeup, Remote-Wakeup und Unterspannung unterscheidbar sind, kann die Software einen Kurzschluss am Kabel von einem Versorgungseinbruch trennen. Das ist für Service und Fehlersuche wertvoller als eine einzige unscharfe Kommunikationsmeldung.

Die andere Seite der CAN-Auswahl ist die Signalqualität. TJA1462AT/0Z als CAN-Transceiver mit Signalverbesserung steht für die Frage nach Flankenverhalten und EMV-Reserve. Ein kurzer Prüfaufbau kann sauber kommunizieren, während ein langes Kabel, ein Kunststoffgehäuse oder ein Ausgang neben einem Schaltregler Probleme zeigt. Der Transceiver repariert kein schlechtes Layout, aber er kann die Folgen harter Flanken verringern. Terminierung, Gleichtaktpfad und Portschutz müssen dazu passend angeordnet werden.

RS485 ist ein Verdrahtungssystem

RS485 wird gewählt, wenn ein Gerät über längere Leitungen kommunizieren oder mehrere Teilnehmer auf derselben Leitung bedienen muss. Der Transceiver ist nur ein Teil des Systems. Terminierung, Bias, Schirmanschluss, Steckverbinderbelegung, Massebezug und Firmware-Timing gehören ebenso dazu. ST3485ECDR als RS485-Transceiver, SP485EEN als stromsparender RS485-Transceiver und SN75176BDR als klassischer RS485-Transceiver liegen im gleichen Grundthema, führen aber nicht automatisch zum gleichen Schaltungsentwurf.

Ein stromsparender RS485-Transceiver hilft bei Knoten, die lange zuhören oder mit begrenzter Energie arbeiten. Ein klassischer 5-V-Baustein kann in ältere Anlagen besser passen. Ein 3,3-V-Baustein reduziert Pegelwandlung rund um moderne MCUs. Gefährlich wird es, wenn nur Gehäuse und Preis betrachtet werden. Fail-Safe-Verhalten, Driver-Enable-Timing, Idle-Bias und der Spannungsbereich am fernen Steckverbinder bestimmen, ob die Leitung in der Anlage stabil bleibt. Auf einem kurzen Zweipunktkabel fällt ein schwacher Bias kaum auf. Auf einem langen Multidrop-Bus mit entfernten Teilnehmern kann er zufällige Daten erzeugen.

Halbduplex-RS485 verlangt auch eine saubere Richtungssteuerung. Der Controller muss den Treiber freigeben, bevor die Gegenstelle antwortet. Bleibt der Treiber zu lange aktiv, sieht das wie ein elektrischer Busfehler aus, obwohl die Ursache im Timing liegt. Der Reset-Zustand des Enable-Pins, der Zustand während eines Bootloaders und die Pull-Konfiguration müssen deshalb in die Prüfung. Ein Port, der im Reset die Leitung treibt, kann ein ganzes Segment blockieren.

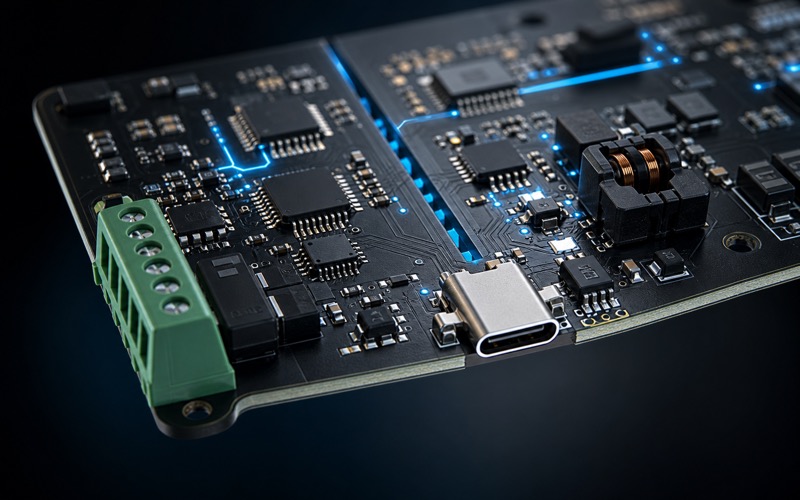

USB Type C braucht Portpolitik, Filterung und ESD-Schutz

USB Type C ist zuerst ein Steckverbindersystem. Die CC-Pins legen fest, welche Rolle und welchen Strom ein Gerät beanspruchen darf. Der Port kann nur Strom aufnehmen, USB-2.0-Daten führen, als Debugschnittstelle dienen, Firmware laden oder mehrere Rollen kombinieren. FUSB302BMPX als USB-Type-C-Power-Delivery-Controller ist ein Baustein für Designs, die mehr als feste Widerstände an den CC-Pins benötigen. Er ersetzt weder Lade-IC noch Leistungsschalter, TVS-Schutz oder Firmware-Entscheidung.

Gerade diese Aufgabenteilung macht die Schaltung prüfbar. Der PD-Controller behandelt das Portprotokoll, der Leistungspfad behandelt den Strom, die Schutzbeschaltung behandelt Fehlbelastungen. Wenn diese Rollen verschwimmen, kann eine Baugruppe am Laptop funktionieren, mit einem Ladegerät scheitern oder nach einem ESD-Ereignis hängen bleiben. PCMF2USB3S für USB-Gleichtaktfilterung und ESD-Schutz gehört deshalb nahe an den Port. Kapazität, Dämpfung, Klemmweg und Masseführung müssen zum Datenpfad passen.

Pegelwandlung ist eine Quelle kleiner, teurer Annahmen

Sobald mehrere Logikspannungen auf einer Leiterplatte vorhanden sind, braucht jedes Signal zwischen diesen Domänen eine konkrete Entscheidung. NCA9555 als 16-Bit-I2C-IO-Erweiterung kann langsame Steuerleitungen ergänzen, ohne die MCU in ein größeres Gehäuse zu zwingen. Für LEDs, Enables, Strap-Abfragen und langsame Interrupts ist das sinnvoll. Zeitkritische Arbeit sollte damit nicht versteckt werden, weil I2C-Geschwindigkeit, Pullups, Adresse und Reset-Verhalten die Nutzbarkeit bestimmen.

Automatische bidirektionale Pegelwandler wirken bequem, weil kein Richtungspin im Plan steht. TXB0108PWR als achtkanaliger bidirektionaler Pegelwandler passt bei leichter Last und passendem Signaltyp. Lange Leitungen, hohe Kapazität, starke Pullups oder Open-Drain-Signale können ihn unzuverlässig machen. Für Open-Drain-Busse ist TXS0102DQER als zweikanaliger Pegelwandler oft näher am Bedarf. Für Push-Pull-Signale mit bekannter Richtung ist SN74AVC2T245RSWR als zweikanaliger richtungsgesteuerter Pegelwandler häufig sauberer, weil die Richtung nicht erraten wird.

Isolation verändert den Fehlerpfad

Digitale Isolation wird nicht nur wegen einer Zahl im Datenblatt eingesetzt. Sie erlaubt Kommunikation, ohne Fehlerenergie über eine direkte Masseverbindung zu übertragen. Das kann bei High-Side-Messung, Feldbusanschluss, Wechselrichtersteuerung, SPS-Eingang oder Gateway-Anbindung nötig werden. ADUM5211CRSZ als zweikanaliger digitaler Isolator mit isolierter Versorgung zeigt, dass Daten und Versorgung gemeinsam betrachtet werden müssen. Ein isolierter Signalpfad hilft wenig, wenn die entfernte Seite keine saubere isolierte Energie erhält.

Die Auswahl endet nicht beim Isolatornamen. Isolationsspannung, Arbeitsspannung, Kriechstrecke, Luftstrecke, Surge-Verhalten, Gleichtakttransientenfestigkeit, Kanalrichtung und Leistungsbudget der isolierten Seite gehören zusammen. Auch der Produktionstest muss die Barriere respektieren. Ein Prüfadapter, der die isolierten Massen unabsichtlich verbindet, kann den entscheidenden Fehler verdecken. Aus diesem Grund beginnt eine robuste Auswahl am Steckverbinder und arbeitet sich nach innen vor, bis jede Leitung, jede Versorgung und jeder Reset-Zustand erklärt ist.
