Die Antenne und ihre Anpassung sind die Stelle, an der ein Funkentwurf öfter als anderswo still scheitert. Das Radio kann ein gutes Bauteil sein, die Firmware sauber, und das Produkt schafft trotzdem keine Verbindung durch den Raum, weil ein paar Millimeter Kupfer und eine Handvoll Passivkomponenten am Ende des Layouts als Nachgedanke behandelt wurden, hineingequetscht in den Platz, den der Rest der Platine nicht haben wollte.

Dieser Bereich eines Entwurfs ist unspektakulär und wird budgetmäßig leicht vernachlässigt, da er auf dem Schaltplan nur eine Antenne und einige Bauelemente zwischen dem Radio und der Luft darstellt. Hier werden jedoch Reichweite und das Bestehen oder Scheitern einer Funkhomologation entschieden, und dieser Bereich folgt physikalischen Regeln, die sich weder einem engen Zeitplan noch einer überfüllten Platine beugen. Das ist der Grund, warum Antenne und Front-End einen eigenen Platz im Plan verdienen, nicht die übrig gebliebene Ecke, und der Grund, warum ein Team ohne RF-Erfahrung diesen Abschnitt als den behandelt, bei dem man Hilfe holt, nicht als den, bei dem man improvisiert.

Chip-Antenne oder eine Leiterbahn auf der Platine

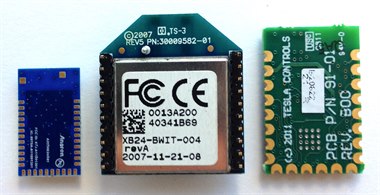

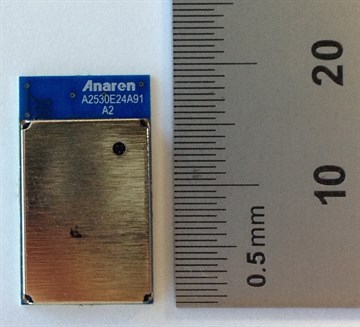

Die erste Entscheidung betrifft die Antenne selbst, und bei einem 2,4-GHz-Entwurf läuft es in der Regel auf eine Chip-Antenne oder eine in die Platine geätzte Leiterbahn hinaus. Eine Leiterbahn-Antenne kostet keine Bauteile, da es sich nur um Kupfer auf einer Lage handelt, die die Leiterplattenherstellung sowieso druckt, aber sie benötigt Platzfläche, verlangt eine kupferfreie Freihaltezone darunter und muss für den spezifischen Schichtaufbau der Platine abgestimmt werden, was bedeutet, dass echte Hardware solange iteriert werden muss, bis die Resonanz am richtigen Punkt liegt. Dieser Kompromiss ist der Kern von der Wahl zwischen einer Chip-Antenne und einer gedruckten Leiterbahnantenne, und er hängt meistens davon ab, wie viel Platzfläche ein Produkt entbehren kann und wie viel RF-Abstimmaufwand das Team übernehmen möchte, nicht von einer einzelnen Kennzahl.

Der andere Weg kauft eine bekannte Größe. Die 2450AT18A100 ist eine 2,4-GHz-Chip-Antenne, ein kleines keramisches Bauteil mit einem charakterisierten Strahlungsdiagramm und einer bekannten Impedanz, das auf der Platine anstelle einer abgestimmten Leiterbahn platziert wird und für ein vorhersehbares Ergebnis in einem kleineren Footprint einige Cent und etwas Bauhöhe kostet. Sie benötigt weiterhin ihren Bodenfreiheitsabstand und ein Anpassnetzwerk und muss im realen Produkt geprüft werden, aber sie beseitigt die langwierige Arbeit, einen Strahler von Grund auf zu entwerfen und abzustimmen. Deshalb eignet sie sich für ein Team, das die Antenne lieber kauft, als für ein Produkt Antenneningenieure zu werden.

Keine der beiden Optionen entkommt dem Layout. Eine schlecht platzierte Chip-Antenne, von Metall eingeengt oder über einem Massepour angebracht, schneidet schlechter ab als eine sorgfältig ausgelegte Leiterbahnantenne, daher ist das Bauteil immer nur so gut wie der Platz, den das Design ihm lässt. Die Entscheidung dreht sich weniger darum, was abstrakt besser ist, als darum, welche Option zur verfügbaren Platinenfläche, der Höhenbeschränkung und der RF-Erfahrung des Projekts passt; beide können gewinnen, wenn sie zu diesen Randbedingungen passen.

Das Anpassnetzwerk dazwischen

Zwischen dem Radio-Pin und der Antenne liegt ein Anpassnetzwerk, und es ist das Element, das mehr als jedes andere darüber entscheidet, ob die Verbindung funktioniert: Ein Radio, das für eine 50-Ohm-Last ausgelegt ist, gibt seine Leistung nur an etwas ab, das nahe an 50 Ohm liegt. Ein Radio mit differentiellem Ausgang, wie es viele haben, benötigt zunächst eine Umwandlung dieses Signals in die unsymmetrische Einzelendform, die eine Antenne verlangt. Diese Aufgabe übernimmt ein Balun, der symmetrisch in unsymmetrisch umwandelt und dabei gleichzeitig die Impedanz transformiert. Der BALF-NRG-01D3 ist ein Balun und Anpassnetzwerk für ein nRF-Radio, ein integriertes Bauteil, das eine Gruppe diskreter Induktivitäten und Kondensatoren durch einen einzigen abgestimmten Block ersetzt, der für die Pins dieses Radios dimensioniert ist. Das verkleinert die Platine und eliminiert eine Reihe von Bauteilwerten, die leicht falsch gewählt werden können. Wird die Anpassung stattdessen aus diskreten Bauteilen aufgebaut, handelt es sich um ein Pi-Netzwerk aus wenigen Bauteilen, deren Werte die Antennenimpedanz auf die 50 Ohm transformieren, die das Radio erwartet. Diese Werte hängen von der Platine, der Antenne und allem in ihrer Umgebung ab und werden daher am realen Hardware mit einem Netzwerkanalysator abgestimmt, nicht aus einer Berechnung übernommen. Der Grund, warum das so wichtig ist: Eine Fehlanpassung reflektiert Leistung zurück zum Radio anstatt sie zu strahlen, was als Rücklaufverlust oder VSWR sichtbar wird, und eine schlechte Anpassung kann einen großen Teil der Sendeleistung verschwenden und gleichzeitig den Empfänger desensibilisieren, sodass ein für große Reichweite bewertetes Bauteil kaum einen Raum überbrückt. Die eigene Impedanz der Antenne ist dabei nicht einmal konstant, da sie sich mit dem Masseplan, dem Gehäuse und einer nahen Hand oder Oberfläche verschiebt. Die Anpassung, die auf einer blanken Platine perfekt aussah, driftet sobald das Produkt zusammengebaut und gehalten wird. Ein sorgfältiger Entwurf stimmt die Anpassung mit der Antenne im realen Gehäuse ab, prüft sie über das gesamte Band statt an einer einzelnen Frequenz und lässt Bestückungspads für einige Reserve-Anpassbauteile frei, damit die Werte nach Rückkehr der ersten Platinen angepasst werden können. Die Anpassung stimmt beim ersten Versuch fast nie, und die Kosten für eine zweite Spin-Runde sind weit höher als drei unbestückte Pads. Die gleiche Sorgfalt gilt für das Kabel und den Steckverbinder, wenn die Antenne außerhalb der Platine sitzt, da ein Abschnitt fehlangepasstem Koaxialkabels oder ein minderwertiger u.FL-Steckverbinder eine gute Anpassung zunichtemachen kann, bevor das Signal überhaupt den Strahler erreicht.

Die Reichweite mit einem Front-End erweitern

Wenn die Verbindung weiter reichen muss, als das Radio allein schafft, kommt ein Front-End zwischen Radio und Antenne, um auf dem Hinweg Leistung hinzuzufügen und auf dem Rückweg die Empfindlichkeit zu verbessern. Ein Leistungsverstärker hebt den Sendepegel an, ein rauscharmer Verstärker senkt das Rauschen, das der Empfänger einem schwachen eingehenden Signal hinzufügt, und viele Front-End-Bauteile verbinden beides mit dem Schalter, der die einzelne Antenne zwischen Senden und Empfangen umschaltet. Das ist der Standardweg, eine Verbindung zu verlängern, ohne Radio oder Protokoll zu ändern, und es liegt im selben Signalpfad, den das Anpassnetzwerk bereits belegt.

Das Bauteil, das dies für einen Sub-Gigahertz-Link leistet, ist nur ein Beispiel unter vielen. Der SKY66112-11 fügt einem Sub-Gigahertz-Link einen Leistungsverstärker hinzu und hebt die Ausgangsleistung an, um die Reichweite bis an die Grenze der in diesem Band geltenden Vorschriften zu treiben. Das kann eine Verbindung, die gerade noch reichte, in eine mit komfortablem Margin in einer lauten Umgebung verwandeln. Das Bauteil zieht während des Sendens realen Strom, im Bereich von Zehnern von Milliampere und mehr, je nach Ausgangspegel. Daher gehört es auf einen netzbetriebenen Knoten oder einen, dessen Tastverhältnis die Sendezeit kurz genug hält, damit der Akku die Spitzen tragen kann. Ein Bypass-Pfad, der das Empfangssignal am Verstärker vorbeileitet, wenn die zusätzliche Empfindlichkeit nicht gebraucht wird, hält den Ruhestrom niedrig. Dieses Detail ermöglicht es, ein solches Bauteil auf einem Gerät einzusetzen, das nicht ständig sendet.

Ein Front-End ist nicht kostenlos, und sein Einsatz hat Konsequenzen über die Bauteilkosten hinaus. Die erhöhte Sendeleistung muss innerhalb der regulatorischen Obergrenze für das Band bleiben, eine Grenze, die ein Entwurf leicht überschreitet, indem er Verstärkung hinzufügt, ohne den eigenen Gewinn der Antenne einzurechnen, was eine Reichweitenerweiterung in ein Zertifizierungsversagen verwandelt. Der Verstärker fügt außerdem Strom, Wärme und einige weitere abzustimmende Bauteile hinzu und erhöht das Rauschbudget beim Empfang, wenn das falsche Bauteil gewählt wird. Ein Front-End verdient seinen Platz dort, wo die Reichweite nach korrekter Ausführung der Grundlagen wirklich unzureichend ist; es ist die falsche erste Antwort auf eine schwache Verbindung, die durch eine schlecht ausgeführte Antenne oder Anpassung verursacht wird.

Antenne und Anpassung zuerst richtigstellen; ein Front-End erst hinzufügen, wenn das Budget noch mehr Reichweite verlangt.

Die Freihaltezone, auf die man nicht verzichten kann

Jede Antenne benötigt einen Bereich der Platine um sie herum ohne Kupfer, ohne Bauteile und ohne Metall, die Freihaltezone, und diese Regel wird als erste gebrochen, wenn eine Platine eng wird. Die Antenne strahlt in den Raum um sie herum, und Kupfer, ein Akku oder eine Schirmung in diesem Bereich absorbiert und verstimmt sie, zieht ihre Resonanz von der Sollfrequenz weg und entzieht ihr die Energie, die die Platine als Signal hätte verlassen sollen. Die Kosten zeigen sich nicht auf dem Schaltplan, weshalb das Problem die Prüfung übersteht und erst dann auftaucht, wenn die Reichweite zu gering ausfällt.

Der Grund, warum die Freihaltezone der Antenne nicht übersprungen werden kann, ist, dass keine Menge an Anpassung oder Verstärkung eine Antenne wiederherstellt, die von ihrer Umgebung erstickt wird. Die Freihaltezone ist Teil des Antennendesigns, in ihrem Datenblatt aus gutem Grund als Form und Abstand spezifiziert, und sie zu verkleinern, um noch ein weiteres Bauteil unterzubringen, ist die Änderung, die später als Reichweitenbeschwerde auftaucht, die sich vom Schaltplan aus nicht nachvollziehen lässt, weil der Schaltplan gleich aussieht, egal ob die Freihaltezone eingehalten wurde oder nicht.

Der darunterliegende Masseplan ist die andere Hälfte derselben Regel. Viele kleine Antennen nutzen den Masseplan der Platine als Teil des Strahlers oder als Gegengewicht, sodass seine Größe und Form das Verhalten der Antenne direkt beeinflussen. Ein zu kleiner oder an falscher Stelle beschnittener Masseplan verschiebt die Abstimmung genauso sicher wie ein falsch platziertes Bauteil. Antenne, Freihaltezone und Masseplan sind ein System, keine drei unabhängig zu platzierenden Elemente, und eine Änderung an einem davon ist eine Änderung an der Antenne.

Das Gehäuse schließt den Kreis. Kunststoff in Antennennähe belastet sie und verschiebt ihre Abstimmung, Metall in der Nähe kann sie vollständig blockieren, und eine Hand um ein Handgerät detuniert und absorbiert auf eine Weise, die keine Messung auf der blanken Platine vorhersagt. Deshalb muss ein Funkprodukt vollständig montiert und, wo es gehalten wird, während des Tests in einer Hand gehalten getestet werden. Ein Entwurf, der nur die blanke Platine abstimmt, hat ein anderes Gerät abgestimmt als das, das der Kunde verwenden wird. Teams, die bereits einige Funkprodukte ausgeliefert haben, planen den Test im montierten und gehaltenen Zustand von Anfang an ein, anstatt den Bedarf dafür erst in einem Feldrücklauf zu erkennen.

Nichts davon ist exotisch, und alles davon ist unnachgiebig: Antenne, Anpassung und der Raum um sie herum bestimmen die Verbindung, lange bevor die Datenblattkennwerte des Radios überhaupt relevant werden. Ein Produkt, das im Feld seine angegebene Reichweite erreicht, ist fast immer eines, bei dem diese Ebene frühzeitig Budget und Aufmerksamkeit erhielt, nicht eines, bei dem ein leistungsstarkes Radio am Ende ausgleichen sollte, was eine in eine übrig gebliebene Ecke gezwängte Antenne versäumt hatte.
