Eine Funkstrecke kann schwach wirken, obwohl Mikrocontroller, Protokoll und Hauptversorgung unauffällig aussehen. Das Modul sendet, die Firmware wiederholt sauber, und dennoch bleiben Reichweite, Empfindlichkeit oder Zulassungsreserve hinter den Erwartungen zurück. Die eigentliche Lücke sitzt oft in den kleinen HF-Bauteilen zwischen dem Transceiver-Pin und dem freien Raum. Dort entscheidet sich, wie viel vom Signal die Platine wirklich verlässt und wie viel vom Rückweg beim Empfänger ankommt.

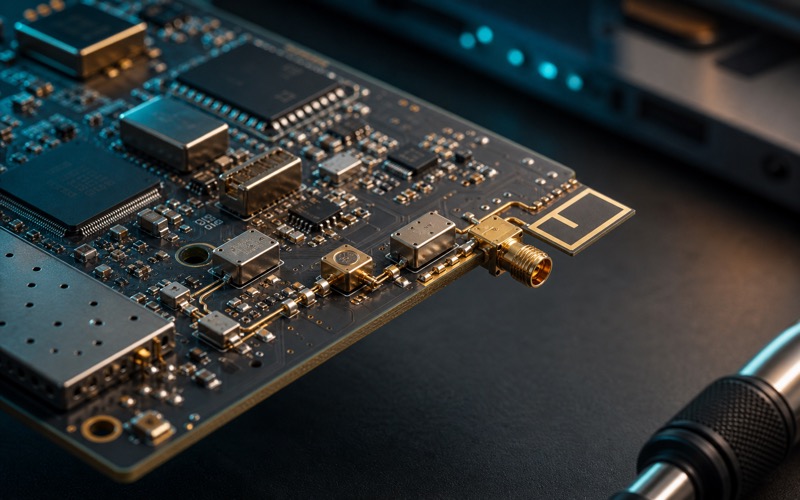

P3.28 behandelt diese Bauteile als zusammenhängende HF-Kette. Ein Front-End-Modul liefert Sendeverstärkung, Empfangsverstärkung und Umschaltung. Ein SAW-Filter hält unerwünschte Energie außerhalb des Nutzbands zurück. Ein Balun übernimmt Balance und Impedanztransformation. Eine Chipantenne wandelt Strom auf der Leiterplatte in reale Abstrahlung um. Ein GNSS-Low-Noise-Amplifier schützt sehr schwache Satellitensignale früh im Pfad. Werden diese Teile erst ganz am Schluss ergänzt, verlagert sich das Problem meist nur an eine andere Stelle.

Die HF-Strecke muss von Anfang an als Kette geplant werden

Ein häufiger Fehler besteht darin, zuerst nur den Funk-SoC festzulegen und alle nachgelagerten HF-Teile als spätere Optimierung zu betrachten. In echten Produkten trägt das selten. Ein Front-End-Modul verändert Verstärkung, Rauschzahl, Steuersignale, Spitzenstrom und Matching. Ein Filter erhöht die Selektivität, bringt aber auch Einfügedämpfung mit. Eine Chipantenne hängt stark von Platinenkante, Keep-out und Massegeometrie ab. Ein GNSS-LNA hilft nur dann, wenn der Signalpfad davor nicht schon unnötig Verlust und Rauschen aufgebaut hat.

Deshalb beginnt die Planung mit dem Link-Ziel. Welche Reichweite ist nötig, in welchem Band, mit welchem Gehäuse, mit welchem Batteriebudget und unter welcher regulatorischen Grenze? Wo entsteht Verlust, welche Störer sind in der Nähe, welche Koexistenz muss das Gerät aushalten? Erst wenn diese Fragen beantwortet sind, werden einzelne HF-Bauteile zu echten Entwurfsentscheidungen statt zu Rettungsmaßnahmen.

QPF4288TR13 als WiFi-6-Front-End-Modul einsetzen steht genau für diese frühe Kettenplanung. Ein integriertes Front-End-Modul kann Leistungsverstärker, Low-Noise-Amplifier und Umschaltung in einem Baustein bündeln und dadurch reproduzierbare HF-Margen erleichtern. Es muss aber zu Bandabdeckung, Verstärkung, Steuerlogik, Stromaufnahme, thermischem Pfad und zum vorgeschalteten Radio passen.

QPF4588TR13 als WiFi-6E-Front-End-Modul bewerten verschiebt dieselbe Frage in einen noch empfindlicheren Frequenzbereich. Im 6-GHz-Bereich werden Layouttoleranzen, Materialverluste und kleine Matching-Abweichungen sofort zu realen Leistungsunterschieden. Ein ähnlich wirkendes Modul auf dem Datenblatt kann deshalb im tatsächlichen Design deutlich anders ausfallen.

Front-End-Module liefern nur dann Gewinn, wenn auch Linearität und Versorgung stimmen

SKY65981-11 als HF-Front-End-Modul einsetzen und SKY65971-11 als HF-Front-End-Modul einsetzen zeigen den integrierten Weg. Mehr Verstärkung klingt attraktiv, löst das Reichweitenproblem aber nicht automatisch. Unter Nachbarkanalstörung, Koexistenz oder unsauberer Versorgung kann ein stärkeres Front-End die praktische Link-Qualität sogar verschlechtern. Darum müssen Linearität, Blockerfestigkeit, Spitzenstrom und Steuersequenz gemeinsam bewertet werden.

Auch die Zustandssteuerung gehört dazu. Wenn Senden, Empfangen und Bypass nicht sauber getaktet werden, wirkt die Strecke schnell wie tot oder verstimmt. Der Nutzen eines Front-End-Moduls zeigt sich erst dann zuverlässig, wenn HF-Pfad, Versorgung, GPIO-Logik und Layout als Gesamtsystem sauber zusammenarbeiten.

Filter und Balun definieren das reale Band am Empfängereingang

B39162B7504L210 als SAW-Filter einsetzen gehört in Designs, die echte Selektivität brauchen. Ein SAW-Filter wird eingefügt, weil Blocker, Oberwellen oder Emissionsgrenzen es verlangen, nicht weil das Blockdiagramm noch leer aussieht. Der Preis ist Einfügedämpfung, und diese Dämpfung kostet direkt Link-Marge.

DEA205425BT-2028A4 als 2,4-GHz-Balun einsetzen ist ebenso kritisch. Ein Balun verändert nicht nur die Anschlussart, sondern auch die Impedanzumgebung. Werden Referenzlayout, Masseführung oder Landpattern unterschätzt, reicht schon wenig unkontrolliertes Kupfer, um die HF-Strecke sichtbar zu verschlechtern. Filter und Balun sollten deshalb immer als zusammenhängender Abschnitt des Pfads betrachtet werden.

Die Antenne ist zur Hälfte HF-Design und zur Hälfte Mechanik

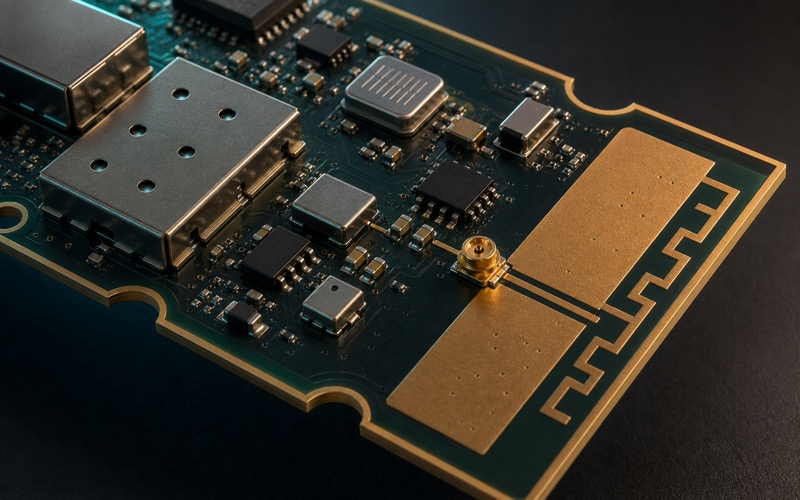

RFANT5220110A0T als Chipantenne einsetzen macht das besonders deutlich. Eine Chipantenne braucht einen klaren Platz am Platinenrand, ausreichend Keep-out, eine passende Massegeometrie und Abstand zu Metall, Akku, Abschirmung und schnellen Störquellen. Wird sie erst in die letzte freie Ecke gedrückt, verliert das Produkt oft mehr, als ein späteres Upgrade am Front-End wieder zurückholen kann.

Auch die Speiseleitung ist keine normale Signalleitung. Rückstrompfad, Via-Übergänge, Stitching und Gehäuseeinfluss müssen mitgeprüft werden. Eine nackte Leiterplatte auf dem Labortisch erzählt nur einen Teil der Wahrheit. Das endgültige Verhalten zeigt sich erst mit Gehäuse, Kabeln und realer Einbausituation.

GNSS braucht eine ruhige erste Verstärkungsstufe

BGU8009 als GNSS-Low-Noise-Amplifier einsetzen adressiert ein anderes Problem als typische WiFi- oder Sub-GHz-Sendewege. GNSS beginnt mit sehr schwachen Signalen. Darum zählt die erste Rauschzahl besonders stark. Ein LNA nahe an der Antenne kann helfen, aber nur wenn Zuleitung, Bias, Filterung und Umgebung wirklich ruhig sind. Mehr Verstärkung ist nicht automatisch besser, wenn zugleich Störenergie mit angehoben wird.

Substitutionen müssen wie HF-Änderungen behandelt werden

RF-Bauteile sind selten reine Verwaltungspositionen. Ein anderes Front-End-Modul kann Verstärkungsverlauf, Steuerlogik, Oberwellen oder Matching verschieben. Ein anderer SAW-Filter verändert Verlust und Flankensteilheit. Ein anderer Balun verschiebt die Impedanzlage. Eine ähnlich wirkende Antenne kann im realen Gehäuse anders abstrahlen. Ersatzteile brauchen deshalb Messung und Re-Validierung statt nur einen Footprint-Vergleich.

Eine robuste Funkplattform behandelt P3.28 als zusammenhängende Architektur. Sie legt Bandziel und Margin zuerst fest, wählt danach Front-End, Filter, Balun, Antenne und GNSS-LNA passend aus, schafft echten Freiraum für die Antenne und prüft die Strecke unter Koexistenz, Gehäuseeinfluss und Versorgungslast. Erst dann wird aus einem Funkchip eine belastbare reale Verbindung.
