Als eine typische serielle Differenzkommunikationsmethode wird die RS - 485 - Netzwerkkommunikationsschnittstelle weit verbreitet in Bereichen wie Messtechnik, industrieller Steuerung, mechatronischen Produkten, Multimedia - Netzwerken usw. eingesetzt. In der Praxis sind die RS - 485 - Kommunikationsübertragungsleitungen jedoch oft in Außenbereichen exponiert und anfällig für Blitz - Überspannungen oder elektrostatische elektromagnetische Störungen.
Da die Betriebsspannung des RS - 485 - Transceivers niedrig ist (nur 5 V) und der Spannungsfestigkeitsbereich begrenzt ist (zwischen - 7 V und + 12 V), kann eine Blitz - Überspannung den Transceiver augenblicklich beschädigen und das Versagen des Kommunikationssystems verursachen; elektrostatische elektromagnetische Störungen werden ebenfalls die Datenübertragung der Kommunikationsleitung erheblich beeinflussen.

Schaltungsdiagramm zum Schutz von RS485

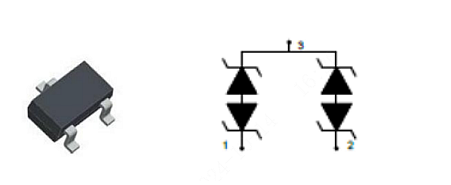

Das elektrostatische ESD - Schutzelement CSH712E2B von Semicon Champoin ist in SOT - 23 verpackt, hat eine Leistung von 350 W, weist die Eigenschaften einer asymmetrischen Spannung von 7 V und 12 V auf, die maximale Stromrate Ipp kann bis zu 17 A erreichen und die Kapazität beträgt etwa 55 PF. Das CSH712E2B hat eine ausgezeichnete elektrostatische Schutzfunktion. Sowohl bei Luftentladung als auch bei Kontaktentladung kann es eine elektrostatische Schutzstufe von ± 30 kV erreichen.

Die Nennwerte des CSH712E2B sind wie folgt:

Spitzenimpulsleistung (tp = 8/20 μs) @ 25 °C: 350 W

ESD (IEC61000 - 4 - 2 Luftentladung) @ 25 °C: ± 30 kV

ESD (IEC61000 - 4 - 2 Kontaktentladung) @ 25 °C: ± 30 kV

Spitzenimpulsstrom (tp = 8/20 μs) @ 25 °C: 17 A (max.)

Klemmspannung: 26 V @ 17 A

Wie lange ist die Garantieperiode für das CSH712E2B?

Wir bieten eine einjährige Garantie für das CSH712E2B. Diese Garantie umfasst alle Material - und Verarbeitungsmängel bei normaler Benutzung. Wenn ein Mangel innerhalb der Garantieperiode festgestellt wird, werden wir das Produkt kostenlos reparieren oder ersetzen. Weitere Details finden Sie in unserer Rückgabepolitik.
